Для работы с силовым оборудованием в сетях 380 В часто требуется надежный и мощный источник постоянного тока. Таким источником служит трехфазный мостовой (неуправляемый) выпрямитель. Понимание его устройства, принципов работы и основных схемных решений позволяет владельцам техники более грамотно и эффективно эксплуатировать ее, продлевая срок службы и оптимизируя энергопотребление.
Что такое трехфазный выпрямитель и чем он отличается от однофазного

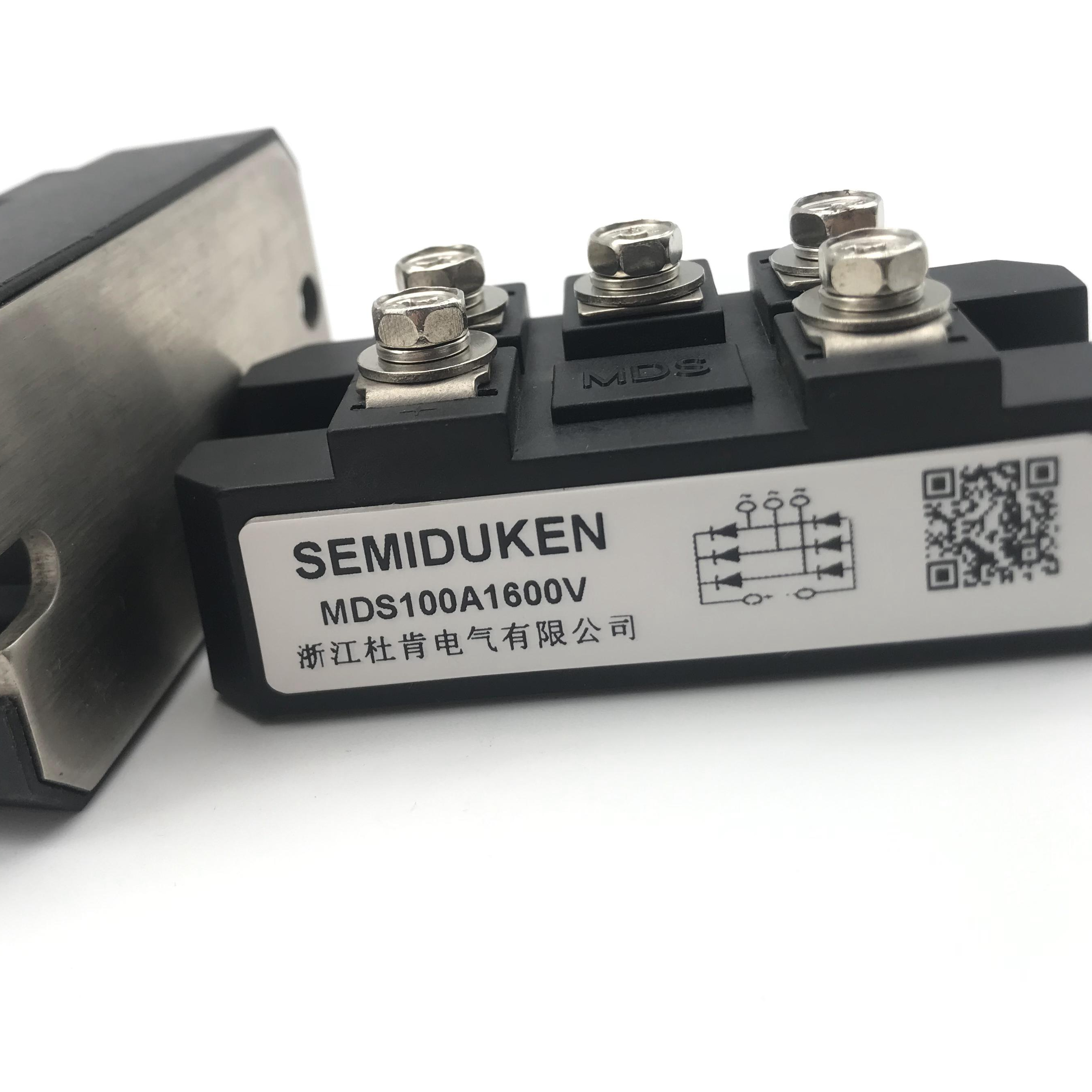

Трехфазный мостовой выпрямитель — это ключевой элемент для преобразования переменного тока промышленной сети в постоянный. Его основные отличия от более простых однофазных моделей заключаются в следующем:
- Мощность и ток: Однофазные выпрямители, работающие от сети 220 В, обычно рассчитаны на токи до 50 А. Трехфазные же аналоги, используемые в сетях 380 В, способны выдерживать токи в сотни ампер, что делает их незаменимыми для мощного силового оборудования.
- Сложность конструкции: Устройство трехфазного выпрямителя сложнее, так как оно должно обрабатывать три независимые фазы.
- Качество выходного сигнала: Существуют специальные схемы трехфазного выпрямления, которые обеспечивают минимальный уровень пульсаций (колебаний) выходного напряжения, что критически важно для многих потребителей.
Название «мостовой» происходит от способа соединения диодов, напоминающего мост. В этой схеме «движение» электрического тока строго контролируется и направляется в нужную сторону с высокой частотой, недостижимой для других методов.
Как работает выпрямитель: основа — полупроводниковый диод
В основе любого выпрямителя лежит свойство полупроводникового диода (кремниевого или германиевого) пропускать ток только в одном направлении. Когда на диод подается переменное напряжение, положительная полуволна беспрепятственно проходит через него (прямое смещение), а отрицательная — блокируется (обратное смещение).
Простейшие схемы используют лишь одну полуволну, теряя вторую, что значительно снижает выходную мощность и эффективность. Для устранения этого недостатка были созданы двухполупериодные схемы, где в процесс вовлекаются обе полуволны входного напряжения. Наиболее совершенной из таких схем является мостовая, которая может содержать 4 диода в однофазном исполнении или 6 — в трехфазном.
Эволюция схем: от простого к сложному
Однополупериодный трехфазный выпрямитель
- Низкий КПД: Отрицательные полуволны всех трех фаз не используются, что ведет к большим потерям полезной мощности.
- Высокие пульсации: Получить стабильное напряжение с малыми пульсациями на нагрузке очень сложно.
- Низкая нагрузочная способность: Схема не подходит для питания мощных потребителей.
Эти недостатки привели к разработке более эффективных схем.
Двухполупериодный выпрямитель (схема Ларионова)
Ключевые преимущества:
- Высокий КПД: Используются как положительные, так и отрицательные полуволны напряжения.
- Улучшенное качество напряжения: Совместная работа трех фаз и двухполупериодного выпрямления приводит к шестикратному увеличению частоты пульсаций. После сглаживания фильтром (конденсатором) на выходе мы получаем более высокое и стабильное постоянное напряжение по сравнению с однополупериодной схемой.
- Большая выходная мощность: Мощность, отдаваемая в нагрузку, существенно возрастает.
Трехфазный мостовой выпрямитель: принцип и эффективность
Это наиболее распространенная и эффективная схема. Ее можно представить как объединение двух однополупериодных схем: катодной группы (нечетные диоды) и анодной группы (четные диоды).
Принцип действия прост:
- В каждый момент времени открыты два диода из шести: один из верхней (катодной) группы и один из нижней (анодной).
- Они работают попарно, выпрямляя как положительные, так и отрицательные полуволны трехфазного напряжения.
- В результате на выходе схемы всегда формируется постоянное напряжение: на одном выводе — «плюс», на другом — «минус».
Важный нюанс: На каждом диоде при протекании тока падает около 0.6 В. Так как в мостовой схеме ток в каждый момент проходит через два диода, общие потери составляют примерно 1.2 В. Конструкторы учитывают это при проектировании, закладывая небольшой запас по входному напряжению. Однако эти незначительные потери с лихвой компенсируются высоким качеством выпрямленного напряжения и отличной фильтруемостью пульсаций.
Усовершенствованные мостовые схемы
Закономерность проста: чем больше фаз используется в выпрямлении, тем выше частота и ниже амплитуда пульсаций на выходе.
Пример: В 12-пульсной схеме одна группа из 6 диодов соединена в «звезду», а вторая — в «треугольник». Поскольку группы соединены последовательно, их выходные напряжения суммируются, а частота пульсаций возрастает в 12 раз относительно сетевой (до 600 Гц). После фильтрации такое напряжение становится практически идеально постоянным.
Сравнение: трехфазный vs однофазный выпрямитель
При выборе типа выпрямителя важно учитывать следующие различия:
- Сфера применения: Трехфазные выпрямители предназначены исключительно для сетей 380 В и мощного оборудования. Однофазные используются в быту (220 В) и могут применяться в трехфазных сетях пофазно.
- Мощность: Трехфазные устройства способны преобразовывать значительно большие мощности и обеспечивать высокие токи в нагрузке.
- Сложность: Собрать трехфазный выпрямитель своими руками сложнее из-за большего числа компонентов.
- Расчет: Проектирование трехфазного выпрямителя требует учета векторной природы трехфазного тока, где напряжения фаз сдвинуты на 120 градусов, что усложняет расчеты по сравнению с однофазными цепями.
Понимание принципов работы трехфазного мостового выпрямителя не требует глубоких познаний в электротехнике. Достаточно разобраться в основах работы диода и анализе электрических схем. Эти знания помогут любому пользователю силового оборудования принимать более взвешенные решения при его выборе, обслуживании и эксплуатации, обеспечивая надежную и долговечную работу.
