Нарушение изоляции электропроводки — это прямая угроза безопасности, которая может привести к поражению током или возгоранию. Для надежной защиты мест соединения проводов и восстановления изоляционного слоя используются специальные цилиндрические трубки — кембрики. Эти изделия, представляющие собой отрезки трубы, способны выдерживать напряжение до 1000 В, эффективно предотвращая короткие замыкания и механические повреждения кабелей.
Основное назначение кембриков в электромонтаже
Главная задача кембрика — обеспечить качественную изоляцию мест соединения проводов, будь то сварка, пайка, опрессовка гильзами или соединение через клеммы. После монтажа трубка надевается на оголенный участок, а ее края для герметичности часто дополнительно фиксируют изолентой. Для активации термоусадочных свойств свободный край нагревают и обжимают пассатижами.
Помимо основной изолирующей функции, кембрики решают целый спектр вспомогательных задач:
- Восстановление изоляции: Идеально подходят для ремонта поврежденного изоляционного слоя на проводах как постоянного, так и переменного тока.
- Цветовая маркировка: Позволяют четко идентифицировать фазы, ноль и землю. На белой трубке, например, цветные отметки видны особенно хорошо.
- Защита от повреждений: Укрепляют кабель в местах, подверженных излому, растяжению или трению.
- Эстетика монтажа: Аккуратно маскируют точки соединений, что важно при открытой прокладке проводки.
- Дополнительная изоляция: Применяются на ответственных участках электроустановок и подстанций.
- Защита печатных плат: Предотвращают замыкание соседних контактов или острых краев плат.
Интересно, что свою нишу кембрики нашли даже в рыболовстве, где их используют для фиксации поплавков, крючков или в качестве элемента оснастки.
Термоусаживаемая трубка или ПВХ-изолятор: что выбрать?
На рынке представлены два основных типа изоляционных трубок: из поливинилхлорида (ПВХ) и из специальных термоусаживаемых полимеров. Выбор между ними зависит от конкретных условий работы.

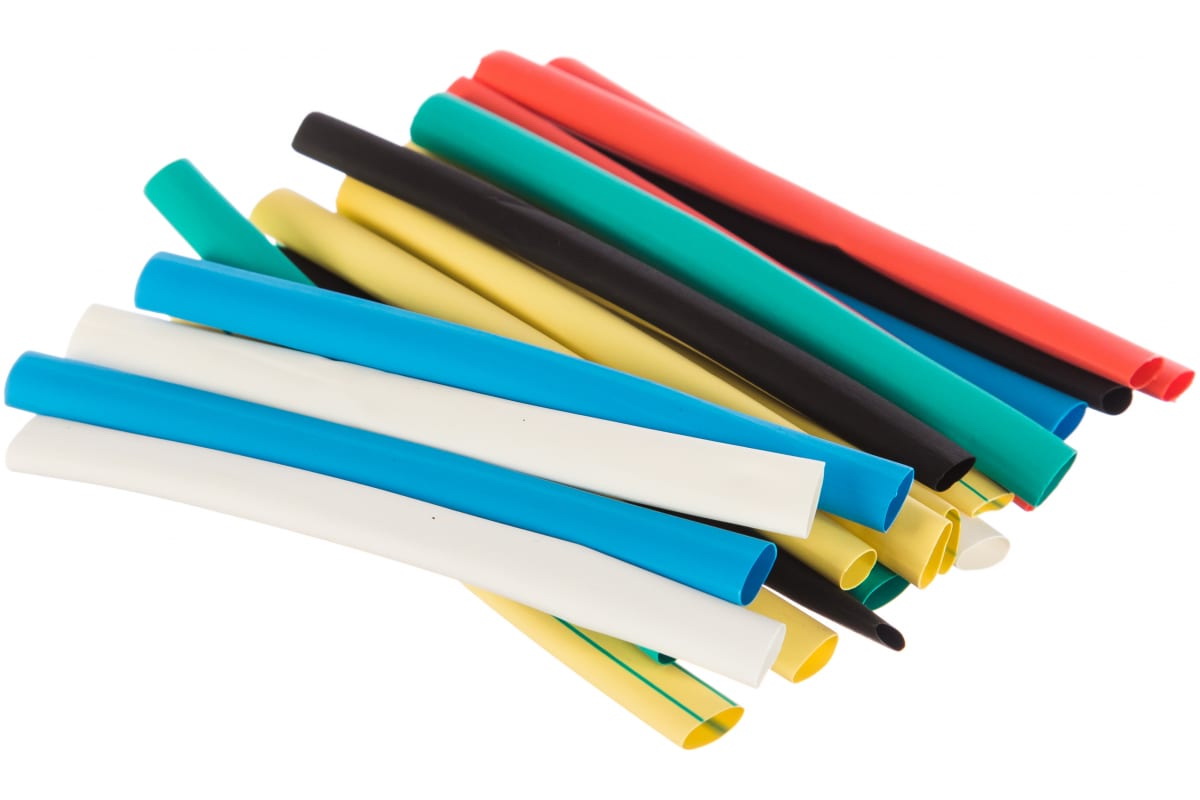

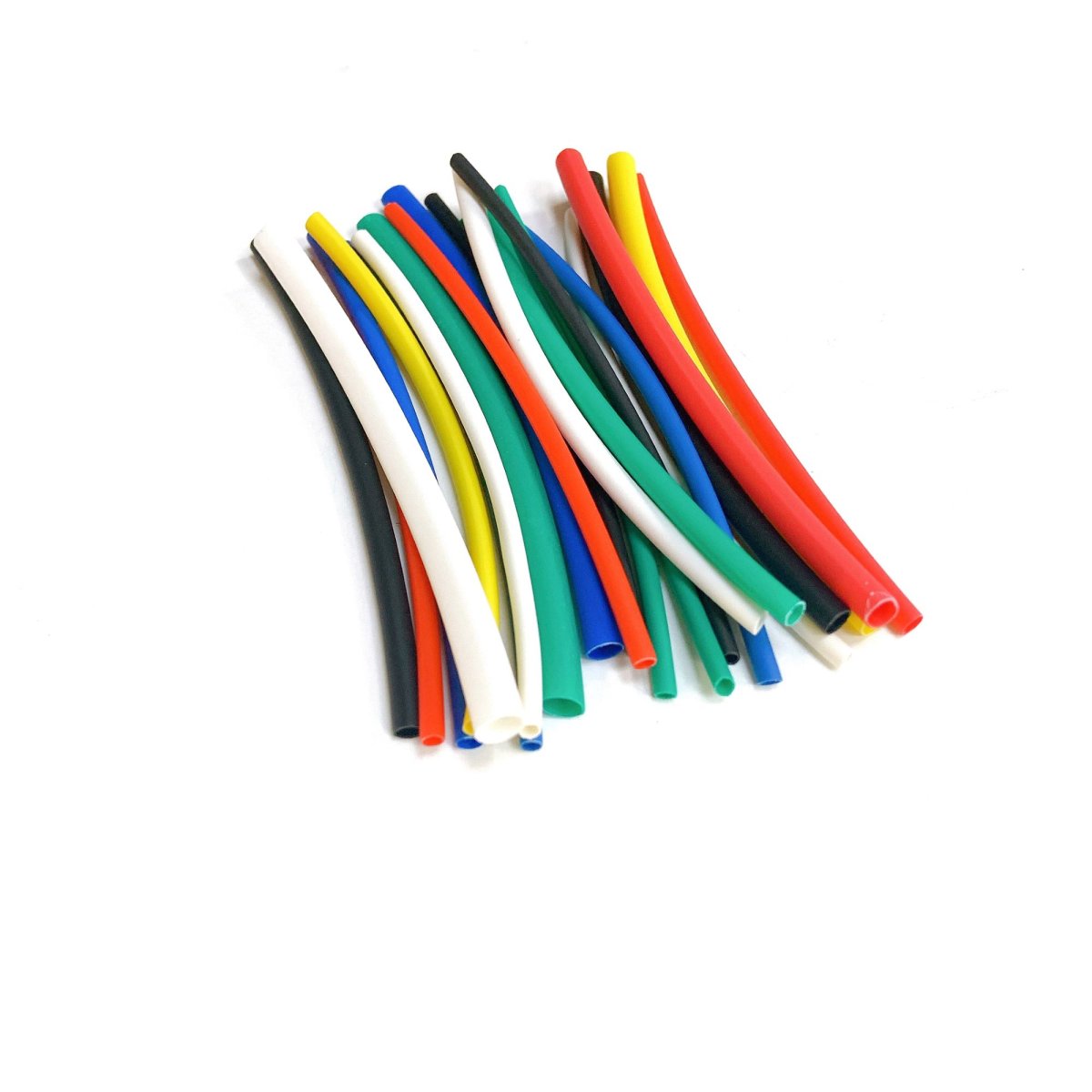

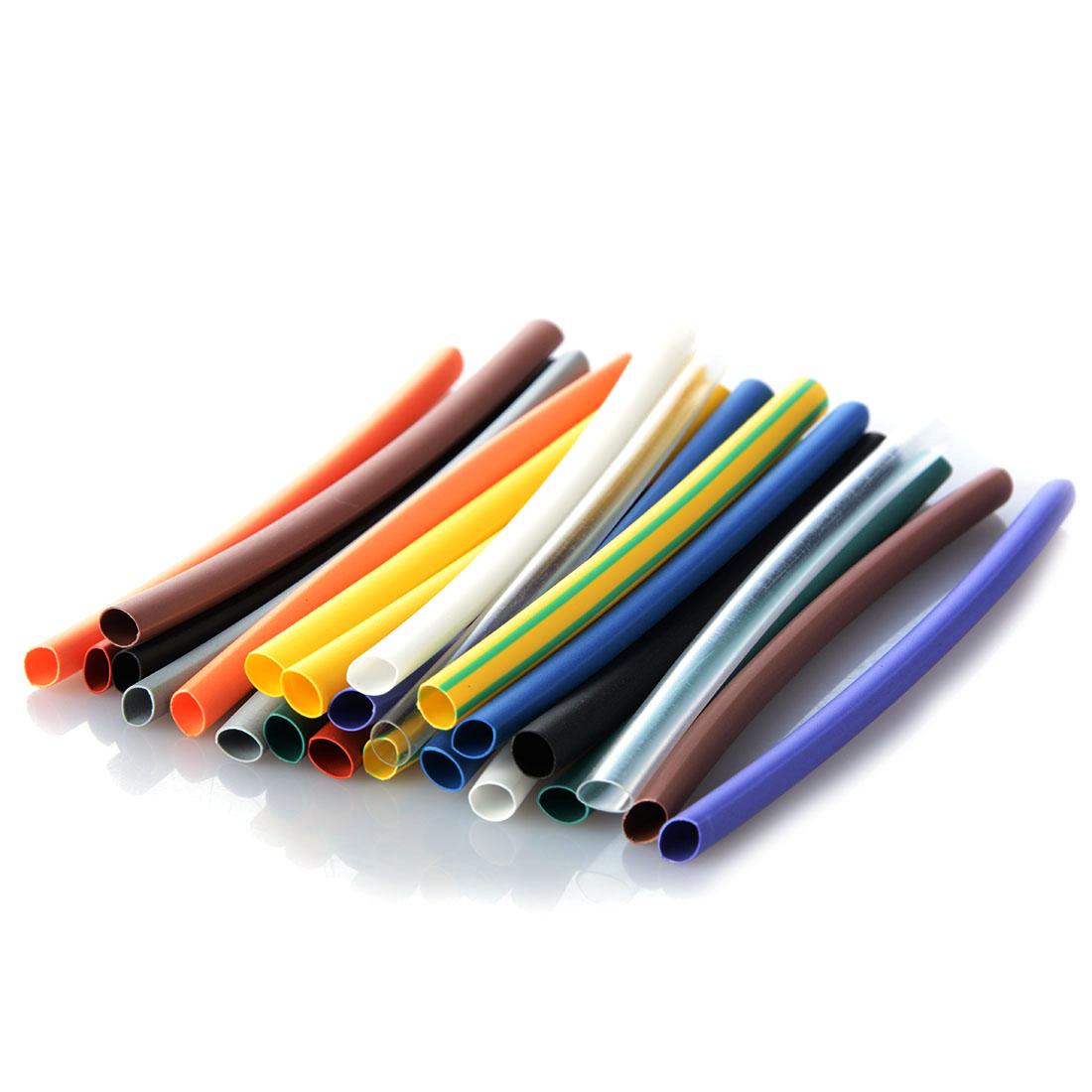

Термоусадочные трубки (ТУТ)
Этот современный материал обладает рядом ключевых преимуществ:
- Широкий рабочий температурный диапазон.
- Минимальное выделение вредных веществ при нагреве или возгорании.
- Продолжительный срок службы.
- Высокая стойкость к воздействию масел, бензина и других агрессивных сред.
Особенность многих термоусадок — наличие внутреннего клеевого слоя. При нагреве этот слой расплавляется, обеспечивая абсолютную герметичность соединения и отличную адгезию с поверхностью кабеля.
ПВХ-кембрики
Классические ПВХ-трубки бывают двух видов:
- С круглым сечением: Не фиксируются на проводе жестко, имеют ограниченный температурный диапазон и чаще применяются для горизонтальной маркировки.
- С овальным (плющеным) сечением: Благодаря профильной форме лучше держатся на кабеле за счет силы трения, но при этом их можно сдвинуть при необходимости. Для их монтажа требуется немного свободного пространства вокруг провода.
Преимущества многоразовых ПВХ-кембриков:
- Отличные диэлектрические свойства.
- Хорошая механическая прочность и устойчивость к растяжению.
- Возможность многократного использования.
- Стабильность размеров — не меняют длину и диаметр при нагреве.
- Низкая стоимость.
Итог выбора: Для создания герметичного, прочного и долговечного соединения, особенно в стесненных условиях или при риске короткого замыкания, лучше подойдет термоусадочная трубка. ПВХ-вариант — это экономичное решение для маркировки и простой изоляции, где диаметр трубки подбирается строго по сечению провода.
Классификация и виды кембриков
Свойства изолятора напрямую зависят от материала, из которого он изготовлен.
Основные разновидности
По составу и принципу действия кембрики делятся на:
- Термостойкие: Обычно это разноцветные ПВХ-трубки разного диаметра, предназначенные для изоляции и маркировки многожильных проводов.
- Термозависимые (термоусаживаемые): Изготавливаются из полимеров, которые при нагреве уменьшаются в диаметре, плотно обжимая провод. Также сюда относят трубки на основе хлопка или стекловолокна, пропитанные смолой, которые фиксируются методом оплавления.
Термоусадочные трубки, в свою очередь, имеют собственную обширную классификацию:
- Высоковольтные: Обладают повышенным электрическим сопротивлением и используются в сетях с высоким напряжением.
- Флуоресцентные: Содержат светонакопительные частицы, что делает их видимыми в темноте. Незаменимы для маркировки в плохо освещенных помещениях.
- Рифленые: Фактурная поверхность обеспечивает антискользящий эффект, улучшая хват.
- Тефлоновые: Обладают выдающейся стойкостью к высоким температурам, химикатам и практически не горят.
- Стекловолоконные: Покрыты силиконовым лаком, что позволяет использовать их вблизи источников сильного тепла (индукционные плиты, электрощиты, печи).
- Хлопчатобумажные: Тканевая основа, пропитанная смолой, дает прочность, устойчивость к деформации и хорошие изоляционные качества.
Специфика термоусадочных трубок
Термоусадка производится из полиэтилена или эластичных полимеров. При нагреве она может уменьшиться в диаметре в 2, 3 или даже 4 раза (коэффициент усадки 1:2, 1:3, 1:4), что позволяет одной трубкой работать с проводами разного сечения. Она идеально повторяет контуры любых соединений, клемм и гильз.
Материал может растягиваться до 2 раз от первоначального размера, но при монтаже важно не допускать разрыва. Богатая палитра цветов открывает широкие возможности для системной маркировки и группировки проводов.
Главный недостаток стандартной термоусадки — относительно низкая температура плавления (около +200°C), что ограничивает ее применение в условиях экстремального нагрева.
Преимущества использования кембриков
Кембрики — это универсальное и практичное решение для большинства задач по изоляции и маркировке. Их популярность обусловлена рядом весомых преимуществ:
- Доступность и простота: Низкая стоимость и интуитивно понятный процесс монтажа.
- Универсальность: Подходят для изоляции любых токоведущих частей при правильном подборе диаметра.
- Долговечность: При равномерном нагреве и правильной установке служат десятки лет.
- Многоразовость: Некоторые виды (особенно ПВХ) можно аккуратно снять и использовать повторно.
- Функция маркировки: Позволяют восстанавливать стершиеся обозначения и систематизировать проводку.
- Многофункциональность: Подходят не только для силовых линий, но и для коммутации слаботочных систем (телефония, сигнализация, аудио).
Для нанесения маркировочных надписей лучше всего подходят светлые кембрики.
Термостойкий стекловолоконный кембрик для особых условий
Это специализированный вид изоляции, где основой служит стекловолокно, а защитным слоем — силиконовый лак. Такая комбинация резко повышает электротехнические характеристики и температурную стойкость.
В обычных электросетях он применяется редко. Его основная «стихия» — оборудование с высоким тепловыделением: индукционные и электрические плиты, сушильные шкафы, ТЭНы, автоматические щиты управления. Его задача — защитить соединения в условиях постоянного или периодического сильного нагрева.
Технические параметры материала
Высокотемпературный кембрик характеризуется следующими показателями:
- Кратковременно выдерживает температуру до +400°C.
- Длительный рабочий диапазон: от -60°C до +350°C.
- Диэлектрическая прочность: 800–1200 В.
- Внутренний диаметр: от 3 до 150 мм.
- Допуск по длине: ±25 мм.
- Толщина стенки: около 0,4 мм (номинальная).
Материал является негорючим, обладает высокой механической прочностью и теплопроводностью, полностью изолирует ток. Производится обычно в черном или белом цвете. Работать с ним несколько сложнее из-за большей толщины стенок (2.5–3 мм).
Области применения
Термостойкую трубку выбирают для:
- Защиты проводки, подключенной к патронным и хомутовым нагревательным элементам (ТЭНам).
- Изоляции кабелей в бытовых приборах с нагревом: бойлерах, фенах, утюгах, паяльниках.
- Защиты соединений в промышленном электротермическом оборудовании (сушильные камеры, печи).
- Изоляции специальных термостойких проводов и кабелей.
Важно, что стекловолоконный кембрик не теряет своих свойств и не становится хрупким даже при сильном морозе.
Как правильно выбрать кембрик
Чтобы изоляция была надежной и долговечной, при покупке обращайте внимание на несколько ключевых критериев:
- Внутренний диаметр: Должен быть на 20–50% больше диаметра изолируемой жилы или соединения. На маркировке термоусадки это часто указывается дробью (например, 6/3 мм: 6 мм до усадки, 3 мм после).
- Коэффициент усадки: Определяет, во сколько раз трубка может уменьшиться. Стандартные значения — от 1.5:1 до 4:1.
- Наличие армирования: Стекловолокно придает жесткость, хлопок — позволяет фиксировать изгиб провода.
- Химическая и температурная стойкость: Для сложных условий (высокие температуры, агрессивные среды) выбирайте специализированные марки (тефлоновые, антипреновые).
- Цвет: Для маркировки — цветные, для защиты с возможностью визуального контроля — прозрачные.
- Форма поставки: Отрезки фиксированной длины или бухты (катушки).
Размеры могут указываться как в миллиметрах, так и в дюймах.
Технология монтажа: как пользоваться кембриком
Для качественной усадки кембрика важно правильно его нагреть. Существует несколько проверенных способов.
Строительный фен — профессиональный инструмент
Оптимальный метод. Поток горячего воздуха (200–300°C) равномерно прогревает трубку со всех сторон. Для точечной работы используют узкие насадки. После усадки соединение полностью остывает и набирает прочность за 30–40 секунд.
Паяльник — доступная альтернатива
Можно использовать корпус (жало) паяльника, аккуратно прокатывая его по поверхности трубки. Важное предупреждение: Не используйте для этого раскаленное жало с припоем! Это приведет к загрязнению жала, оставит нагар на кембрике и может расплавить его при превышении температуры (выше 300°C). Припой для усадки не требуется.
Открытый огонь — метод для крайних случаев
Спички, зажигалка или газовая горелка применяются с осторожностью:
- Держите пламя на расстоянии 2–3 см от трубки, чтобы не прожечь ее.
- Быстрыми движениями прогревайте со всех сторон для равномерной усадки.
- Турбозажигалкой лучше направлять не пламя, а поток горячего воздуха.
Недостаток этого способа — высокий риск перегрева, оплавления и появления следов копоти на изоляторе.
Заключение: Термоусадочные и термостойкие кембрики — это современные, эффективные и доступные материалы для организации безопасных и долговечных электрических соединений. Их правильное применение, основанное на понимании видов и свойств, обеспечивает надежную защиту от коротких замыканий, механических повреждений и воздействия внешней среды.
