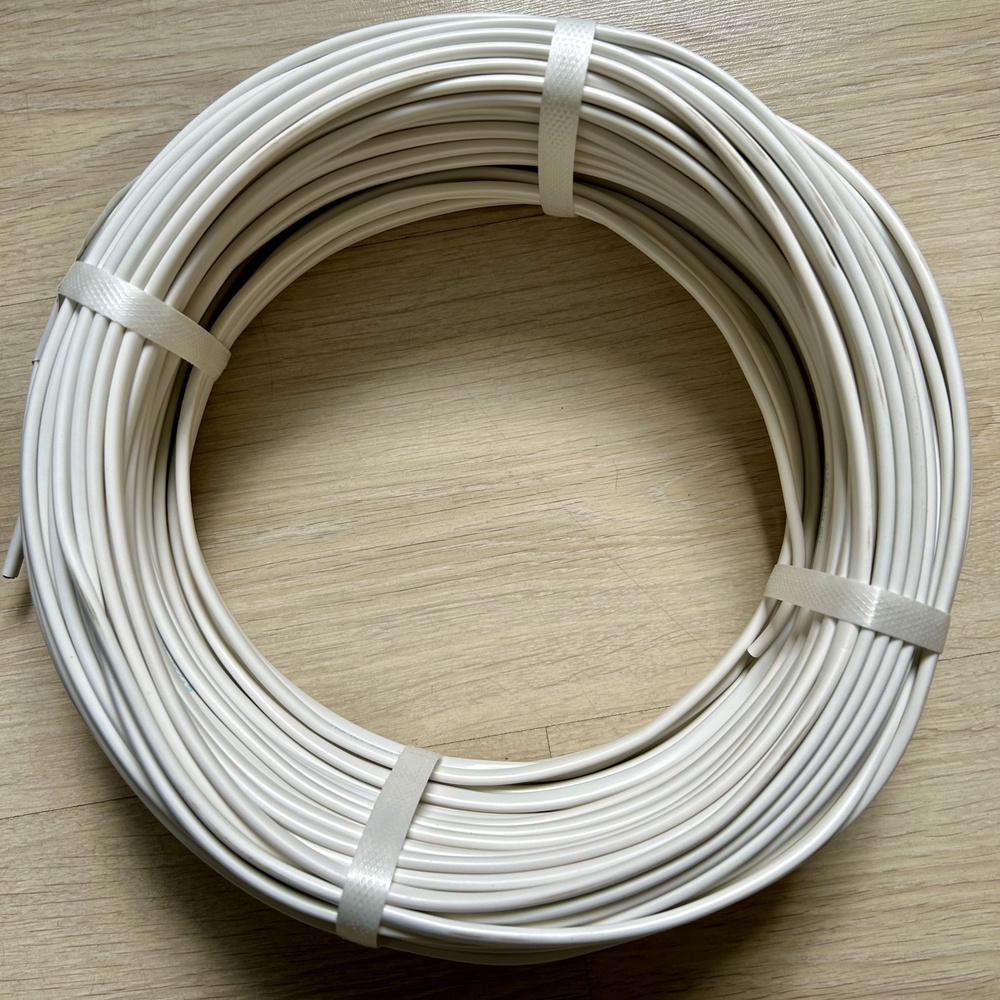

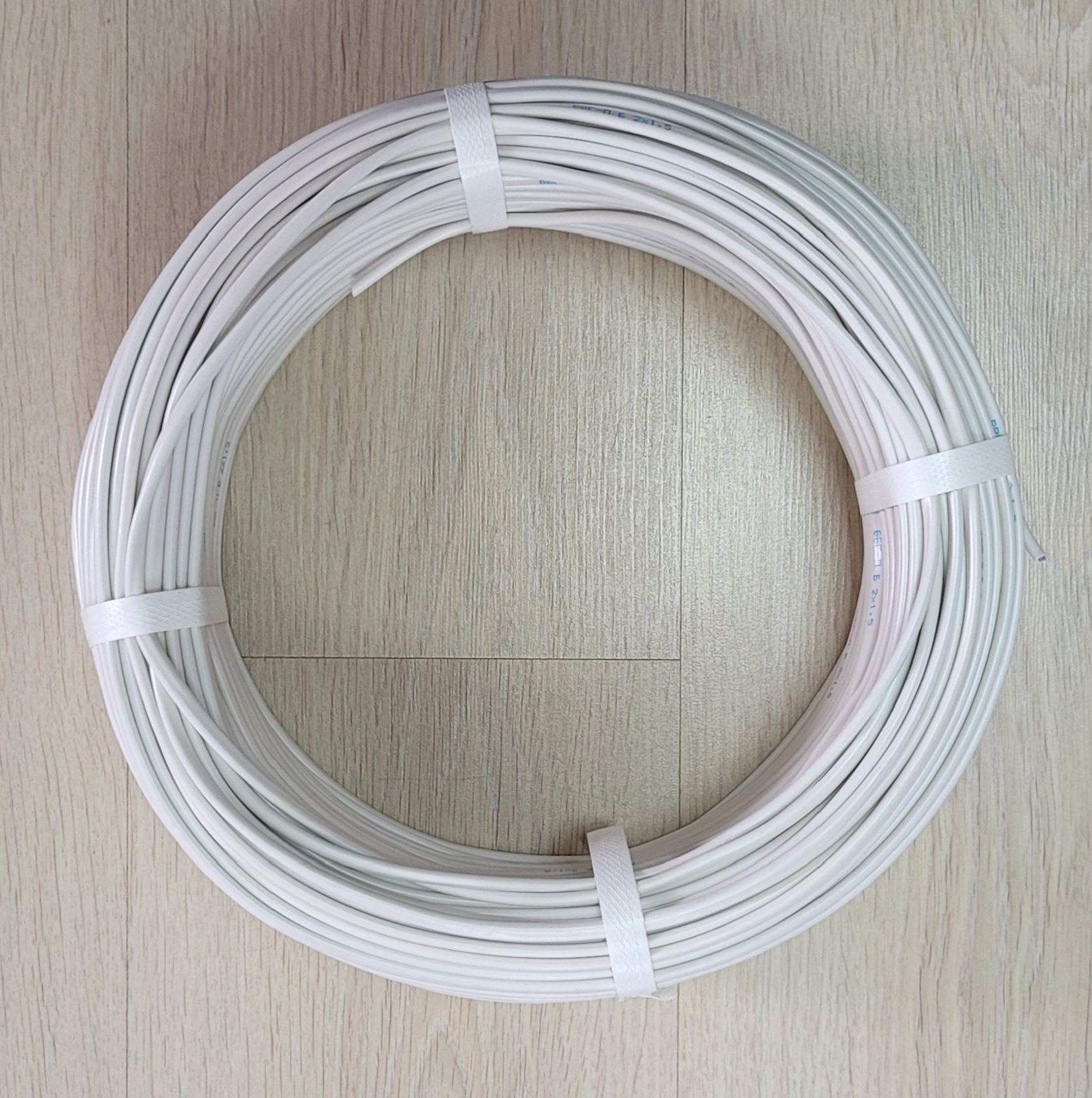

Провод ПУГНП — бюджетное решение для организации электропроводки в жилых, общественных и производственных помещениях. Несмотря на двухслойную изоляцию, удобство монтажа и доступную цену, его использование сопряжено с серьёзными рисками. Правила устройства электроустановок (ПУЭ) прямо запрещают его применение из-за низких противопожарных характеристик и несоответствия современным стандартам безопасности.
Назначение провода ПУГНП
Провод ПУГНП — это гибкая версия кабеля ПУНП. Его ключевое преимущество — низкая стоимость по сравнению с более надёжными аналогами, такими как NYM или ВВГ. До 2007 года он производился по ТУ 16.К13-020-93, но из-за неудовлетворительного качества и высоких рисков возгорания его производство было официально прекращено. Тем не менее, некоторые производители до сих пор выпускают эту продукцию, поэтому после покупки крайне важно провести простые тесты на безопасность:
- Поместить образец в морозильную камеру при температуре -15°C и проверить, не появились ли на изоляции трещины.
- После двух часов в морозилке дать проводу отогреться при комнатной температуре в течение часа, а затем намотать его на цилиндр, диаметр которого в 10 раз превышает диаметр кабеля.
Если изоляция осталась целой, провод можно использовать с осторожностью — только для внутреннего освещения и подключения маломощных бытовых приборов или промышленного оборудования. Максимально допустимое напряжение для него составляет 250 В переменного тока.
Конструкция и расшифровка маркировки
Изначально этот проводник разрабатывался для подключения бытовой техники, но сегодня его производство не привязано к ГОСТ, что напрямую влияет на качество и безопасность. С технической точки зрения, ПУГНП сложно однозначно классифицировать: он не является проводом в чистом виде из-за наличия нескольких жил и общей изоляции, но и не полностью соответствует критериям кабеля.
Расшифровка аббревиатуры ПУГНП:
- П — провод;
- УН — универсального назначения;
- Г — гибкий;
- П — плоский.
Отсутствие буквы «А» в начале указывает на то, что жилы изготовлены из меди. Конструктивно провод состоит из:
- Двух или трёх многопроволочных медных жил;
- Индивидуальной ПВХ-изоляции каждой жилы толщиной около 0,3 мм;
- Общей внешней оболочки из ПВХ толщиной примерно 0,5 мм.
Многопроволочная структура должна обеспечивать гибкость и некоторую надёжность: при обрыве одной проволоки ток продолжит течь по остальным, но нагрузка на проводку возрастёт. Параллельное расположение жил без скрутки делает провод плоским. Важно отметить, что точные свойства изоляции могут варьироваться, так как производители используют разные составы ПВХ-пластиката с неодинаковой стойкостью к возгоранию. Алюминиевых аналогов ПУГНП не существует из-за малого сечения жил.
Разновидности провода
На рынке можно встретить несколько модификаций данного изделия, отличающихся в основном свойствами изоляции:
- ПУНГП-нг — с негорючим изоляционным покрытием;
- ПУНГП нг-LS — с изоляцией, не поддерживающей горение и выделяющей мало дыма при тлении;
- ПБППГ — провод бытового и промышленного назначения (расшифровка указывает на более широкую сферу применения).
Все перечисленные типы характеризуются параллельным расположением жил.
Условия монтажа и эксплуатации
Провод ПУГНП предназначен для сетей переменного тока. При его использовании необходимо строго соблюдать следующие условия:
- Напряжение в сети не должно превышать 250 В при частоте до 50 Гц.
- Рабочий температурный диапазон — от -50°C до +70°C.
- Монтаж можно проводить при температуре воздуха не ниже -15°C.
- Максимально допустимый нагрев токопроводящих жил — +70°C.
- Допустимая влажность воздуха — до 100% при температуре до +35°C.
- Минимальный радиус изгиба при прокладке должен быть не менее 10 наружных диаметров кабеля.
Сопротивление изоляции на 1 км длины при температуре +20°C зависит от сечения жил:
- 1 мм² — не более 27,1 Ом/км;
- 1,5 мм² — не более 12,1 Ом/км;
- 2,5 мм² — не более 7,41 Ом/км;
- 4 мм² — не более 4,61 Ом/км.
Перед монтажом рекомендуется проверять фактический диаметр жил и общий диаметр изделия с помощью штангенциркуля.
Особенности монтажа
Учитывая повышенную пожароопасность ПУГНП, при монтаже необходимо придерживаться особых мер предосторожности:
- Сделать контрольный срез конца провода, чтобы визуально оценить качество жил и цвет их изоляции.
- С помощью лупы проверить однородность и целостность медных проволок в жиле.
- Обязательно устанавливать в цепь автоматический выключатель (автомат) для защиты от перегрузок и коротких замыканий.
- Разделять электропроводку на несколько независимых групп, чтобы снизить нагрузку на каждую линию.
Специалисты также советуют покупать провод с запасом по длине и никогда не использовать его внатяг — это повышает общую безопасность электросети.
Область применения
Выбор провода ПУГНП должен основываться на конкретных условиях эксплуатации, схеме монтажа и предполагаемой нагрузке. Чаще всего его приобретают для следующих целей:
- Организация освещения. Проводник можно использовать для подключения светильников, протягивая линию от распределительного щитка через выключатель. Важно помнить, что жилы могут перегреваться, если напряжение в сети окажется выше 250 В.
- Внутренняя проводка светильников и люстр. Внутри осветительных приборов иногда применяются модификации с одной или двумя жилами сечением 1,5 мм² для распределения тока к маломощным потребителям.
- Создание временных электросетей. Провод может служить временным решением на период ремонтных работ с последующей обязательной заменой на безопасный кабель (например, ВВГ или NYM).
При расчёте нагрузки важно учитывать, что максимальное сечение жилы у ПУГНП редко превышает 6 мм².
Технические характеристики провода ПУНГП
Основные параметры этого проводника сведены в таблицу для наглядности.
| Первичное назначение | Освещение и питание маломощной техники |
| Тип укладки | Неподвижный |
| Предельное напряжение | 250 В |
| Материал жил | Медь |
| Количество жил | 2 или 3 |
| Материал изоляции | ПВХ-пластикат |
| Рабочий температурный диапазон | От -50°C до +50°C (с сохранением свойств) |
| Долговременный нагрев | До +70°C |
| Кратковременный нагрев (макс.) | +80°C |
| Минимальная температура монтажа | -15°C |
| Эластичность (радиус изгиба) | Не менее 10 наружных диаметров |
| Допустимая влажность (в теплое время) | 100% |
| Тип изоляции | Двухслойная (ПВХ) |
| Цвет оболочки | Чёрный или белый с цветной маркировкой жил (синий, красный) |
| Тип основы | Цельные параллельные жилы без скрутки |
| Популярные сечения | 1,5 мм² и 2,5 мм² |
| Вес упаковки (примерный) | 2×1,5 — 50 кг/км; 2×2,5 — 70 кг/км; 2×4 — 110 кг/км; 3×1,5 — 70 кг/км; 3×2,5 — 100 кг/км; 3×4 — 150 кг/км |
| Диапазон сечений | Двухжильный: 0,35–6 мм²; Трёхжильный: 0,35–4 мм² |
| Срок эксплуатации | До 15 лет (гарантия производителя часто всего 2 года) |
Буквенно-цифровая маркировка
Маркировка, например, ПУГНП 3×2,5, расшифровывается как: Провод Универсальный Гибкий Плоский с тремя жилами, номинальная площадь сечения каждой из которых составляет 2,5 мм². Однако на практике реальное сечение часто оказывается на 20–30% меньше заявленного из-за отсутствия единого жёсткого стандарта производства. Также стоит отметить, что буква «Г» (гибкий) в маркировке меди является условной, так как медь — материал достаточно жёсткий. Есть предположение, что это могло быть ошибкой при первоначальной регистрации марки.
Массогабаритные параметры
Для планирования транспортировки и монтажа полезно знать основные размеры и вес кабеля.
| Сечение и количество жил | Наружный диаметр, мм | Масса, кг/км |
| 3×4 | 4,8×11,8 | 150 |
| 3×2,5 | 4,2×10 | 100 |
| 3×1,5 | 3,8×8,8 | 70 |
| 2×4 | 4,8×8,5 | 110 |
| 2×2,5 | 4,2×7,5 | 70 |
| 2×1,5 | 3,8×6,5 | 50 |
Токи нагрузки провода ПУНГП
После монтажа провод должен выдерживать испытательное переменное напряжение 1500 В частотой 50 Гц в течение одной минуты. При этом в технических условиях (ТУ) на изделие не указаны допустимые длительные токи нагрузки. ПУЭ рекомендуют руководствоваться следующими данными, независимо от способа монтажа:
| Сечение жилы, мм² | Допустимый ток для 2 жил, А | Допустимый ток для 3 жил, А |
| 1,5 | 19 | 19 |
| 2,5 | 27 | 25 |
| 4 | 38 | 35 |
Причины запрета на использование
Основная причина запрета ПУГНП — отсутствие его в российском ГОСТ. Производство регулируется устаревшими Техническими Условиями (ТУ 16.К13-020-93), которые допускают отклонение фактического сечения жил от номинального на целых 30%. Этим активно пользуются недобросовестные производители, экономя на меди. В результате провод с маркировкой 2,5 мм² на деле может иметь сечение менее 2 мм², что при стандартной нагрузке приводит к критическому перегреву.
Вторая серьёзная проблема — недостаточная толщина изоляции. Современные стандарты требуют толщины оболочки от 0,4 до 0,5 мм, в то время как у ПУГНП она часто составляет всего 0,3 мм, что снижает защиту от пробоя и возгорания.
Согласно неофициальной статистике, до 50% пожаров, связанных с электропроводкой, происходят из-за использования кабеля ПУГНП.
Несмотря на риски, многие покупатели выбирают этот провод из-за низкой цены, пренебрегая вопросами безопасности. Если другого выхода нет, и вы решились на его применение, соблюдайте крайние меры предосторожности: прокладывайте его только внутри помещений в защитной гофре или металлической трубе, тщательно проверяйте реальное сечение жил штангенциркулем прямо в магазине и обращайте внимание на качество изоляции и цветовую маркировку.
