При проведении электромонтажных работ, обслуживании или аварийном ремонте домашней электросети незаменимым инструментом является индикатор напряжения. Среди разнообразия моделей особой популярностью пользуются индикаторные отвертки со светодиодом, сочетающие простоту, надежность и наглядность. Понимание их устройства и правил эксплуатации позволяет безопасно и эффективно решать множество бытовых задач.
Как устроен и работает индикатор напряжения
Классическая индикаторная отвертка — это компактный прибор для определения наличия фазы. Его работа основана на создании безопасной для человека цепи протекания микротока. В отличие от простейших моделей с неоновой лампой, которые требуют прикосновения к контактной пластине и плохо видны при ярком свете, светодиодные аналоги лишены этих недостатков.
Разновидности современных индикаторов
Современный рынок предлагает несколько типов контрольных устройств:
- Классические с неоновой лампой.
- С жидкокристаллическим дисплеем, показывающим приблизительное напряжение.
- Светодиодные отвертки со встроенным элементом питания.
- Электронные бесконтактные тестеры («умные отвертки»), способные обнаруживать электромагнитное поле.
Модели с дисплеем или светодиодом более функциональны: они не только указывают на фазу, но и помогают отличить нулевой провод, а некоторые способны реагировать на пониженное напряжение. Бесконтактные тестеры позволяют находить скрытую проводку и проверять цепи без прямого контакта с токоведущими частями.

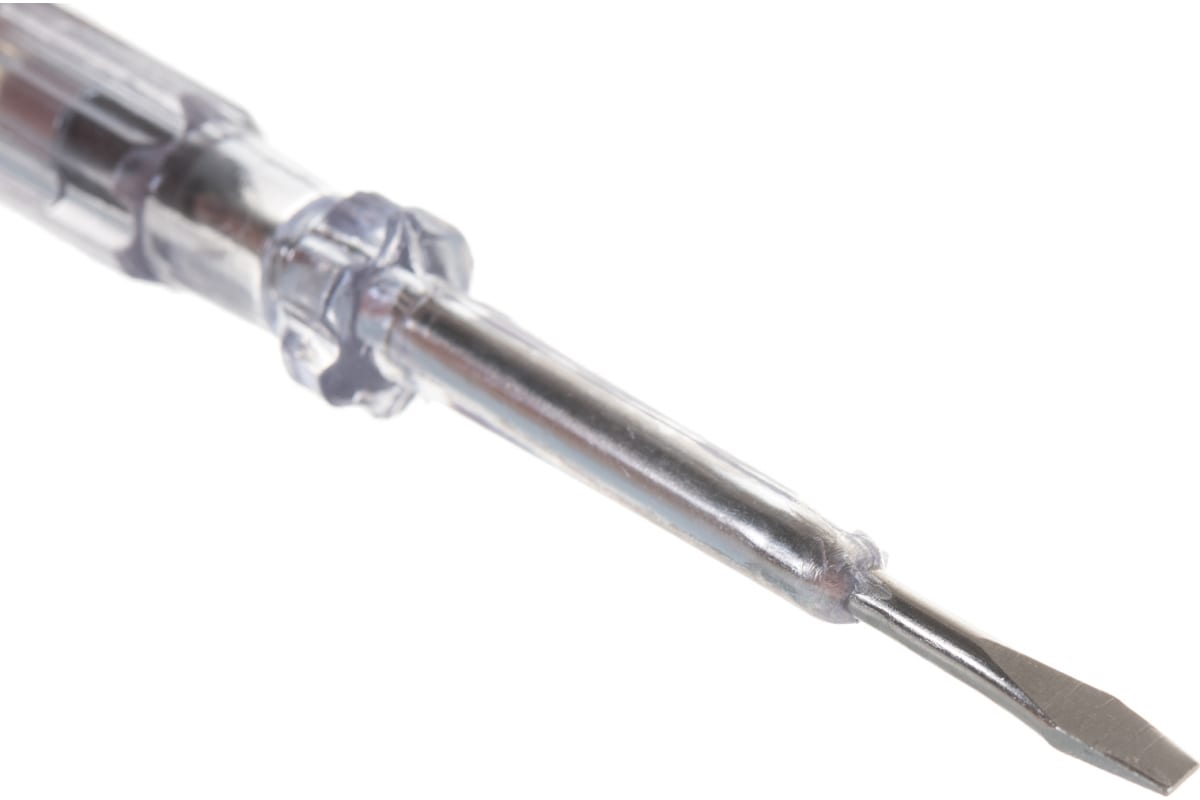

Конструкция и принцип действия светодиодной отвертки
Сердцем светодиодной индикаторной отвертки является электронная схема на полевом транзисторе, который выполняет роль ключа. Основные компоненты прибора:
- Металлическое жало-щуп.
- Полевой транзистор.
- Светодиодный индикатор.
- Батарейка на 3 В (обычно типа LR41 или аналогичная).
- Контактная пластина на торце (кнопка).
Принцип работы интуитивно понятен: когда жало касается проводника под напряжением (фазы), возникающий потенциал открывает транзистор. Это замыкает цепь питания от встроенной батарейки, и светодиод загорается. При проверке нулевого провода или отсутствии напряжения ключ остается закрытым, и индикации нет. Важно отметить, что батарейка питает именно схему индикации, а не создает напряжение для проверки — оно берется из сети.
Правила использования светодиодного индикатора
Чтобы корректно определить фазу и ноль, необходимо соблюдать правильную методику работы с инструментом:
- Возьмите отвертку в руку так, чтобы большой палец лежал на металлической контактной пластине на торце рукоятки. Эта пластина выполняет функцию кнопки.
- Аккуратно прикоснитесь жалом к проверяемому контакту (например, в розетке или клемме).
- Одновременно нажмите большим пальцем на торцевую контактную пластину.
- Наблюдайте за светодиодом. Его свечение четко указывает на наличие фазного напряжения на проверяемом проводнике. Отсутствие свечения означает, что это нулевой провод, заземление или напряжение отсутствует.
Этот метод называется контактным. Он является основным и самым надежным для точного определения фазы.
Основные сферы применения и виды проверок
Светодиодная индикаторная отвертка — многофункциональный инструмент. Вот основные задачи, которые можно решить с ее помощью:
- Контактная проверка напряжения: определение фазы/нуля в розетках, выключателях, распределительных коробках.
- Бесконтактная проверка (для моделей с такой функцией): приближение к изолированному проводу для обнаружения в нем напряжения. Полезно для быстрой проверки цепей без снятия изоляции.
- Проверка целостности цепи: при наличии собственного источника питания (батарейки) некоторые модели могут работать как прозвонка. Нужно коснуться одним концом цепи жалом, а другого — пальцем через контактную пластину. Свечение укажет на замкнутость цепи.
Поиск обрыва скрытой проводки
Одна из сложных задач — найти обрыв провода, скрытого в стене. Простая индикаторная отвертка здесь бессильна, но на рынке есть специализированные приборы, работающие по схожему принципу регистрации электромагнитного поля.
Например, популярные модели «Дятел» или сигнализатор E-121 позволяют не только трассировать маршрут скрытой проводки, но и с высокой точностью находить место ее обрыва. Принцип их действия основан на улавливании переменного электромагнитного поля, которое создается вокруг проводника под напряжением. В месте обрыва поле резко ослабевает или искажается, что фиксируется прибором. Глубина обнаружения таких устройств достигает 5-7 см, что достаточно для большинства бытовых ситуаций.
Наличие в домашнем наборе индикаторной отвертки со светодиодом и базовых знаний по ее применению empowers пользователя самостоятельно решать множество проблем с электропроводкой. Это не только экономит средства на вызове электрика, но и повышает общую безопасность, позволяя точно понимать, с чем имеешь дело перед началом любых работ.
