Скачки напряжения в сети — одна из самых частых причин выхода из строя бытовой техники и электроники. Каждое устройство рассчитано на работу в определенном диапазоне параметров электрического тока. Превышение или значительное падение напряжения может привести к дорогостоящей поломке. Чтобы обезопасить домашнюю технику и избежать финансовых потерь, необходимо использовать специальные устройства защиты от импульсных перенапряжений в сети 220В.
Что такое перепады напряжения и почему они возникают
Согласно ГОСТ, перепад или импульсное перенапряжение — это резкое кратковременное отклонение амплитуды напряжения от номинального значения с последующим возвратом к норме.
Основная причина этого явления кроется в устаревшей инфраструктуре. Десятилетия назад проектировщики электросетей не могли представить сегодняшнюю нагрузку от множества приборов в каждой квартире. Пиковое потребление утром и вечером приводит к перегрузке сетей, перегреву кабелей и ослаблению контактов в распределительных щитках. Особенно опасен обрыв или «отгорание» нулевого провода, что может вызвать скачок напряжения со 110 до 360 вольт.
Коммутационные перенапряжения
Это кратковременные всплески напряжения длительностью в миллисекунды. Они могут быть вызваны несколькими факторами:
- Электростатическая индукция при включении мощного оборудования (сварочных аппаратов, коллекторных двигателей).
- Коммутационные процессы — резкие изменения в сети при включении/отключении приборов с высокой нагрузкой.
- Грозовые разряды — наиболее опасная причина, способная вызвать скачки в тысячи вольт, приводящие к выходу из строя техники и даже пожарам.
Хотя изоляция проводов рассчитана на определенные перегрузки, при пробое возникает электрическая дуга. Это создает путь для тока через ионизированный воздух, что может привести к нарастанию тока и масштабному повреждению проводки, прежде чем сработает автоматика.
Длительные аномалии: перенапряжение и провалы
Длительное перенапряжение часто возникает из-за повреждения нулевого провода, что приводит к «перекосу фаз». Нагрузка распределяется неравномерно, и на нулевом проводе появляется опасное напряжение, которое будет расти до устранения неисправности.
Обратная ситуация — провалы напряжения (длительное понижение). Это характерно для сельских местностей. Критическое падение напряжения может остановить работу сложной техники с несколькими блоками питания. Решением этой проблемы служит стабилизатор, который выравнивает напряжение до нормальных значений.
Какие бывают устройства защиты и как они работают
Для защиты домашней электросети применяют несколько типов устройств, которые можно комбинировать для повышения надежности:
- Системы молниезащиты и УЗИП (устройства защиты от импульсных перенапряжений).
- Стабилизаторы и ограничители напряжения.

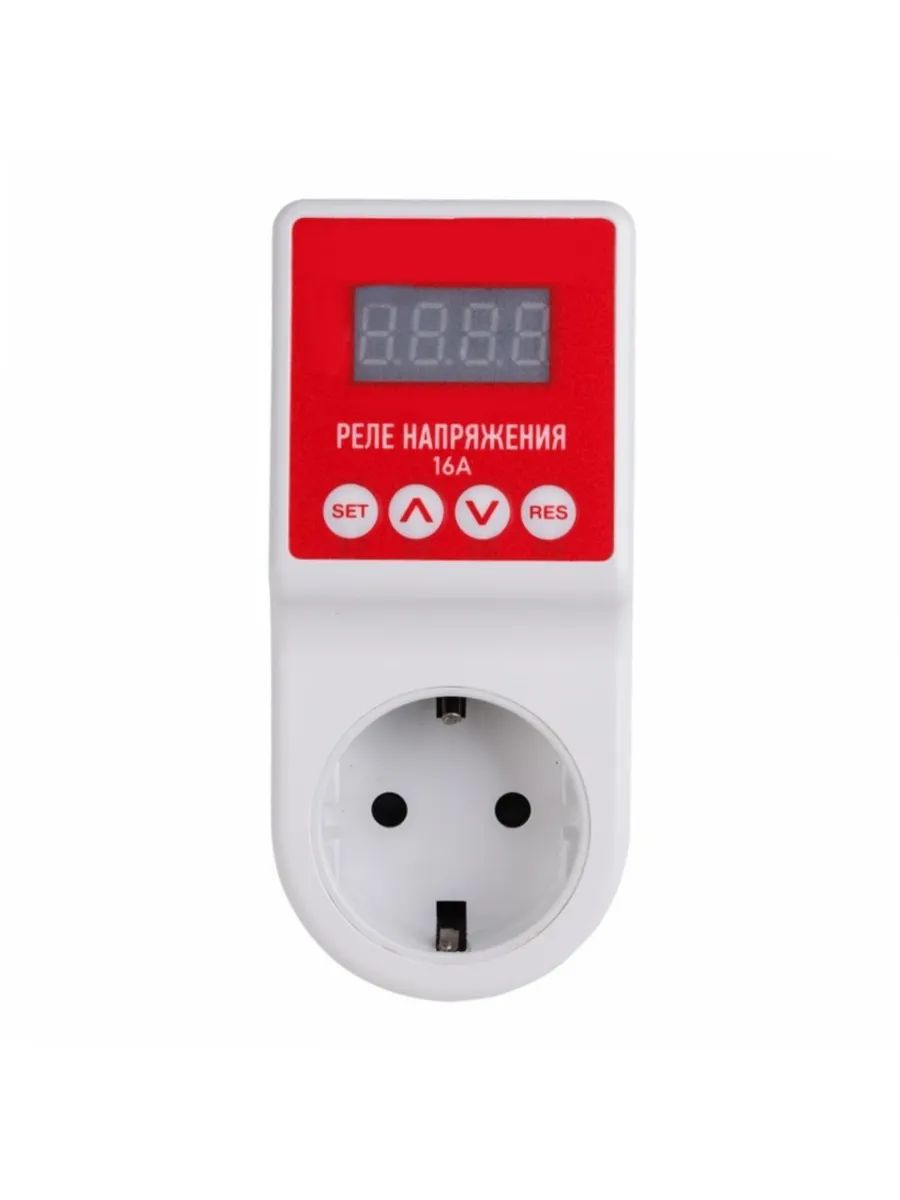

- Реле контроля напряжения.
- Сетевые фильтры.
- Источники бесперебойного питания (ИБП), которые позволяют корректно завершить работу оборудования.
Защита от грозовых разрядов: УЗИП и молниезащита
- При наличии внешней молниезащиты на здании. Удар принимает на себя молниеотвод, а мощный импульс тока (до 100 кА) отводится через УЗИП, установленное во вводном щитке. Это защищает все домашнее оборудование.
- При питании по воздушной линии (ЛЭП). Если молния ударит в опору ЛЭП, импульс пойдет по линии к дому. В этом случае УЗИП устанавливают на вводном щите, на ответвлении от линии или даже на столбе. Важно помнить, что при установке защиты на столбе использование УЗО на щитке может быть неэффективно из-за возможных всплесков на участке между столбом и домом.
Ограничители перенапряжения (ОПН)
Хотя за состояние воздушных линий должны отвечать энергоснабжающие организации, на практике защита дома ложится на плечи жильцов. На ЛЭП и подстанциях устанавливают нелинейные ограничители перенапряжения (ОПН). Их ключевой элемент — варистор, сопротивление которого нелинейно зависит от приложенного напряжения.
В нормальном режиме сопротивление велико, и ток через ОПН не течет. При импульсе перенапряжения сопротивление варистора резко падает, и он «закорачивает» опасный импульс на землю. Для квартир и домов существуют компактные модульные ОПН, которые монтируются в электрощиток и подключаются к заземляющему контуру.
Стабилизаторы напряжения

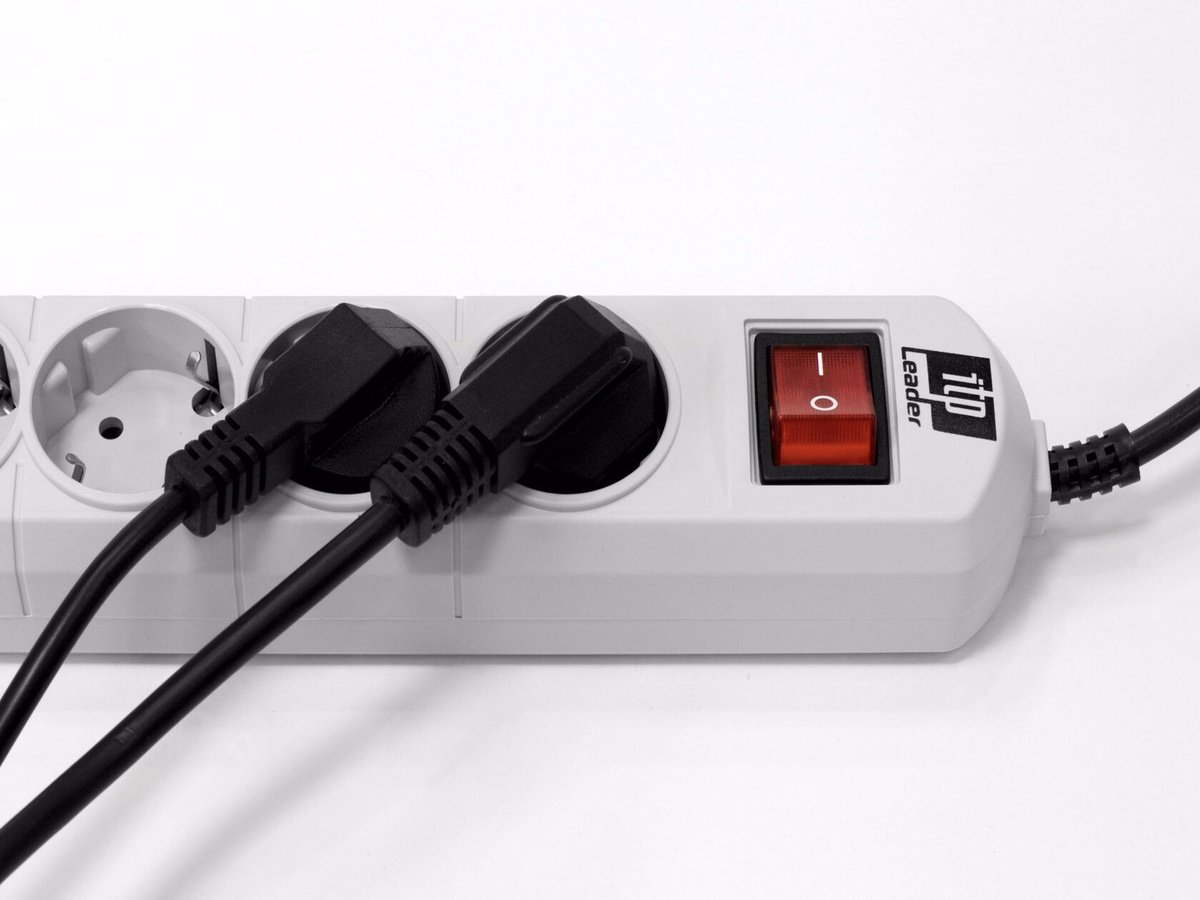

Сетевые фильтры
Сетевые фильтры — это простое и бюджетное решение для защиты отдельных приборов. Несмотря на скромную мощность, качественный фильтр может выдержать скачок до 450 В. При более высоком напряжении сгорает варистор внутри фильтра, жертвуя собой для спасения подключенной техники. Фильтр также подавляет высокочастотные помехи от работы двигателей или сварочных аппаратов и содержит плавкий предохранитель на случай короткого замыкания.
Важно: для комплексной защиты, особенно в частном доме или сельской местности, предпочтительнее использовать стабилизатор, а сетевые фильтры применять как дополнительную меру.
Важные правила монтажа
Перед установкой любого защитного устройства необходимо полностью обесточить сеть с помощью автоматического выключателя и убедиться в отсутствии напряжения индикаторной отверткой. Крайне важно использовать качественные, негорючие материалы для монтажа, чтобы исключить риск возгорания.
