Обычный квартирный электросчетчик показывает общий расход энергии, но не помогает понять, сколько электричества "съедает" конкретный прибор, например, холодильник или телевизор. Чтобы вести детальный учет и оптимизировать затраты, полезно использовать специальное портативное устройство — ваттметр, который подключается прямо в розетку.
Что такое ваттметр и зачем он нужен

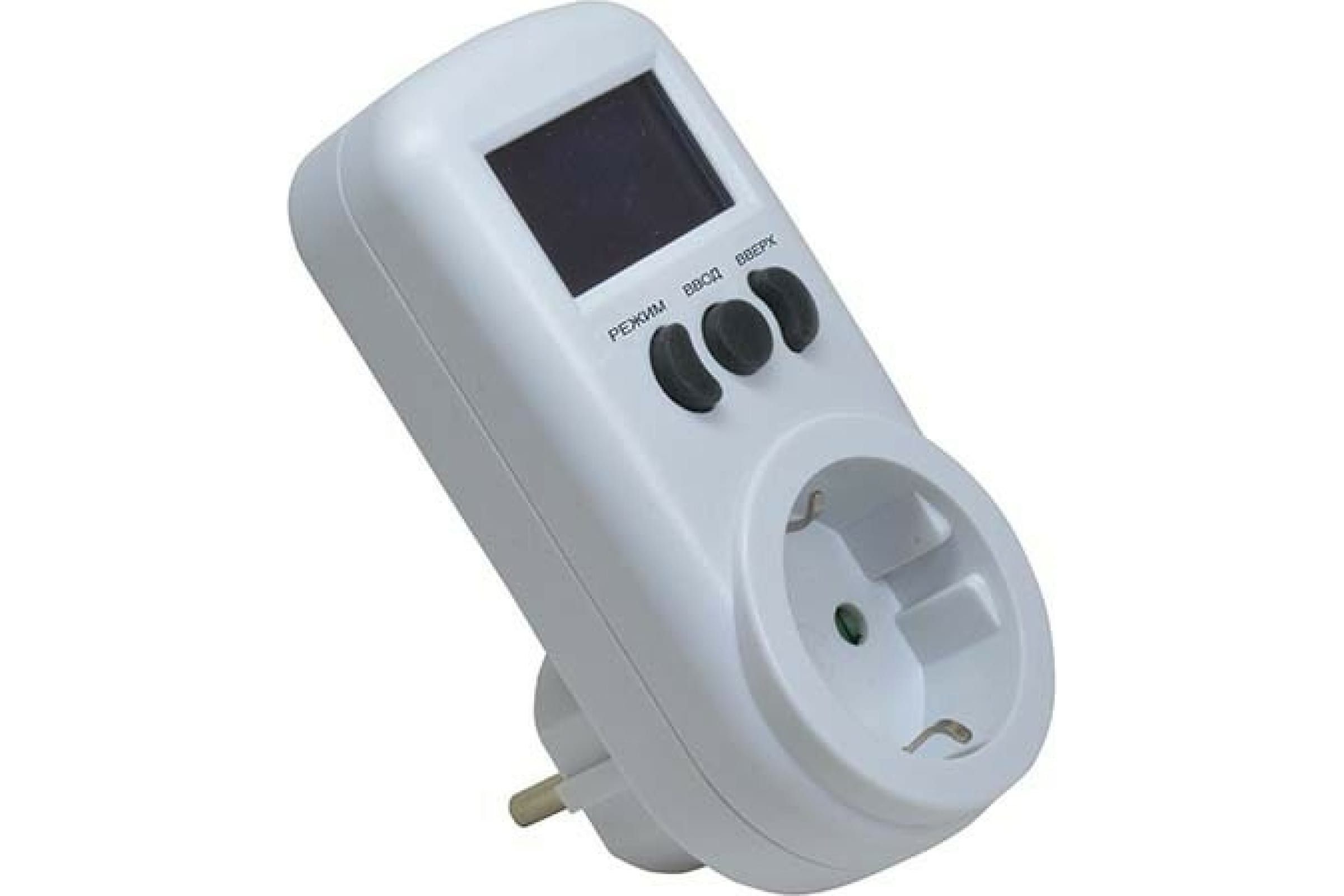

Розетка-измеритель мощности Энергомер
Ваттметр, или счетчик-переходник, — это компактный электронный прибор для точного измерения мощности, которую потребляет устройство, подключенное к сети. Современные модели отображают на дисплее не только ватты, но и другие важные параметры:
- Текущее напряжение в электросети (в Вольтах);
- Время непрерывной работы подключенного прибора;
- Расчетную стоимость израсходованной электроэнергии за выбранный период.
Прибор подключается параллельно нагрузке, потребляя для своей работы ничтожно мало энергии, что не влияет на общие показания расхода.
Основные компоненты классического ваттметра включают:
- Датчики тока и напряжения;
- Аналогово-цифровой преобразователь (АЦП);
- Микроконтроллер для обработки данных;
- Панель управления и цифровой дисплей для отображения информации.
Взаимодействие этих элементов обеспечивает точный и наглядный контроль за энергопотреблением.
Как работает ваттметр: принцип действия
Все произведенные прибором операции выводятся на дисплей
Принцип работы основан на электронном вычислении мощности: микроконтроллер перемножает показания датчиков тока и напряжения. Аналоговые сигналы преобразуются в цифровые, что упрощает вычисления и позволяет выводить понятные результаты на экран.
Микроконтроллер управляет всей системой и отвечает за выполнение ключевых функций:
- Измерение мгновенной и накопленной мощности (в кВт/ч);
- Отображение текущего напряжения в сети;
- Индикация силы тока, протекающего через прибор;
- Учет времени работы подключенного устройства.
Продвинутые модели также могут рассчитывать ориентировочную стоимость потребленной электроэнергии по заданному тарифу, что помогает планировать бюджет.
Дизайн и технические характеристики

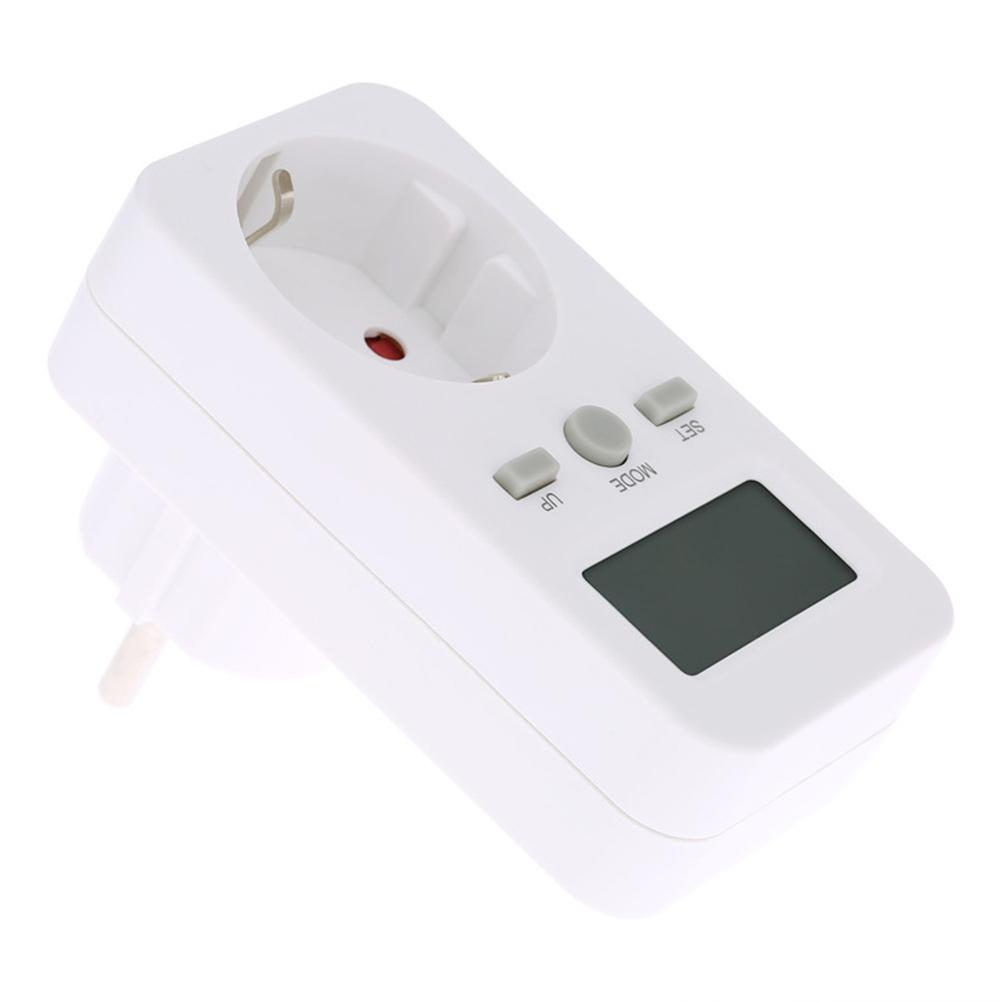

Кнопка P предназначена для установки режимов работы прибора
Внешне ваттметр напоминает переходник-удлинитель с дисплеем и кнопками управления на корпусе. Чтобы начать работу, его достаточно вставить в розетку, настроить время и тариф (при необходимости), после чего он автоматически начнет вести учет.
Типичные технические характеристики таких приборов:
- Рабочее напряжение: 190–270 В.
- Максимальная нагрузка: до 3,6 кВт (16 А).
- Точность измерения: около 1%.
- Минимальный шаг измерения мощности: 0,1 Вт.
- Максимальный учитываемый расход: до 10 000 кВт·ч.
- Собственное потребление: менее 0,5 Вт.
- Рабочий температурный диапазон: от +5°C до +40°C.
Преимущества и недостатки розеточных измерителей
Измеритель энергии прост в обращении
Основные достоинства ваттметров:
- Доступность и простота: не требует специальных навыков для использования.
- Наглядность: помогает оценить энергоэффективность каждого прибора в доме.
- Контроль параметров сети: показывает напряжение и ток, что полезно для диагностики.
- Финансовый учет: позволяет рассчитать затраты на электроэнергию для конкретного устройства.
Недостатки также стоит учитывать:
- Ограничение по мощности: большинство моделей рассчитаны на нагрузку до 3,6 кВт, что исключает контроль мощных потребителей вроде электроплит.
- Температурные ограничения: не предназначены для использования в неотапливаемых помещениях при отрицательных температурах.
Однако для подавляющего большинства бытовой техники (телевизоры, компьютеры, чайники) этих характеристик вполне достаточно.
Как пользоваться ваттметром и нюансы эксплуатации
Мини-устройства отразят работу каждой розетки в отдельности
Инструкция по применению предельно проста:
- Вставьте ваттметр в исправную розетку.
- Подключите к нему прибор, который хотите проверить.
- Сбросьте предыдущие показания (при необходимости) и наблюдайте за данными на дисплее.
Важные моменты в эксплуатации:
- Следите за надежностью контакта в розетке, так как от этого зависит точность измерений.
- При отключении электроэнергии большинство простых моделей сбрасывают текущие показания. Некоторые устройства имеют встроенную память для сохранения данных.
Эволюция прибора: от счетчика к «умной» розетке
Электронная розетка с таймером
Развитием идеи ваттметра стали «умные» розетки (смарт-розетки). Изначально они использовались для автоматизации процессов в загородных домах, но теперь их функции значительно расширились. Современные умные розетки позволяют:
- Программировать расписание включения и выключения приборов (например, обогревателя или полива).
- Удаленно управлять техникой через смартфон, экономя энергию.
- Повышать безопасность: отключать забытые утюги или имитировать присутствие людей в доме, включая свет или музыку по расписанию.
Управление может осуществляться через мобильное приложение или даже с помощью SMS-команд.
Интеллектуальные ваттметры нового поколения
Розетка с встроенным ваттметром
Современные интеллектуальные ваттметры — это гибрид измерительного прибора и элемента умного дома. Они оснащены модулем Wi-Fi для подключения к интернету и позволяют управлять энергопотреблением дистанционно.
Яркий пример — модель TP-Link HS110. Ее возможности:
- Удаленный мониторинг потребления энергии в реальном времени.
- Дистанционное включение и отключение подключенных устройств.
- Анализ данных для выбора оптимального энергоэффективного режима работы техники.
Такие устройства находят применение не только в быту, но и в исследовательских лабораториях, занимающихся вопросами энергосбережения.
Однако у интеллектуальных моделей есть и минусы: более высокая стоимость по сравнению с простыми ваттметрами и зависимость от стабильности интернет-соединения и работы серверов производителя.
