Трехходовой термостатический клапан — ключевой элемент современной автономной системы отопления. Его правильная установка и выбор способствуют значительной экономии топлива, продлевают срок службы котельного оборудования и предотвращают ряд типичных неисправностей. Это устройство выполняет двойную функцию: выступает в роли точного регулятора температуры и одновременно служит элементом безопасности. Однако для эффективной работы необходимо подбирать клапан, чьи технические и функциональные характеристики полностью соответствуют параметрам вашей отопительной системы.
Как устроен и работает трехходовой клапан
Конструкция трехходового (термосмесительного) клапана может варьироваться в зависимости от производителя и конкретного назначения, но базовый принцип его действия остается единым. Устройство имеет три патрубка (отсюда и название «трехходовой»): в процессе работы один из них всегда открыт, а два других могут перекрываться полностью или частично. Основная задача клапана — смешивать или разделять потоки теплоносителя (воды или антифриза), что позволяет гибко регулировать его температуру и переключать потоки между разными контурами системы (например, между радиаторами и теплым полом).
Внешне клапан напоминает обычный тройник, но внутри скрывается более сложный механизм. Основными рабочими элементами являются запорный узел (затвор) и шток, приводящий его в движение. В некоторых моделях для более точной фиксации затвора используются два седельных кольца. Конструкция может дополняться и другими компонентами в зависимости от типа управления.
Типы трехходовых клапанов по функционалу
В зависимости от выполняемой задачи, трехходовые клапаны делятся на три основных типа: смесительные, разделительные и переключающие.
Смесительные клапаны
Это самый распространенный тип. На два входа подаются потоки разной температуры — горячий (прямо от котла) и холодный (обратка). Внутри корпуса происходит их смешивание, и на выходе образуется поток теплоносителя с заданной, оптимальной температурой. Именно так осуществляется защита котла от подачи слишком холодной обратки, которая может привести к образованию конденсата и тепловому удару. Смесительный клапан обычно устанавливают на линии обратного трубопровода.
Разделительные (распределительные) клапаны
Они выполняют противоположную функцию: один входящий поток разделяется на два независимых. Такие клапаны часто применяются в системах горячего водоснабжения (ГВС) или в обвязке калориферов (воздухонагревателей).

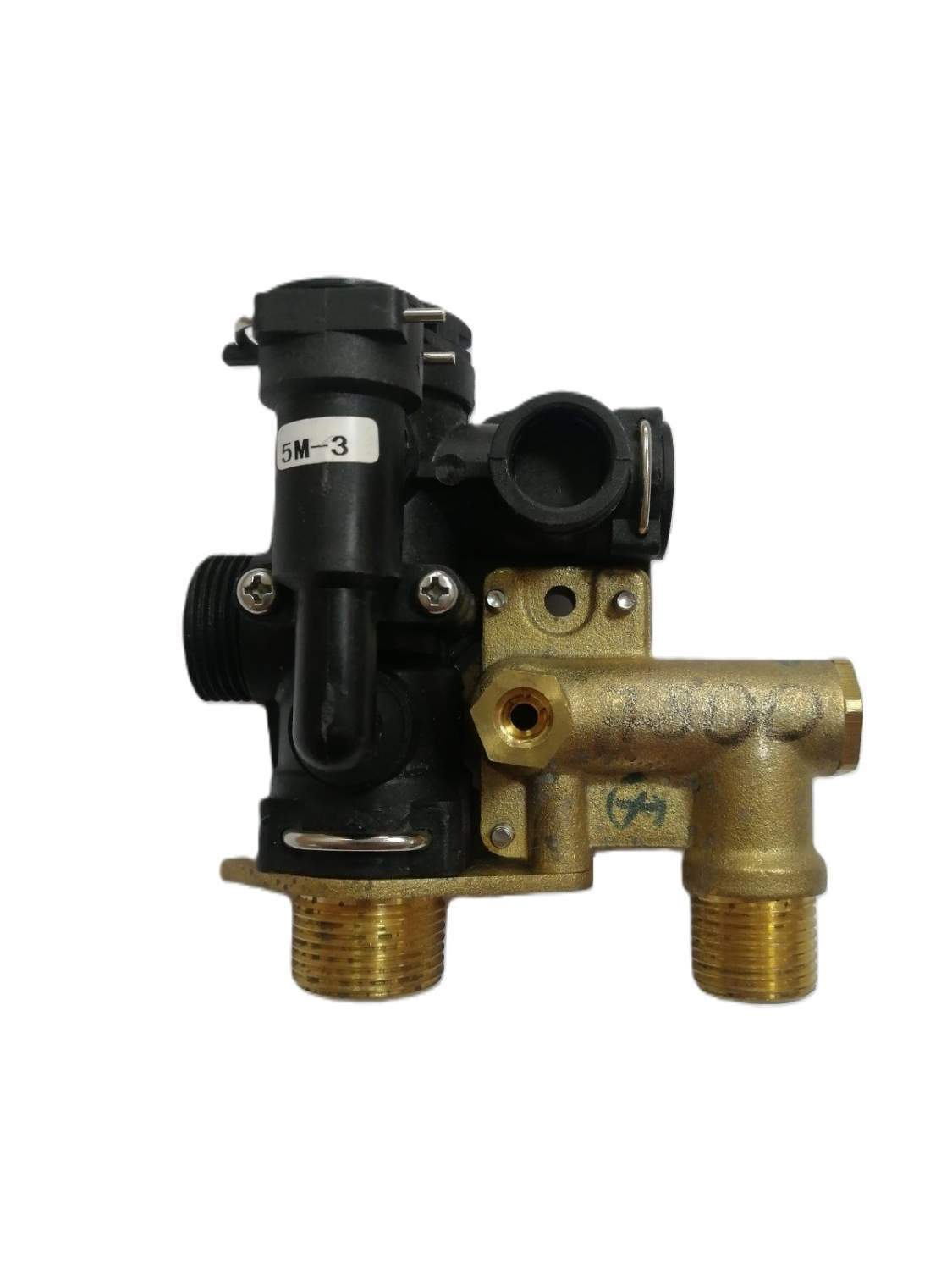

Переключающие (перекидные) клапаны
Их задача — перенаправлять поток теплоносителя целиком с одного контура на другой. Типичный пример использования: переключение с режима отопления на режим подготовки горячей воды в двухконтурном котле. Управление таким переключением обычно осуществляется с помощью электропривода.
Способы управления: от простого к автоматическому
По способу управления клапаны можно классифицировать следующим образом:
- Автономные (термостатические): не имеют внешних органов управления. Настроены производителем на поддержание строго определенной температуры теплоносителя (например, +55°C). Их главные плюсы — низкая цена и надежность. Минус — невозможность изменить настройку, что требует очень точного подбора под параметры системы.
- С ручным управлением: оснащены поворотной ручкой, вентилем или панелью со шкалой. Позволяют пользователю вручную задавать нужную температуру, которую клапан будет поддерживать. Однако он не может автоматически реагировать на изменения температуры в помещении или на улице.
- С термостатической головкой: это уже элемент автоматики. Внутри термоголовки находится сильфон с газом или жидкостью, который расширяется или сжимается в зависимости от температуры теплоносителя. При достижении заданного значения головка воздействует на шток и перекрывает нужный патрубок. Бывают механические (автономные) и электронные (требующие питания).
- С электроприводом (сервоприводом): самые технологичные и точные модели. Потоком управляет электродвигатель (сервопривод), который получает команды от внешнего контроллера или комнатного термостата. Такие клапаны обеспечивают максимально точное и плавное регулирование, могут интегрироваться в систему «умный дом», но требуют электропитания и имеют высокую стоимость.
Термостатические и электрические модели позволяют полностью автоматизировать работу отопления, программируя температурные режимы по времени суток или дням недели, что дает максимальный комфорт и экономию.
Зачем нужен трехходовой клапан: основные функции
Установка трехходового клапана решает несколько важных задач в системе отопления:
- Защита котла (особенно твердотопливного и чугунного): предотвращает подачу слишком холодного теплоносителя из обратки в котел. Резкий перепад температур приводит к выпадению конденсата на стенках топки (что вредно для металла) и может вызвать тепловой удар и трещины в чугунном теплообменнике.
- Регулировка температуры в разных контурах: в сложных системах, где одновременно работают радиаторы (требуют +70-80°C) и теплые полы (оптимально +35-50°C), клапан обеспечивает подготовку теплоносителя нужной температуры для каждого контура.
- Подключение бойлера косвенного нагрева или теплового аккумулятора: клапан управляет нагревом воды в бойлере, приоритезируя его при необходимости.
- Поддержание стабильной температуры в контуре теплого пола: смешивая горячий поток от котла с остывшей обраткой из петель теплого пола, клапан обеспечивает безопасную и комфортную температуру подачи.
Важно! Установка клапана не всегда целесообразна. Он не нужен в простых самотечных (гравитационных) системах, при последовательном подключении нескольких источников тепла или если длина каждой петли теплого пола не превышает 50-60 метров (в этом случае часто используют специальные термоголовки RTL).
Критерии выбора: на что обратить внимание
Чтобы клапан работал эффективно и долго, его выбор должен быть основан на тщательном анализе параметров вашей системы и характеристик самого устройства.
Материал корпуса
- Силумин (сплав алюминия): самые дешевые и ненадежные. Отличаются хрупкостью, могут лопнуть при монтаже или в процессе эксплуатации. Не рекомендуются.
- Чугун: прочен и устойчив к коррозии, но боится резких ударов и thermal shock (резких перепадов температуры). Не ремонтопригоден.
- Сталь: хороший баланс прочности и цены, но подвержена ржавчине. Качественные модели имеют защитное покрытие (никелирование, хромирование).
- Нержавеющая сталь: отличная коррозионная стойкость и долговечность, но высокая цена.
- Латунь или бронза: оптимальный выбор для большинства систем. Латунь долговечна, коррозионно-устойчива, но имеет температурный предел около +200°C. Бронзовые клапаны часто используют в медных трубопроводах.
Запорный узел может быть выполнен из керамики, которая долговечна и не корродирует, но требует идеально чистого теплоносителя без механических примесей.
Подбор по типу системы
- Для простой защиты котла от конденсата достаточно недорогого автономного клапана с внутренним термостатом.
- Для управления несколькими контурами с разной температурой нужен клапан с выносным датчиком и термоголовкой.
- Для систем теплого пола идеальны модели с сервоприводом, управляемые от коллектора или контроллера.
- Для ГВС чаще используют разделительные клапаны, для отопления — смесительные.
- Седельные клапаны обеспечивают более плавное и точное регулирование, чем поворотные (шаровые).
Технические параметры
- Способ соединения: резьбовой (для бытовых систем) или фланцевый (для мощных промышленных).
- Присоединительный диаметр (DN): должен точно совпадать с диаметром труб в месте установки.
- Рабочее давление и температура: должны с запасом превышать максимальные параметры в вашей системе.
- Пропускная способность (Kvs): показывает, какой объем теплоносителя клапан может пропустить в час. Подбирается по расчетному расходу на участке.
- Диапазон регулирования (например, 50:1): чем выше значение, тем шире возможности точной настройки расхода.
Производитель
Отдавайте предпочтение проверенным брендам, которые гарантируют соответствие заявленных характеристик реальным. Среди надежных производителей: Danfoss (Дания), Esbe (Швеция), Honeywell (США), Herz (Австрия), Caleffi, Icma (Италия), Valtec (Россия-Италия).
Упрощенные и бюджетные решения
Для простых задач, где требуется постоянная, не изменяемая температура (например, базовая защита котла), можно рассмотреть нерегулируемые автономные клапаны. В их конструкции нет ни термоголовки, ни штока в привычном виде — термоэлемент встроен внутрь и настроен на фиксированную температуру (обычно +55°C или +60°C). Их главные преимущества — предельная простота, надежность и цена, которая на 20-30% ниже, чем у регулируемых аналогов. Однако они не подойдут для систем, требующих гибкого управления.
Итог: Трехходовой термостатический клапан — это инвестиция в эффективность, безопасность и долговечность вашей системы отопления, особенно если она включает несколько контуров (радиаторы, теплый пол, ГВС). Он оптимизирует использование тепловой энергии, экономя топливо. Перед принятием решения об установке рекомендуется проконсультироваться со специалистом, который поможет оценить целесообразность монтажа и подберет оптимальную модель под ваши условия.
