Трехходовой клапан — это ключевой элемент регулирующей арматуры в современных системах отопления. Его основная задача — смешивать или разделять потоки теплоносителя для поддержания стабильной температуры в контуре. В автоматизированных системах он работает по сигналам от датчиков, управляемых контроллером, что обеспечивает точное и энергоэффективное регулирование.
Устройство и конструктивные особенности
Этот узел находит применение не только в радиаторных системах, но и в контурах подогрева воды, а также в обвязке калориферов и фанкойлов. По своему функционалу клапаны делятся на два основных типа: смесительные (объединяют два потока в один) и разделительные (делят один поток на два).
Несмотря на разное назначение, их конструкция во многом схожа и включает следующие компоненты:
- Корпус — основа клапана, обычно из латуни, чугуна или нержавеющей стали.
- Соединительные элементы — фланцы или резьба для врезки в трубопровод.
- Уплотнители — обеспечивают герметичность в местах подвижных соединений.
- Приводной шток или шар — элемент, передающий усилие от привода.
- Плунжер или затвор — регулирующий элемент, форма которого определяет характер регулировки (например, седловой, шаровой или золотниковый).
- Седло — место посадки плунжера в закрытом положении.
Регулирующий элемент никогда не перекрывает поток полностью, что позволяет плавно смешивать или перенаправлять потоки теплоносителя.
Типы приводов и способы управления
Автоматика клапана зависит от типа установленного привода, который получает команды от датчиков температуры или давления. Существует несколько основных видов приводов, определяющих способ управления:
- Термостатический (с термоголовкой).
- Электрический (сервопривод или соленоид).
- Пневматический.
- Гидравлический.
Ручное управление, хотя и встречается, применяется реже из-за необходимости постоянного контроля.
Ручное управление

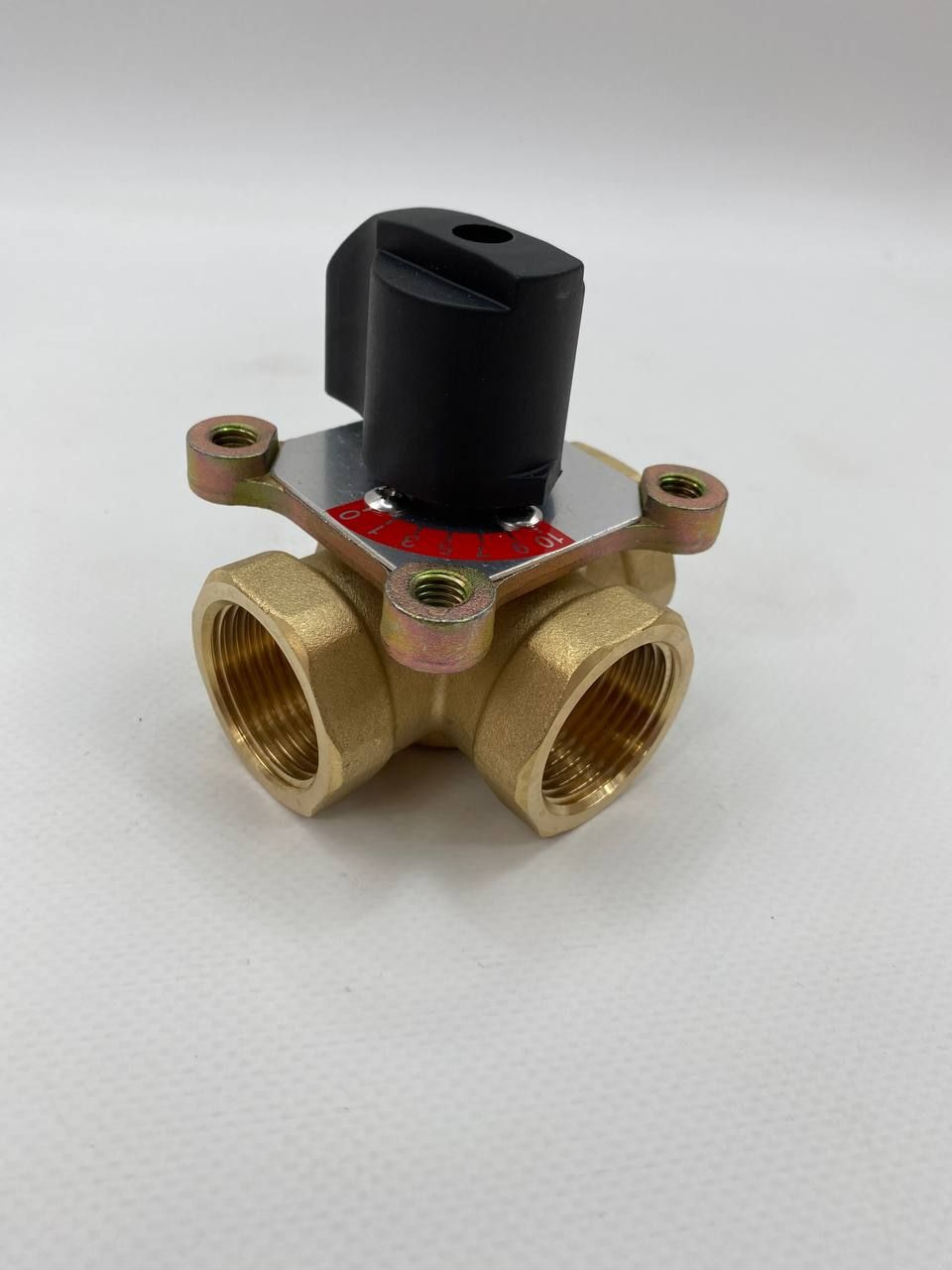

Управление осуществляется вручную с помощью поворотной рукоятки или вентиля. На корпусе часто нанесена шкала, помогающая ориентироваться в режимах.
Преимущества:
- Низкая стоимость.
- Прямой контроль и мгновенная реакция оператора.
- Простота и надежность.
Недостатки:
- Требует постоянного присутствия человека.
- Не обеспечивает точного и равномерного поддержания температуры.
Термостатический привод (с термоголовкой)
В таком приводе используется сильфон (капсула), заполненный газом или жидкостью. При изменении температуры среды сильфон расширяется или сжимается, воздействуя на шток клапана и регулируя подачу теплоносителя.
Термостаты бывают:
- Механические — полностью автономны, не требуют питания.
- Электронные — требуют батарейки или сетевого питания, но позволяют программировать режимы работы по времени и дням недели, что повышает комфорт и экономию.
Электрический привод
Это наиболее распространенный тип для автоматических систем. В качестве исполнительного механизма используется сервопривод (электродвигатель с редуктором) или электромагнит (соленоид). Привод получает сигналы от внешнего контроллера, который обрабатывает данные с датчиков. При выборе важно учитывать напряжение, мощность, степень защиты и совместимость с системой управления.
Гидравлический привод
В таких клапанах термостат встроен непосредственно в корпус. Привод реагирует на температуру воды на выходе, заданную производителем. Основное преимущество — невысокая стоимость. Недостатки — невозможность изменить заводскую настройку температуры и необходимость подбирать модель под конкретные параметры теплоносителя.
Пневматический привод
Работает на сжатом воздухе, который приводит в движение поршень или мембрану. Чаще используется на промышленных объектах, где есть централизованная пневмосеть.
Преимущества:
- Высокая скорость срабатывания.
- Простота конструкции и взрывобезопасность.
- Легкое регулирование усилия изменением давления воздуха.
Главный минус — необходимость в источнике сжатого воздуха (компрессоре).
Принцип работы трехходового клапана
Принцип действия основан на изменении положения затвора (плунжера, шара или золотника). Привод перемещает шток, который, в свою очередь, частично перекрывает один из патрубков, изменяя пропорции смешивания или направление потоков. Это позволяет поддерживать заданную температуру на выходе или перераспределять теплоноситель между контурами.
По конструкции затвора выделяют:
- Седловые клапаны (одно- или двухседельные). Двухседельные более популярны, так как лучше уравновешены и подходят для высоких давлений.
- Клеточные клапаны, где седло выполнено в виде перфорированной клетки, а регулировка происходит за счет перемещения полого затвора.
- Золотниковые или поворотные шаровые клапаны. Регулировка осуществляется поворотом шара или цилиндра с особым профилем канала. Они отличаются простотой и надежностью.
- Мембранные клапаны, где регулирующим элементом служит гибкая мембрана.
Особенности монтажа и установки
Часто привод и клапан поставляются отдельно, что упрощает их замену и обслуживание. Основные этапы сборки узла:
- Подготовка: ослабление контргайки и стыковочной муфты на корпусе клапана.
- Демонтаж старого привода (если требуется): откручивание соединительной гайки и муфты.
- Установка нового привода: его фиксация на штоке клапана с помощью гайки.
- Настройка: изучение паспортных данных привода (диапазон сигналов, тип). Установка привода в безопасное положение, проверка хода штока.
- Калибровка и фиксация: окончательная затяжка муфты и контрящей гайки, выставление индикаторной шкалы.
Важно соблюдать направление потоков, указанное стрелками на корпусе клапана, и обеспечивать доступ для будущего обслуживания.
Критерии выбора трехходового клапана
Выбор клапана — ответственная задача, которая должна основываться на инженерном расчете системы отопления. Ключевые параметры для подбора:
- Технические параметры системы: рабочее давление, максимальная температура теплоносителя, расчетный расход (м³/ч).
- Тип и материал клапана: смесительный или разделительный; латунь, чугун, сталь.
- Вид привода: ручной, термостатический, электрический и т.д., в зависимости от требуемой степени автоматизации.
- Присоединительные размеры: диаметр и тип соединения (резьба, фланец).
- Конструкция затвора: седловой, шаровой, золотниковый.
Обзор популярных производителей
На рынке заслужили доверие несколько ведущих брендов, специализирующихся на арматуре для систем отопления:
- IMI HEIMEIER (Германия) — известны высоким качеством и инновационными термостатами.
- ESBE (Швеция) — широкий ассортимент надежных смесительных клапанов и приводов.
- HERZ (Австрия) — продукция славится точностью и долговечностью.
- Danfoss (Дания/Германия) — мировой лидер в области энергосберегающей автоматики для отопления.
- Valtek (Россия-Италия) — оптимальное соотношение цены и качества, продукция адаптирована к российским условиям.
Правильный выбор и монтаж трехходового клапана — залог эффективной, экономичной и комфортной работы всей системы отопления.
