Непосредственно передать тепло от пламени горелки воде в системе отопления невозможно. Эту ключевую функцию в любом котле выполняет специальный узел — теплообменник. Именно от его конструкции, материала и качества изготовления напрямую зависят эффективность работы котла (его КПД), экономичность и общий срок службы всего отопительного агрегата.
Для чего нужен теплообменник в котле?
В камере сгорания котла горит топливо (газ), выделяя тепловую энергию. Однако сам теплоноситель (вода или антифриз) не может контактировать с открытым пламенем. Теплообменник, расположенный над горелкой, выступает в роли посредника: он аккумулирует тепло от продуктов сгорания и передает его циркулирующей внутри жидкости. Таким образом, нагретый теплоноситель поступает в систему отопления, отдавая тепло радиаторам. Конструктивно теплообменник чаще всего представляет собой систему трубок или пластин — чем больше их рабочая поверхность, тем эффективнее происходит теплообмен.
Из какого материала изготавливают теплообменники?
Материал для изготовления этого узла должен сочетать высокую теплопроводность, прочность, устойчивость к коррозии и перепадам температур, а также иметь разумную стоимость. Основных вариантов не так много.
Стальные теплообменники
Сталь — самый доступный по цене материал. Ее главные преимущества — высокая прочность, пластичность и устойчивость к термическим нагрузкам. Стальной элемент не трескается от перегрева. Однако обычная углеродистая сталь подвержена коррозии как со стороны теплоносителя, так и от воздействия агрессивных продуктов сгорания, что сокращает срок его службы. Кроме того, такие модели имеют значительный вес, что увеличивает инерционность системы и расход топлива на собственный прогрев. Более продвинутый и долговечный вариант — теплообменники из нержавеющей стали, которые могут служить 50 лет и более.
Чугунные теплообменники
Чугун обладает выдающейся коррозионной стойкостью и долговечностью, сравнимой с нержавейкой. Он не боится ржавчины и кислотных соединений в дымовых газах. Однако у чугуна есть серьезный недостаток — хрупкость. Резкие перепады температуры (термические удары) могут привести к появлению трещин. Для продления срока службы чугунный теплообменник требует регулярной промывки: раз в год при использовании водопроводной воды, раз в 2 года с антифризом и раз в 4 года с дистиллированной водой. Как и стальные, чугунные модели массивны и увесисты.
Медные теплообменники
Медь — один из лучших материалов для теплообмена. Она обладает превосходной теплопроводностью, что позволяет быстрее нагревать воду и экономить топливо. Медь не ржавеет, химически устойчива, хорошо выдерживает давление и имеет малый вес, позволяя создавать компактные устройства с развитой поверхностью. Главный минус — высокая стоимость. Также медные теплообменники чувствительны к перегреву выше определенных температур, поэтому чаще встречаются в котлах импортного производства.
Медный
Чугунный
Основные типы теплообменников по назначению
В зависимости от функционала котла (только отопление или отопление + горячее водоснабжение) используются разные типы теплообменников.

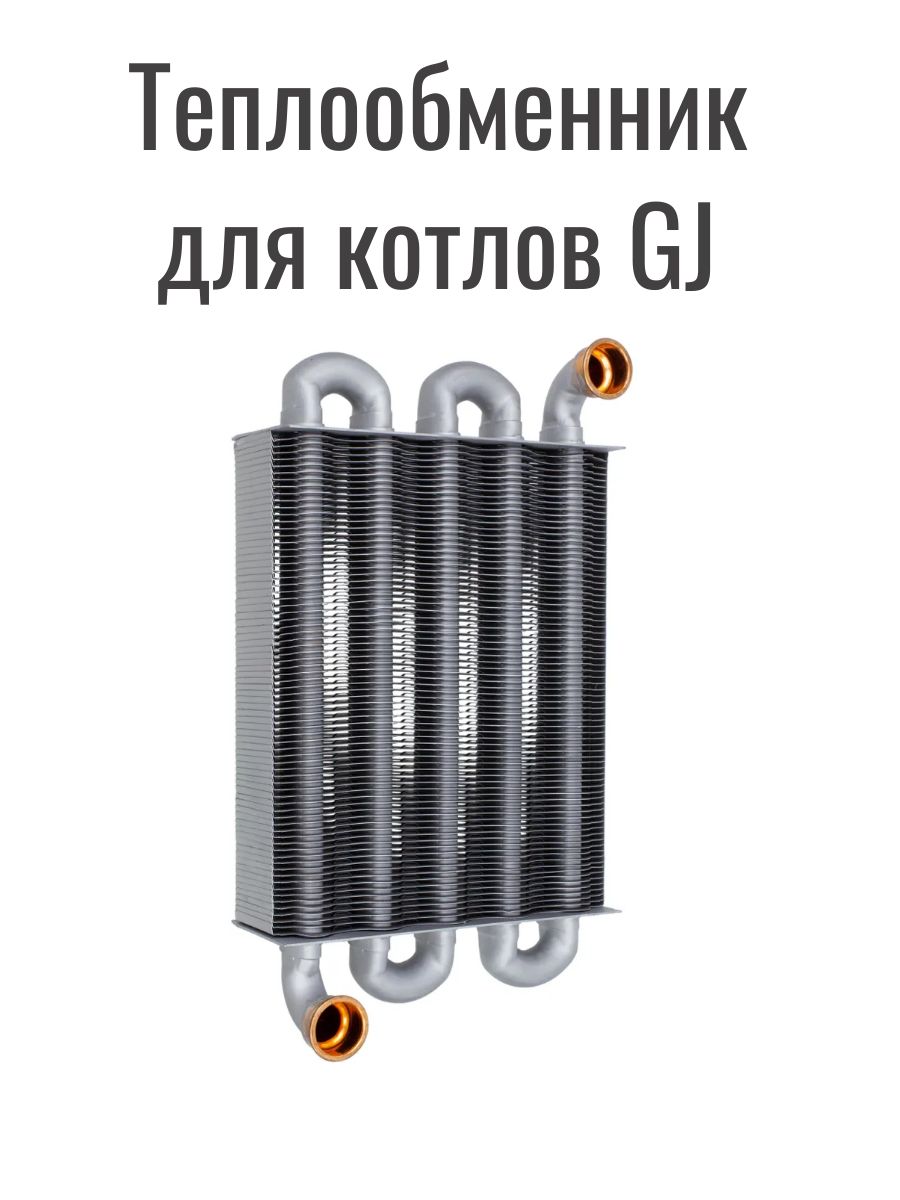

Первичный (основной) теплообменник
Это сердце любого отопительного котла. Он отвечает за нагрев теплоносителя для системы обогрева. Конструктивно обычно представляет собой изогнутую в виде змеевика трубку с дополнительными пластинами (ребрами) для увеличения площади теплообмена. Работает в самых тяжелых условиях, подвергаясь воздействию высоких температур от горелки и агрессивной среды продуктов сгорания снаружи, а также накипи и солей изнутри. Для продления срока службы часто изготавливается из нержавеющей стали или меди и покрывается защитными составами.
Вторичный (пластинчатый) теплообменник ГВС
Устанавливается в двухконтурных котлах для подготовки горячей воды. Представляет собой набор тонких пластин с каналами, по которым протекает водопроводная вода. Нагревается она не от пламени горелки, а от горячего теплоносителя из первичного контура. Многоходовые модели, где вода несколько раз меняет направление внутри пакета пластин, отличаются более высокой эффективностью. Для изготовления используют сталь, медь или алюминий.
Битермический (совмещенный) теплообменник
Конструкция «труба в трубе», которая совмещает функции двух предыдущих типов. По внутренней трубе циркулирует теплоноситель для отопления, по внешнему контуру — вода для ГВС. Такое решение дешевле, но имеет недостатки: ограниченная производительность по горячей воде и высокая чувствительность к качеству воды. Из-за сложной конструкции и узких каналов он быстро засоряется накипью. Очистка битермического теплообменника крайне затруднена, и при серьезных отложениях его обычно приходится полностью заменять. Обязательное условие эксплуатации — установка фильтров на входе водопроводной воды.
На что обратить внимание при выборе?
Выбор теплообменника определяется параметрами котла и условиями его работы. Ключевые критерии:
- Мощность (тепловая нагрузка): Рассчитывается исходя из требуемого количества тепла для обогрева помещения и температуры теплоносителя на входе/выходе.
- Допустимые потери давления: При прохождении через теплообменник давление в контуре падает. Важно, чтобы это падение не было критичным для работы циркуляционного насоса и всей системы.
- Максимальная рабочая температура и давление: Должны соответствовать параметрам, создаваемым в котле. Например, чугун и сталь выдерживают высокие температуры лучше меди.
- Материал: Выбор между долговечностью/стойкостью (медь, нержавейка, чугун) и экономией (обычная сталь).
- Габариты и тип: Пластинчатые теплообменники при той же мощности значительно компактнее кожухотрубных.
Рекомендации по эксплуатации и обслуживанию
Соблюдение правил эксплуатации — залог долгой и бесперебойной службы устройства.
- Плавный пуск: Запуск системы должен происходить с постепенным увеличением температуры (не более 10°C в минуту) и давления.
- Регулярная очистка: Периодичность промывки зависит от жесткости воды и типа теплоносителя. Пластинчатые теплообменники можно промывать в раме или разбирая пакет пластин. Для предотвращения накипи рекомендуется установка фильтров умягчения воды на входе в котел.
- Контроль состояния: Перед каждым отопительным сезоном следует проверять целостность уплотнений и отсутствие следов коррозии.
- Соблюдение инструкций: Все работы по монтажу, настройке и ремонту должны выполняться в соответствии с руководством производителя.
Распространенные неисправности и их причины
Большинство проблем связано с нарушением условий эксплуатации или естественным износом.
- Падение давления или КПД: Чаще всего вызвано загрязнением внутренних каналов накипью или внешних поверхностей сажей. Требуется очистка.
- Протечка: Обычно возникает из-за износа или разрушения межпластинчатых или трубных уплотнений, которые подлежат замене.
- Смешение сред (воды и теплоносителя): Серьезная поломка, возникающая при сквозной коррозии пластин или трубок. В пластинчатых теплообменниках можно заменить поврежденные пластины, в других случаях часто требуется замена всего узла.
Важно: При наличии действующей гарантии любые ремонтные работы должен проводить авторизованный сервисный центр.
Обзор производителей теплообменников
На рынке представлена продукция многих компаний, вот некоторые из заслуживающих доверия брендов.
Navien (Южная Корея)
Известен надежными теплообменниками, специально адаптированными для работы в условиях нестабильного давления и низкого качества воды, что актуально для многих регионов.
Baxi (Италия)
Использует качественные материалы: для первичных теплообменников — медь и латунь, для вторичных пластинчатых — нержавеющую сталь. Это обеспечивает высокую долговечность и эффективность, хотя и отражается на цене.
Другие известные бренды
- Fondital (Италия): Предлагает высокопроизводительные битермические медные теплообменники.
- Белето (Россия): Отечественный производитель, выпускающий широкий ассортимент теплообменников из стали, чугуна и меди для разных типов котлов.
- Ariston (Италия): Использует коррозионно-стойкие материалы, такие как алюминий и медь, в сочетании с передовыми технологиями производства.
При необходимости замены или модернизации теплообменника для повышения КПД котла рекомендуется обратиться к специалисту для точного расчета требуемых технических параметров нового устройства.
