Современные мощные светодиоды (LED) — это высокотехнологичные источники света, которые кардинально изменили подход к освещению. Они обладают исключительной яркостью (свыше 300 люмен на ватт) и высокой мощностью (от 10 до 100 Вт). Если изначально их роль ограничивалась индикацией, то сегодня они стали основой для энергоэффективных систем освещения. LED-светильники, рассчитанные на 50 000 часов работы при питании от 6 до 72 В, позволяют существенно снизить расходы на электроэнергию.
Размеры кристаллов: основа мощности
Светодиодная матрица мощностью 80 Ватт
В основе каждого сверхяркого светодиода лежит полупроводниковый кристалл. Его размер традиционно измеряется в mil (тысячных долях дюйма), где 1 mil равен 0,0254 мм. Наиболее распространены кристаллы размером 30×30 и 45×45 mil.
Специалисты для точных замеров используют цифровые штангенциркули, но для понимания достаточно знать ключевую зависимость: размер кристалла напрямую определяет его мощность.
- 1 Вт – кристалл 45×45 mil или 30×30 mil.
- 0,75 Вт – кристалл 24×40 mil.
- 0,5 Вт – кристалл 24×24 mil.
Поскольку кристалл находится внутри корпуса, для его измерения не подходят обычные инструменты вроде микрометра.
Классификация мощных светодиодов
Мощный светодиод — это светоизлучающий диод с высокой световой отдачей. Такие элементы работают в диапазоне длин волн 650–660 нм и имеют широкий угол рассеивания до 160 градусов. Все многообразие этих полупроводниковых приборов можно разделить на несколько основных групп.
Однокристальные светодиоды

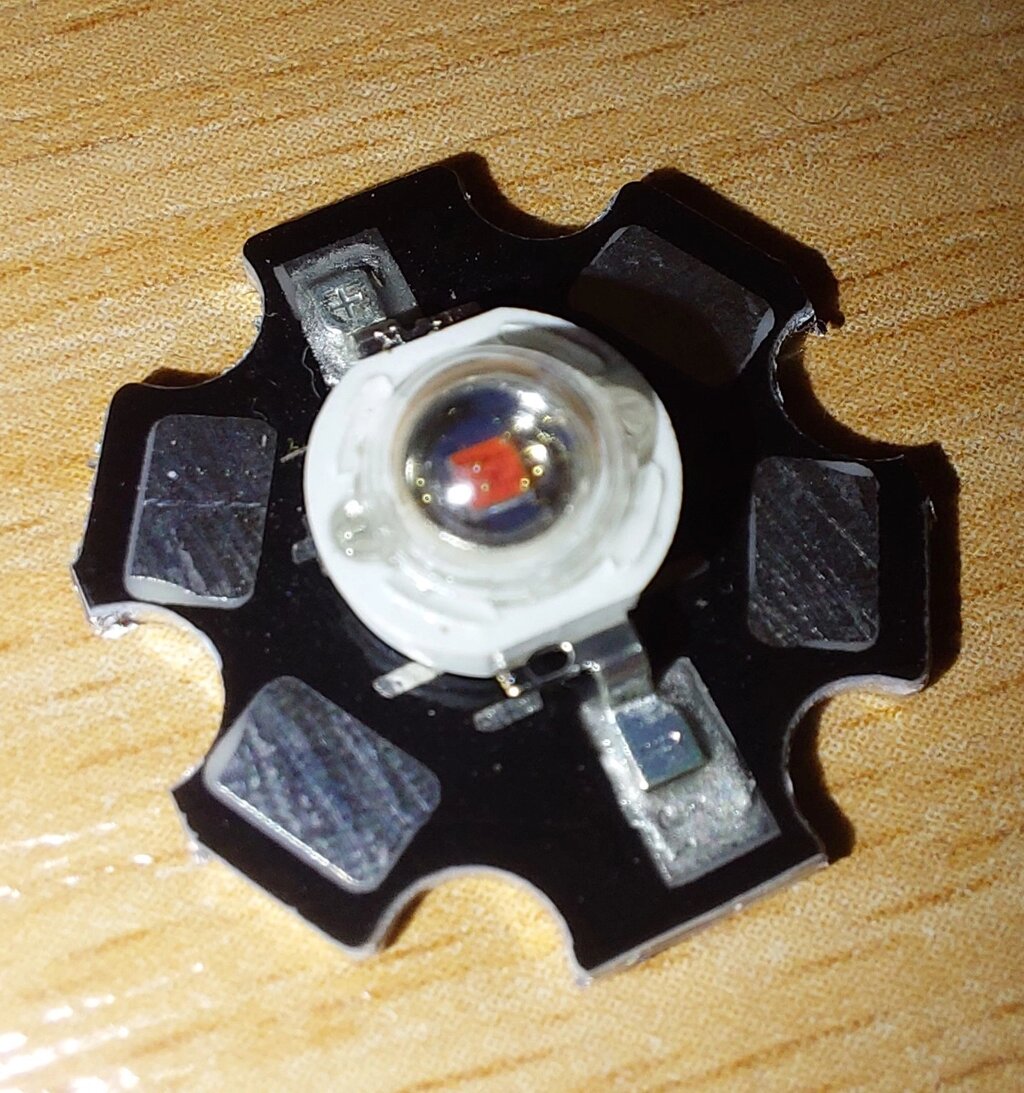

Мощный однокристальный светодиод
Несмотря на компактные размеры, эти элементы отличаются высокой плотностью и интенсивностью свечения. Их основные особенности:
- Направление светового луча к краям корпуса.
- Широкий угол подсветки: от 100 до 145 градусов.
- Высокий индекс цветопередачи (CRI 70–90).
- Мощность до 3 Вт.
- Яркость светового потока до 334 люмен.
Для создания одного широкоугольного светильника требуется меньше однокристальных светодиодов по сравнению с традиционными лампами.
Многокристальные светодиоды и матрицы
Многокристальная светодиодная матрица CREE CXA2530
Их мощность зависит от величины подаваемого напряжения при силе тока до 3000 мА. Производители выпускают целые линейки таких светодиодов, работающих от 6 до 72 В. Условно их можно разделить на:
- Элементы с высоким напряжением питания.
- Элементы мощностью менее 4 Вт.
- Элементы мощностью более 4 Вт.
Многокристальные SMD-источники могут излучать как белый, так и цветной свет.
Светодиоды малой мощности (до 4 Вт)
Представлены сериями MX и ML, которые различаются типом корпуса, но имеют схожий угол свечения — 120 градусов. Они доступны в оттенках холодного и теплого белого света. Повышение напряжения питания положительно сказывается на сроке их службы, не ухудшая качество света.
Светодиоды средней и высокой мощности (свыше 4 Вт)
- Световой поток от 250 до 2100 люмен.
- Высокая энергоэффективность: даже самая крупная лампа потребляет около 12 Вт.
- Конструкция с открытым диодом или матовой колбой.
- Встроенная система самоохлаждения.
Самые крупные модели этой линейки имеют корпус размером 7×7 мм.
Светодиоды 5 мм (DIP)
Их особенность — рефлектор с люминофором, создающий яркое сфокусированное пятно света. Такие элементы с диаметром 5 мм работают при напряжении 1,9–3,4 В и силе тока 20 мА. Сила света варьируется от 30 до 30 000 милликандел. Выпускаются в широкой цветовой гамме: белый (теплый и холодный), синий, красный, оранжевый, зеленый, желтый.
Высоковольтные светодиоды (HVW)
Цветные светодиоды
Светодиоды Royal Blue
COB-матрицы (Chip-on-Board)
COB матрицы
Технология Chip-on-Board предполагает монтаж множества кристаллов непосредственно на плату без индивидуальных корпусов. Все кристаллы покрываются общим слоем люминофора, создавая плотность до 70 элементов на 1 см² и обеспечивая равномерное, бесшовное свечение. Светящаяся область обычно представляет собой квадрат со стороной 1–3 см или круг аналогичного диаметра.
COB-технология позволяет создавать источники света, сопоставимые по размерам и световому потоку с газоразрядными лампами (ДНаТ, МГЛ). Чаще всего применяется для уличного освещения и в профессиональной фототехнике (где требуется CRI > 95).
Сверхяркие светодиоды High-Brightness
Мощные устройства, работающие на токе 20–70 мА. Выпускаются в белом и цветном исполнении. Количество цветов зависит от числа пар анод-катод. Благодаря направленному излучению широко используются в наружной рекламе: световых коробах, вывесках, информационных щитах.
Светодиоды PLCC
Модификации для поверхностного монтажа (SMD) на одном или нескольких кристаллах. Небольшие размеры делают их идеальными для акцентной подсветки и табло бегущей строки.
Светодиоды P4 ("Пиранья")
Светодиод Пиранья
Элементы в квадратном корпусе из эпоксидной смолы с вогнутой, выпуклой или овальной линзой, обеспечивающей равномерное распределение света. Угол рассеивания превышает 120 градусов. Крепление осуществляется через 4 металлических вывода. Размеры — от 3 до 7,7 мм. Рабочие параметры: ток до 50 мА, напряжение до 4,5 В. Благодаря прочной конструкции и хорошим рассеивающим свойствам применяются в наружной рекламе и автотюнинге.
Круглые светодиоды
Круглые светодиоды
Изготавливаются по технологии Chip On Glass (чип на стекле) и по световым характеристикам превосходят некоторые COB-матрицы. Слаботочные элементы в оптическом корпусе диаметром 5 мм потребляют всего 20 мА. Их ключевое преимущество — угол обзора 360 градусов. Одна лампа на таких светодиодах (filament) по световому потоку сопоставима с лампой накаливания на 60 Вт.
Овальные светодиоды
Уникальные двунаправленные источники света, устойчивые к УФ-излучению, влаге и перепадам температур. Работают на токе 20 мА. Большой угол рассеивания по осям X и Y делает их незаменимыми для создания крупноформатных LED-экранов. Размер корпуса — всего 4 мм.
Светотехнические характеристики
- Мощность: 10 Вт.
- Рабочее напряжение: 12 В.
- Энергоэффективность: до 170 лм/Вт.
- Световой поток: 850 лм (при токе 3 А).
- Размер основания: 5×5 мм.
- Цветовая температура: 4000–5000 К (нейтральный белый).
При увеличении тока свыше 3 А световой поток может достигать 910 лм.
Материал основания
Материал основания светодиодов
Основание (подложка) служит для крепления кристалла и отвода тепла. Изготавливается из двух основных материалов:
- Алюминий. Бюджетный вариант с умеренной теплопроводностью. Легко отличить по малому весу. Может перегреваться при интенсивной работе.
- Медь. Обладает отличной теплопроводностью, эффективно отводит тепло от чипа, но имеет больший вес. Светодиоды мощностью 10–100 Вт на медном основании весят в 2–3 раза больше своих 5-ваттных аналогов.
Проводники светодиодов
Проводники Led-элементов
Тончайшие проводники соединяют кристалл с выводами питания. Наилучшим материалом является золото, которое обеспечивает надежный контакт и устойчивость к перегрузкам. Например, в автомобильной подсветке золотые проводники выдерживают скачки до 30 В, тогда как медные могут перегореть.
Оптические системы и линзы
Для формирования нужной диаграммы направленности светового потока используются специализированные оптические системы и линзы (коллиматоры). Они позволяют создавать пучки света различной формы — от узконаправленных до широко рассеянных. Коллиматор представляет собой отверстие в поглощающем покрытии, внутри которого расположен источник света.
Области применения
Светодиодный светофор
Энергоэффективные LED-светильники с минимальной пульсацией нашли применение во всех сферах, где требуется качественное и яркое освещение:
- Интерьерный дизайн: декоративная и основная подсветка помещений (работают от сети 220 В).
- Автомобилестроение: приборные панели, дисплеи, сигнальные огни, поворотники.
- Уличное и архитектурное освещение.
- Наружная реклама: световые короба, бегущие строки, информационные табло, билборды.
- Индустрия развлечений: акцентная подсветка в клубах, ресторанах, на концертных площадках.
- Сельское хозяйство: фитолампы для теплиц и оранжерей, стимулирующие рост растений.
- Аквариумистика: специализированное освещение для морских и пресноводных аквариумов.
Популярность светодиодов объясняется их способностью обеспечивать ультраяркий свет при минимальном энергопотреблении. Широкий ассортимент продукции позволяет реализовать любые дизайнерские и технические задачи, а длительный срок службы (30 000–50 000 часов) делает их экономически выгодной заменой устаревших ламп накаливания.
