Панельные радиаторы из стали стали популярным решением для современных систем отопления. Их конструкция, объединяющая принципы работы радиатора и конвектора, обеспечивает высокую эффективность теплоотдачи при относительно простом устройстве. Такие батареи экономичны, удобны в монтаже и подходят для различных интерьеров. Чтобы сделать оптимальный выбор, важно разобраться в их устройстве, технических параметрах, способах подключения, а также взвесить все сильные и слабые стороны.
Конструкция и особенности панельных радиаторов

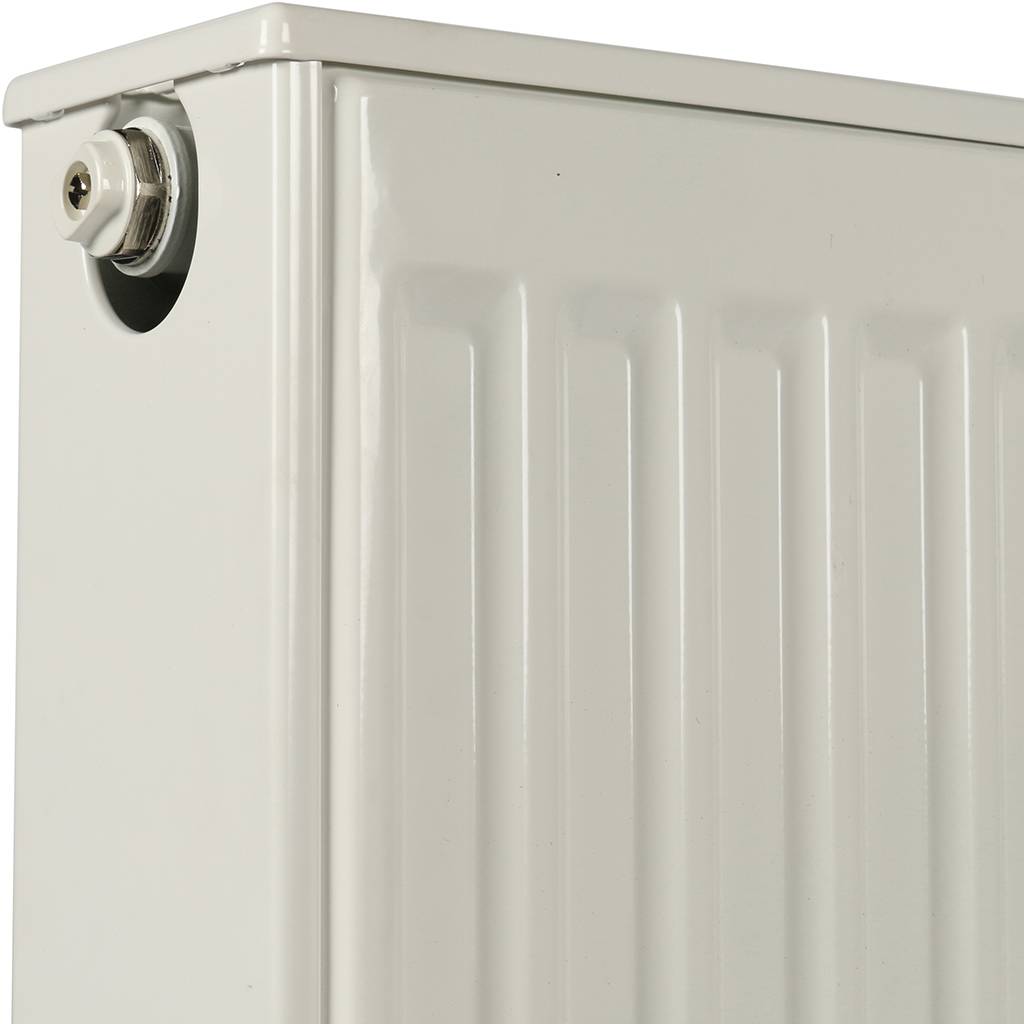

Внутренняя конструкция радиатора скрыта за декоративной стальной панелью и верхней решеткой.
Стальные панельные радиаторы широко распространены как в многоквартирных, так и в частных домах. Их ценят за универсальность, эстетичный внешний вид и доступную стоимость. Фасад устройства представляет собой цельную стальную панель. Чаще всего эти приборы применяются в автономных системах отопления частных и малоэтажных зданий, так как рассчитаны на рабочее давление до 10 атмосфер и температуру теплоносителя до +110°C.
При производстве используются стальные листы, соединенные по современным технологиям сварки. Внутри созданы каналы для циркуляции теплоносителя. Для усиления конвекции теплого воздуха приборы могут комплектоваться одним, двумя или тремя П-образными конвекционными пластинами. Компактные размеры и небольшой вес позволяют устанавливать их в помещениях с любой планировкой, а внешние панели могут иметь различный дизайн.
Стандартная высота таких батарей варьируется от 300 до 900 мм, а ширина — от 300 до 400 мм, что делает их удачным выбором даже для небольших комнат.
Преимущества и недостатки: на что обратить внимание
Для защиты от гидроудара на входе в радиатор рекомендуется устанавливать редуктор давления.
Главными козырями стальных панельных батарей являются их демократичная цена и современный дизайн. По сравнению с чугунными или медными аналогами они быстрее нагреваются и требуют меньше энергии, эффективно обогревая помещение. Прочность конструкции позволяет крепить их на стены из различных материалов. К основным плюсам можно отнести:
- Надежность и простота монтажа: простая конструкция минимизирует сложности при установке.
- Высокая теплоотдача: достигается за счет большой площади нагревательной поверхности и активной конвекции воздуха.
- Экономичность: позволяют экономить до 30-40% энергии по сравнению с чугунными радиаторами.
- Эстетичный вид: не требуют декоративных экранов, хорошо вписываются в современный интерьер.
- Широкий модельный ряд: разнообразие типоразмеров и дизайнов для любого помещения.
Однако у этих приборов есть и свои минусы, которые необходимо учитывать:
- Чувствительность к гидроударам: сварные швы могут не выдержать резкого скачка давления в системе, поэтому часто требуется установка защитного редуктора.
- Склонность к коррозии: особенно при использовании некачественного теплоносителя или в системах с частым сливом воды (плановые отключения).
- Уязвимость покрытия: при транспортировке или эксплуатации на панелях могут появиться царапины, которые становятся очагами ржавчины.
Технические характеристики и классификация
Конструктивно радиатор представляет собой две штампованные стальные пластины, сваренные между собой. Внутри образовавшейся полости циркулирует теплоноситель. Основным «врагом» такой конструкции является коррозия. Контакт с водой и кислородом приводит к постепенному износу внутренних стенок (около 0,1 мм в год). Для защиты металла применяются специальные методы окраски: катодный или анодный электрофорез, а также метод погружения.
Панельные радиаторы классифицируются по типу конструкции, которая указывается в маркировке (например, тип 11, 22, 33). Цифры обозначают количество нагревательных панелей и конвекционных оребрений. Срок их службы напрямую зависит от условий эксплуатации. Оптимальная температура теплоносителя — около 70°C, максимально допустимая — не более 100°C. Рабочее давление в системе не должно превышать 10 бар (атм).
Схемы подключения к системе отопления
Существует три основных варианта подключения радиаторов: нижнее, диагональное и боковое. Выбор оптимальной схемы зависит от типа разводки отопительной системы (однотрубная или двухтрубная), планировки помещения и требуемой теплоотдачи. Для правильного монтажа рекомендуется обратиться к квалифицированным специалистам.
Диагональное (перекрестное) подключение
Наиболее эффективная схема, особенно для однотрубных систем и радиаторов с большим количеством секций (более 12). Подающая труба подключается к верхнему патрубку с одной стороны, а обратная — к нижнему с противоположной. Это обеспечивает равномерный прогрев всего объема прибора по диагонали и максимальную теплоотдачу.
Нижнее подключение
Идеальный вариант с эстетической точки зрения, так как подводящие трубы можно скрыть в полу или плинтусе. Реализуется с помощью специальных узлов нижнего подключения (так называемых «радиаторных биноклей»). Такие модели часто комплектуются встроенными термостатическими вентилями. Несмотря на более высокую стоимость, это популярное решение для современных интерьеров.
Боковое (одностороннее) подключение
При боковом подключении тепловая мощность радиатора используется практически полностью.
Самый распространенный и экономичный вариант. Трубы подачи и обратки подключаются с одной стороны: к верхнему и нижнему патрубкам соответственно. Эта схема обеспечивает хорошую эффективность для радиаторов средней длины. Для очень длинных батарей может применяться боковое диагональное подключение, которое улучшает прогрев, но выглядит менее аккуратно.
Критерии выбора и лучшие производители
При подборе радиатора ключевыми параметрами являются тепловая мощность и габариты. Для предварительного расчета можно ориентироваться на норму: на обогрев 1 м² помещения с высотой потолков до 3 м требуется примерно 100 Вт тепловой энергии. Длина радиатора обычно составляет 60-70% от ширины оконного проема для создания эффективной тепловой завесы.
Среди проверенных производителей можно выделить:
- Российские бренды: Лидея, Prado, Конрад, Лемакс.
- Европейские бренды: Kermi (Германия), Buderus (Германия), Purmo (Финляндия/Польша), Rom (Италия).
Рекомендации по эксплуатации и обслуживанию
Чтобы радиатор служил долго и эффективно, важно соблюдать простые правила:
- Используйте терморегуляторы: радиаторы с ручными или автоматическими терморегуляторами позволяют гибко управлять температурой в комнате и экономить энергию.
- Установите запорную арматуру: шаровые краны на подводящих трубах позволят перекрыть воду для ремонта или замены батареи без остановки всей системы.
- Регулярно удаляйте воздух: для поддержания максимальной теплоотдачи необходимо стравливать воздух из радиаторов с помощью кранов Маевского.
- Следите за качеством теплоносителя: используйте подготовленную воду или специальные антифризы, чтобы замедлить процессы коррозии.
Выбор стального панельного радиатора — ответственная задача. Внимательно изучив все характеристики, преимущества, недостатки и особенности монтажа, вы сможете подобрать оптимальную модель для комфортного и экономичного отопления вашего дома. В сложных случаях не пренебрегайте консультацией с теплотехниками.
