Регулировочные краны — это ключевые элементы запорной арматуры в системе отопления, которые обеспечивают управление потоком теплоносителя через радиаторы. С течением времени их ассортимент и функциональные возможности значительно расширились. Разобравшись в основных типах и особенностях этих устройств, можно подобрать оптимальный вариант для эффективной и комфортной работы отопительной системы в вашем доме или квартире.
Основные функции регулировочного крана
Регулировочные вентили, устанавливаемые на радиаторы, выполняют несколько важных задач в обвязке системы отопления. Их основное назначение — управление подачей теплоносителя в батареи, что позволяет открывать или перекрывать поток. Современные нормы монтажа отопительных систем делают установку такой запорной арматуры обязательной.
Наличие этих элементов позволяет в аварийной ситуации оперативно отсечь радиатор от системы для ремонта, не сливая весь теплоноситель из труб. Кроме того, с их помощью можно балансировать систему: ограничивать объем циркулирующей жидкости для достижения комфортной температуры в разных комнатах. Это особенно актуально для частных домов и квартир с неравномерным прогревом.
Управление тепловыми потоками способствует экономии энергоресурсов, снижению расхода теплоносителя и правильному распределению давления в контурах. Отдельные виды регулировочных кранов, оснащенные термостатическими головками, автоматически поддерживают заданную температуру в помещении.
Разновидности и ключевые параметры кранов
Запорно-регулирующая арматура для радиаторов представлена несколькими основными типами устройств:
- Термостатические клапаны — устройства с термической головкой, автоматически поддерживающие установленную температуру воздуха.
- Шаровые краны — простые запорные устройства, предназначенные для полного открытия или закрытия потока.
- Балансировочные вентили — ручные регуляторы, позволяющие точно настраивать расход теплоносителя через каждый радиатор для равномерного прогрева всех помещений.
- Воздухоотводчики — краны Маевского (ручные) или автоматические клапаны для стравливания воздуха из системы.
Шаровый кран
С термической головкой
Кран Маевского
Балансировочный
К этому списку также можно отнести промывочные и сливные краны, а также обратные клапаны, которые предотвращают движение теплоносителя в обратном направлении в системах с принудительной циркуляцией.
При выборе любого регулировочного вентиля необходимо учитывать следующие технические параметры:
- Типоразмер и присоединительная резьба — должны соответствовать параметрам радиатора и подводящих труб.
- Рабочее давление — максимальное давление в системе, которое способен выдержать кран.
- Максимальная температура теплоносителя — предельно допустимый нагрев рабочей среды.
- Пропускная способность (Kvs) — характеристика, определяющая объем жидкости, проходящей через кран при полностью открытом положении.
Для корректной и долговечной работы устройства все эти параметры нужно рассматривать в комплексе.
Как работают разные типы кранов
Принцип действия проще всего понять на примере шарового крана. Управление им осуществляется поворотом рукоятки (рычага или «барашка»):
- Поворот ручки передает усилие на запорный элемент — металлический шар со сквозным отверстием.
- Шар вращается внутри корпуса, либо открывая проход для теплоносителя, либо полностью его перекрывая.
- Положения у такого крана всего два: «открыто» и «закрыто». Плавно регулировать поток с его помощью невозможно.
Вентильные (или балансировочные) краны устроены иначе. Их конструкция позволяет плавно изменять сечение проходного отверстия за счет нескольких оборотов штока. После настройки нужного положения вентиль можно зафиксировать, чтобы избежать случайного сдвига. Такие устройства обычно устанавливаются на выходе из радиатора.
Существуют и более сложные модели вентильных кранов с расширенным функционалом, например, со шкалой настройки или возможностью подключения сервопривода для автоматического управления.
Особенности монтажа и настройки
Установка простых шаровых кранов, как правило, не вызывает сложностей. Их монтируют на подводках к радиатору (на входе и/или выходе) с помощью резьбовых соединений. Эти устройства не требуют последующей регулировки.
Монтаж регулировочных (балансировочных) вентилей на выходе из батареи — задача более ответственная. Для их установки и последующей точной настройки расхода теплоносителя часто требуется привлечение специалиста, особенно в сложных разветвленных системах. При самостоятельном монтаже необходимо строго следовать инструкции производителя.
При выборе крана важно обращать внимание на его конструктивное исполнение. Для удобства обслуживания предпочтительны модели с накидной гайкой («американкой»), которые позволяют быстро демонтировать радиатор. Материал корпуса должен быть качественным — лучше всего толстостенная латунь. Рабочее давление крана должно с запасом превышать давление в вашей системе отопления.
Ключевые рекомендации по установке:
- В однотрубных системах отопления обязательна установка байпаса (перемычки) с небольшим смещением относительно основной трубы.

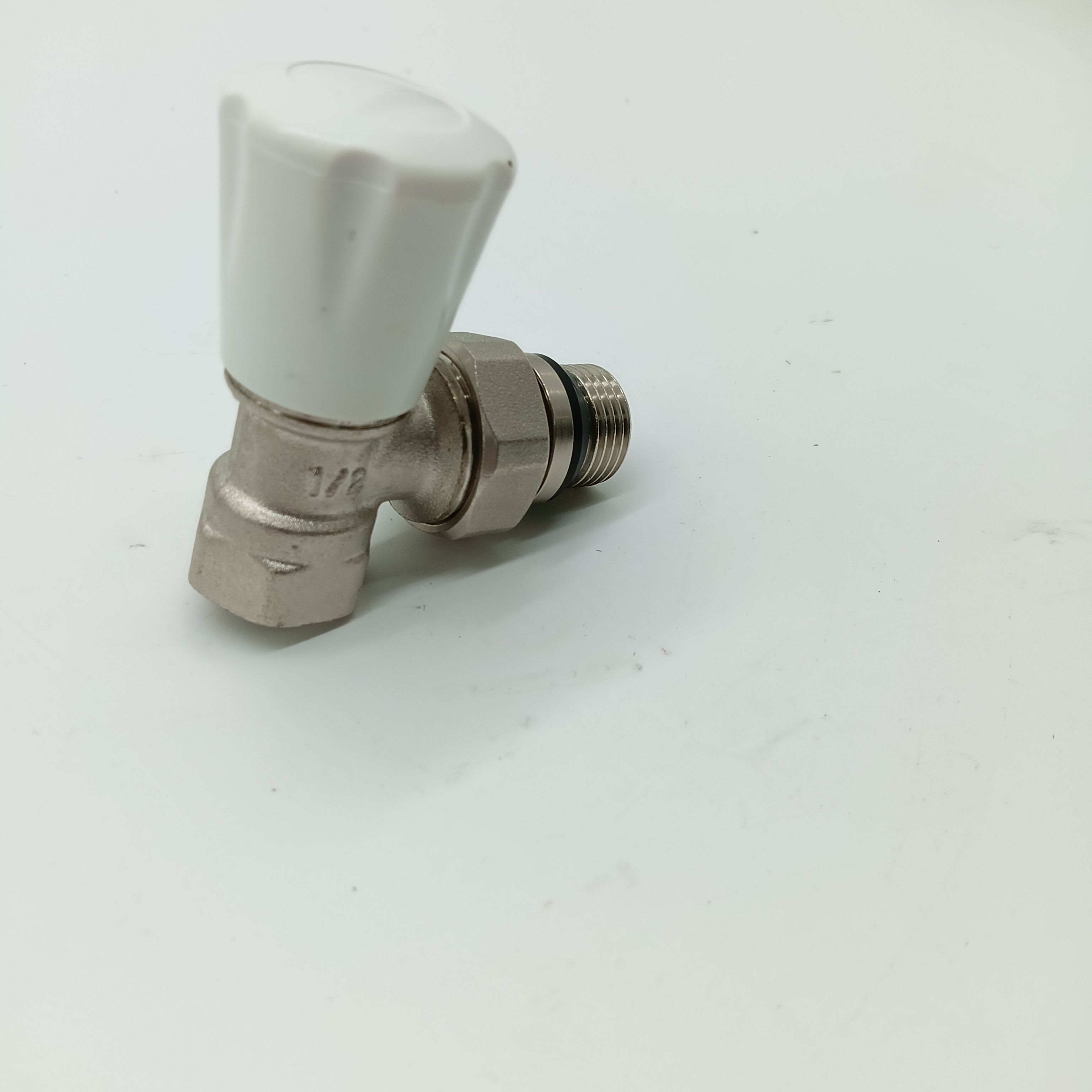

- Для радиаторов с боковым или нижним подключением могут потребоваться краны угловой формы.
- Настройка балансировочных вентилей — это инженерная задача, требующая расчетов и опыта. Без специальных знаний правильно отрегулировать систему будет сложно.
Обзор популярных производителей
Среди множества брендов на рынке запорной арматуры хорошо зарекомендовали себя изделия компаний Honeywell (США), Valtec и Itar (Италия).
Valtec часто занимает лидирующие позиции в рейтингах благодаря высокому качеству. Краны изготавливаются из сантехнической латуни марки CW617N, а не из более хрупкого силумина. Они рассчитаны на температуру от -30°C до +150°C и давление до 40 бар. Срок службы — не менее 25 лет.
Преимущества Valtec:
- Широкий ассортимент: прямые и угловые модели, с полусгонами, разные цвета.
- Износостойкие тефлоновые или EPDM-уплотнители.
- Ремонтопригодность (возможна замена штока и уплотнений).
Недостаток — относительно высокая цена и то, что шаровая заслонка и ее седло замене не подлежат.
Itar — еще один итальянский производитель, работающий по стандарту качества ISO 9001. Продукция отличается стабильным качеством благодаря автоматизированному производству, минимизирующему человеческий фактор.
Минусы Itar — не самый широкий выбор диаметров и, как правило, только красный цвет рычагов у шаровых кранов.
Honeywell предлагает надежные балансировочные клапаны с усиленным латунным корпусом. Отличительная особенность некоторых линеек — возможность электрического управления: клапаном можно управлять дистанционно с пульта или контроллера, что удобно в системах «умный дом».
Достоинства Honeywell:
- Доступная цена при хорошем качестве.
- Высококачественные уплотнительные материалы.
- Широкий рабочий диапазон температур (от +2°C до +130°C).
- Рабочее давление до 16 бар.
Ограничение — большинство моделей предназначено для монтажа на оборудование с наружной резьбой.
Выбор конкретной модели зависит от вашего бюджета, типа системы отопления и требуемого функционала. Качественный регулировочный кран — это инвестиция в эффективность, комфорт и долговечность работы всей отопительной системы.
