Современный быт и производство насыщены электроприборами, что делает актуальным вопрос выбора надежного кабеля для их подключения. Провод ПВС заслуженно считается одним из лучших решений для многих задач благодаря своей гибкости, безопасности и универсальности. В этой статье мы подробно разберем его маркировку, технические параметры и сферы применения.
Что такое провод ПВС и где его применяют?

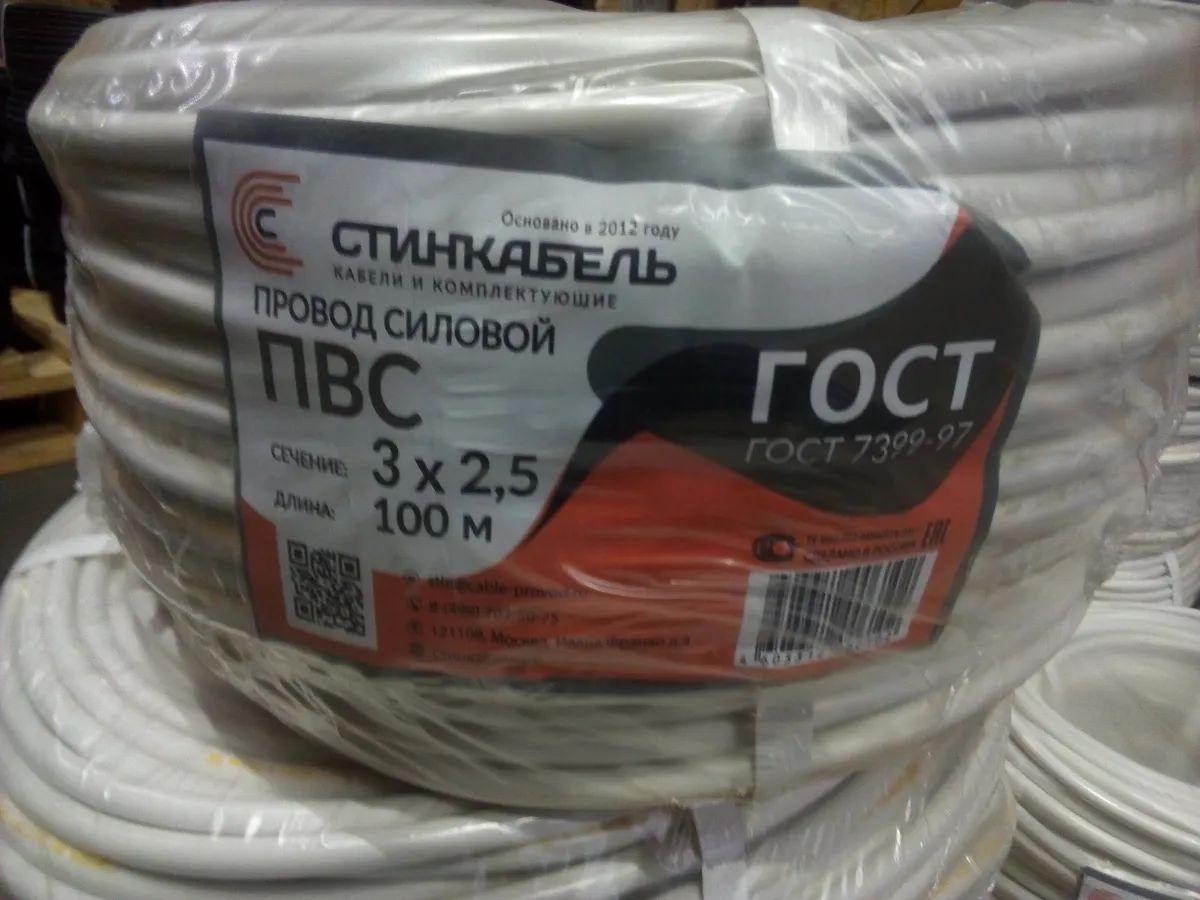

На изображении показан пример маркировки провода ПВС.
Провод ПВС — это оптимальный выбор для бытовых и промышленных нужд. Его популярность обусловлена отличным сочетанием характеристик. Аббревиатура расшифровывается просто: Провод с Виниловой изоляцией, Соединительный. Конструктивно он имеет круглое сечение.
Существуют и модификации. Например, ПВСП — это плоский провод с параллельно расположенными жилами и овальным сечением. Буква Т в маркировке (ПВС-Т) указывает на устойчивость к сырости и тропическому климату, а Н в ПВСН — на принадлежность к 5-му (высшему) классу гибкости. Отсутствие буквы «А» в начале маркировки всегда означает, что жилы выполнены из меди.
Области применения провода ПВС чрезвычайно широки:
- Подключение и ремонт бытовой техники и электроинструмента.
- Организация временной электропроводки в жилых, офисных и подсобных помещениях.
- Изготовление удлинителей и переносок для различных нужд.
- Электроснабжение малой садовой и сельскохозяйственной техники.
- Промышленное применение для питания оборудования с высоким энергопотреблением.
Фактически, ПВС является штатным элементом конструкции большинства современных бытовых приборов и электроинструментов.
Конструктивные особенности и виды провода ПВС
На схеме показано устройство трехжильного провода ПВС.
ПВС классифицируется как провод (а не кабель) и предназначен для сетей напряжением до 380 В. Количество жил варьируется от 2 до 5. Каждая жила состоит из множества тонких медных проволочек, что и обеспечивает гибкость. Жилы имеют индивидуальную цветную изоляцию для удобства монтажа: фаза — коричневый, белый, красный или черный; ноль — синий или голубой; заземление — желто-зеленый. Общая внешняя оболочка также может быть разного цвета.
Провода ПВС можно классифицировать по нескольким параметрам:
- Наружный и внутренний: Наружный вариант (часто с тремя жилами) предназначен для подачи питания от уличного щитка к дому. Внутренний не имеет усиленной защиты от влаги и используется только внутри помещений.
- Материал жилы: Медные жилы обеспечивают высокую проводимость, прочность и стойкость к коррозии. Алюминиевые дешевле, но требуют специальной обработки для долговечности.
Дополнительные буквы в маркировке других кабелей несут свою информацию:
- Т — стойкость к плесени и грибкам.
- Б — бронированный.
- У — пониженный температурный минимум эксплуатации.
- ПС — самозатухающая оболочка.
- Г — голый, без изоляции.
- СП — силовой.
Также провода различаются по типоразмерам: количеству и сечению жил, весу и форме сечения.
Ключевые технические характеристики ПВС
В таблице приведены основные параметры провода ПВС.
Главные эксплуатационные характеристики стандартны для всех типов ПВС и определяются сечением жил:
- Максимальное рабочее напряжение: 450 В для переменного тока.
- Частота тока: до 50 Гц.
- Допустимый нагрев жилы: до +70°C (термостойкость класса Y).
- Класс пожарной безопасности: стандартный (не распространяет горение).
- Диапазон температур эксплуатации: от -20°C до +40°C.
Провод отличается высокой механической прочностью и электрическим сопротивлением изоляции. Он выдерживает до 30 000 циклов изгиба, что подтверждает его гибкость и надежность.
Нормативная база: ГОСТы и срок службы
На фото показан бытовой удлинитель, собранный на основе провода ПВС.
Производство провода ПВС регламентируется ГОСТ 7399-97. Этот документ устанавливает сортамент, методы испытаний, требования безопасности, а также механические и электрические параметры. Производители могут варьировать некоторые значения в рамках допустимых норм.
Согласно ГОСТу, провод выпускается в 2-х, 3-х, 4-х и 5-ти жильном исполнении. Сечение жил может быть от 0.75 до 16 мм². Провода с максимальным сечением производятся только на крупных кабельных заводах.
Технология изготовления также нормирована: для сечений 0.75–2.5 мм² скрутка жил должна быть левой, без заполнителя внутри.
Срок службы провода зависит от условий: при использовании в подвижных соединениях (удлинители) он составляет около 6 лет, а при стационарной прокладке может достигать 10 лет.
Правила и особенности монтажа
При подключении ПВС к автоматам, розеткам или вилкам концы жил зачищают. Согласно Правилам Устройства Электроустановок (ПУЭ), для надежного контакта рекомендуется использовать опрессовку специальными наконечниками.
При уличной прокладке необходимо учитывать перепады температур, влажность, ультрафиолет и риск повреждений. Обязательна защита в виде гофрированных труб, закрепленных на несущих конструкциях.
Важно помнить: ПВС не предназначен для прямой прокладки в земле. В исключительных случаях его можно поместить в двустенную трубу. Во влажных помещениях категорически запрещены обычные скрутки. Надежное соединение обеспечивают клеммные колодки или термоусадочные трубки с герметиком.
Критерии выбора качественного провода ПВС
Для бытовых нужд обычно достаточно трехжильного провода. Его сечение подбирается исходя из мощности подключаемого оборудования. Провод продается в бухтах, чаще всего по 10, 25, 50 и 100 метров. Цена за метр зависит от сечения, количества жил и производителя.
На рынке много контрафактной продукции. Чтобы избежать покупки подделки, стоит проверить сертификат соответствия у продавца. Для промышленных объектов критически важна жила заземления, поэтому часто применяется четырехжильный медный ПВС.
Сравнение с кабелем ВВГ: что выбрать?
В таблице наглядно сравниваются характеристики кабеля ВВГ и провода ПВС.
Кабель ВВГ — еще один популярный тип проводниковой продукции. Он рассчитан на более высокое напряжение (до 3000 В) и мощность. Основное отличие — в классе гибкости. ПВС (5-й класс) состоит из множества тонких проволочек, что делает его гибким. ВВГ (1-й или 2-й класс) имеет более толстые проволоки или даже моножилу, поэтому он жестче.
Отличается и конструкция: у ВВГ жилы могут быть не только круглыми, но и секторными, что экономит пространство. Толщина изоляции у ВВГ, как правило, больше. Он лучше подходит для стационарной скрытой проводки в стенах и под штукатуркой, а для уличной прокладки также требует защиты.
Плюсы, минусы и итоги
На изображении видна круглая форма провода ПВС.
Преимущества провода ПВС:
- Высокая гибкость и эластичность, удобство укладки в сложных трассах.
- Универсальность: подходит для сетей 220 В и 380 В.
- Не поддерживает горение (при одиночной прокладке).
- Относительно небольшой вес.
Недостатки провода ПВС:
- Не предназначен для скрытой стационарной проводки из-за ограниченного срока службы в таких условиях.
- Круглая форма неудобна для монтажа под отделку (штукатурку, гипсокартон).
В заключение, провод ПВС — это надежное и проверенное решение для подключения приборов, создания удлинителей и временных сетей. Однако для монтажа постоянной скрытой электропроводки в доме или квартире лучше выбрать специализированный кабель, например, ВВГнг или NYM, чьи характеристики больше соответствуют этой задаче.
