Промежуточное реле – это ключевой компонент в электротехнике, выполняющий роль посредника в электрических цепях. Его основная задача заключается в преобразовании и усилении управляющих сигналов, а также в коммутации (замыкании и размыкании) различных цепей. Этот аппарат служит для координации работы отдельных блоков оборудования, элементов и мощных исполнительных устройств. Благодаря своей универсальности, промежуточные реле нашли широкое применение как в промышленных системах автоматизации, так и в бытовой технике.
Назначение промежуточного реле
Промежуточное реле выполняет вспомогательные функции в системах управления. Оно предназначено для контроля и управления работой станков, технологических комплексов и других устройств. Главное его преимущество – способность обеспечивать одновременную коммутацию нескольких независимых электрических цепей одним сигналом.
Например, при поступлении управляющего импульса один контакт реле может подать аварийный сигнал на панель управления, а другой – отключить силовую часть оборудования. Или же одним действием можно запустить основной механизм, а другим – активировать вспомогательную систему, например, охлаждения или сигнализации.
Кроме того, промежуточные реле (РП) применяются для создания временных задержек в цепях управления, что необходимо при работе с высокими нагрузками. Они также часто используются для управления более мощными силовыми реле или контакторами, которые коммутируют большие токи под высоким напряжением, выступая таким образом в роли усилителя сигнала. Своё название «промежуточное» реле получило именно потому, что в цепи управления оно занимает позицию между источником управляющего сигнала (например, кнопкой или датчиком) и силовыми исполнительными цепями.
Устройство промежуточного реле
Конструктивные особенности реле могут варьироваться в зависимости от производителя и конкретного назначения, однако базовый принцип устройства остаётся общим. Стандартный электромагнитный прибор состоит из следующих ключевых узлов:
- Электромагнитная катушка с сердечником.
- Магнитопровод.
- Возвратная пружина.
- Подвижный якорь.
- Группа контактов (подвижных и неподвижных).
Катушка, намотанная из множества витков изолированного медного провода, вместе с металлическим сердечником образует электромагнит. Над катушкой расположен подвижный якорь из металла, который удерживается в исходном положении возвратной пружиной. На якоре закреплены подвижные контакты, а напротив них находятся парные неподвижные контакты. Магнитопровод, улучшающий прохождение магнитного потока, обычно состоит из сердечника, ярма (Г-образной пластины) и якоря.
Реле могут быть рассчитаны на работу как с постоянным (DC), так и с переменным (AC) током, в широком диапазоне напряжений – от 12 до 220 вольт. Внешне они часто похожи, но устройство для переменного тока обычно имеет магнитопровод, набранный из отдельных изолированных пластин (для уменьшения потерь на вихревые токи), в то время как для постоянного тока сердечник часто делают цельным.

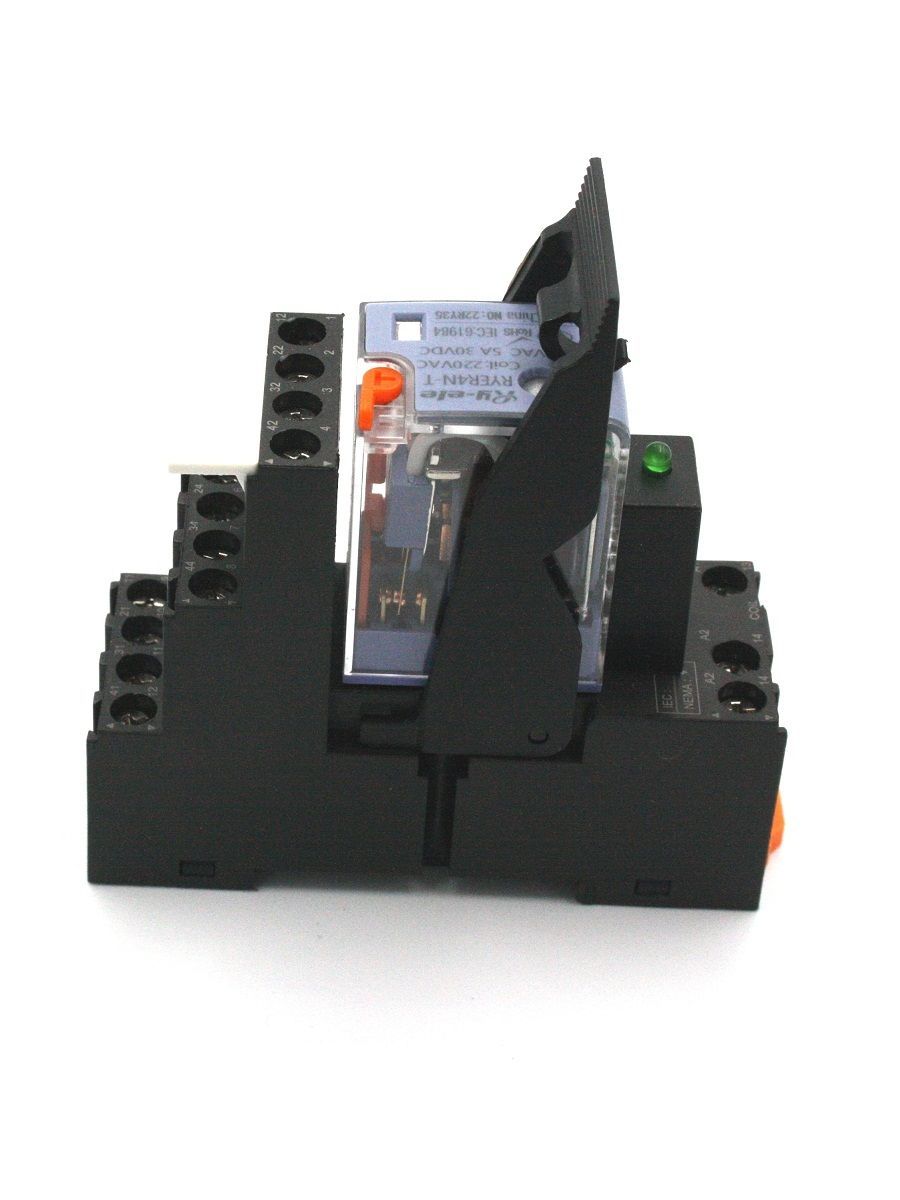

Для удобства и стандартизации монтажа современные промежуточные реле, включая модели на 220В, чаще всего предназначены для установки на DIN-рейку – стандартный металлический профиль в электрощитах. Для этого используется специальная монтажная колодка (клеммник) с отверстиями для контактов реле и винтовыми зажимами для подключения внешних проводов. Контакты на таких колодках обычно имеют сквозную нумерацию для простоты подключения.
Виды и классификация промежуточных реле
По принципу действия реле делятся на два основных типа: электромеханические (классические) и электронные (полупроводниковые). Электромеханические отличаются высокой надёжностью, долговечностью и способностью работать в сложных условиях, но могут уступать в быстродействии и точности. Электронные реле, часто также монтируемые на DIN-рейку, лишены механического износа и обеспечивают более высокую скорость работы.
По своему функциональному назначению РП можно разделить на несколько категорий:
- Комбинированные: устройства, работающие в связке с другими приборами в составе сложных систем.
- Логические: используются в цифровых схемах и системах, работающих на основе микропроцессоров.
- Измерительные: имеют механизм настройки и срабатывают при достижении сигналом определённого, заранее заданного уровня (например, по напряжению или току).
Также реле классифицируют по способу воздействия на цепь (прямые и косвенные), по типу срабатывания (максимальные – при превышении порога, и минимальные – при снижении ниже порога) и по методу включения в цепь (первичные – прямое подключение, и вторичные – через трансформаторы тока или напряжения).
Отдельную обширную группу составляют реле защиты (контроля фаз, напряжения и т.д.), которые по принципу действия могут быть схожи с промежуточными, но имеют более узкую специализацию.
Принцип работы промежуточного реле
Работа электромагнитного реле основана на простом физическом принципе. В исходном состоянии, когда напряжение на катушку не подано, якорь под действием возвратной пружины отжат от сердечника, а контакты находятся в своём нормальном положении.
При подаче напряжения на обмотку катушки через неё начинает протекать электрический ток, создавая магнитное поле. Это поле намагничивает сердечник, который с силой притягивает к себе металлический якорь, преодолевая сопротивление пружины. Якорь, двигаясь, приводит в действие закреплённые на нём подвижные контакты. В зависимости от конструкции, контакты либо замыкаются с неподвижными парами (в нормально разомкнутых контактах), либо размыкаются с ними (в нормально замкнутых).
После снятия напряжения с катушки магнитное поле исчезает, сердечник размагничивается, и возвратная пружина возвращает якорь с контактами в исходное положение.
Одно реле может содержать несколько независимых групп контактов (например, 2 нормально разомкнутых (NO) и 2 нормально замкнутых (NC)), что позволяет управлять несколькими цепями одновременно. К материалам контактов предъявляются высокие требования: низкое переходное сопротивление, стойкость к электрической эрозии и привариванию, долговечность. Чаще всего для их изготовления используют сплавы на основе серебра.
На электрических схемах катушка реле обозначается прямоугольником с буквой «К» и номером (например, К1). Её контакты на схеме обозначаются этой же буквой с двумя цифрами, разделёнными точкой: первая – номер реле, вторая – номер контактной группы (например, К1.1, К1.2). Важно помнить, что на схемах контакты всегда изображаются в состоянии, соответствующем отсутствию напряжения на катушке. Схема расположения и маркировка контактов обычно нанесена на корпусе самого реле или его защитной крышке.
Области применения промежуточных реле
Промежуточные реле являются неотъемлемой частью подавляющего большинства схем управления, питания и защиты. Их можно встретить на промышленных подстанциях, в диспетчерских пунктах, системах автоматизации котельных и производственных линий. Здесь они выполняют задачи одновременной или последовательной коммутации цепей управления, блокировок и сигнализации.
В быту и коммунальном хозяйстве РП активно используются. Например, в системе автоматического водоснабжения сигнал от датчика давления или поплавкового выключателя через промежуточное реле может включать мощный погружной насос, одновременно активируя индикацию на пульте. В системах отопления и подогрева воды реле часто выступает в роли усилителя слабого сигнала от термостата: получив команду, оно своими контактами подаёт питание на ТЭН бойлера, тёплого пола или другого нагревательного прибора значительной мощности.
Кроме того, эти устройства широко применяются в телекоммуникациях, вычислительной технике и системах безопасности.
Основные параметры и характеристики
- Номинальное напряжение и род тока катушки (например, 220В AC). Указывается на корпусе.
- Коммутационная способность контактов – максимальные ток и напряжение, которые могут коммутировать контакты реле.
- Количество и тип контактных групп (например, 4NO (нормально разомкнутых)).
- Напряжение и ток срабатывания/отпускания.
- Сопротивление обмотки катушки.
- Время срабатывания и отпускания.
- Степень защиты корпуса (IP) и климатическое исполнение, определяющие условия эксплуатации (температура, влажность, запылённость).
- Способ монтажа (на DIN-рейку, на панель, на шасси).
- Габаритные размеры.
Все эти данные содержатся в технической документации (руководстве по эксплуатации или datasheet) на конкретную модель. Промежуточное реле – это универсальный и надёжный коммутационный аппарат, разнообразие моделей которого позволяет решать широчайший спектр задач в электротехнике и автоматике.
