Водонагреватели, как проточные, так и накопительные, в обязательном порядке оснащаются устройствами защитного отключения (УЗО). Их основная задача — защитить пользователя от поражения электрическим током и предотвратить поломку самого оборудования. Срабатывание УЗО, когда водонагреватель «выбивает» автомат, обычно сигнализирует о проблемах в электросети или неисправности самого прибора. Во многих случаях диагностику и даже устранение неполадок можно провести самостоятельно, не прибегая сразу к услугам мастера.
Принцип работы, выбор и подключение УЗО
УЗО — это ключевой элемент безопасности. Оно мгновенно отключает подачу электроэнергии в случае обнаружения утечки тока или короткого замыкания. Принцип его работы основан на постоянном сравнении силы тока, входящего в прибор и выходящего из него. В идеальной исправной цепи эти значения равны. Если возникает разница (например, часть тока уходит через тело человека, коснувшегося корпуса), УЗО размыкает цепь. Порог срабатывания для защиты человека обычно составляет 30 миллиампер (мА) — это безопасное для жизни значение.
Критерии выбора защитного устройства
Чтобы УЗО эффективно выполняло свою функцию, оно должно соответствовать характеристикам водонагревателя и домашней сети. Вот основные параметры для выбора:
- Номинальный ток. Должен соответствовать или превышать мощность водонагревателя и возможности домашней сети (однофазная 220В или трехфазная 380В).
- Напряжение сети. Для стандартных квартирных бойлеров на 220В подходят однофазные УЗО, для мощного оборудования на 380В — трехфазные.
- Ток утечки (дифференциальный ток). Для защиты человека оптимален порог в 30 мА. Устройства на 100 мА и более используются чаще как противопожарные.
- Класс устройства. Для водонагревателей, работающих с пульсирующим током (например, с электронным управлением), рекомендуется класс «А». Класс «АС» реагирует только на переменный синусоидальный ток и может быть менее надежным для современной техники.
- Место установки. УЗО может монтироваться непосредственно в розетку, на кабель (в виде переходника) или в распределительный щиток на DIN-рейку. Для стационарной установки в щитке часто используются модели с маркировкой С16 или С25.
Важный момент: поскольку водонагреватель — прибор высокой мощности, его розетка должна быть обязательно заземлена. Подключение лучше выполнять отдельным трехжильным медным кабелем соответствующего сечения.
Классификация устройств защитного отключения
Качественное УЗО должно надежно отключать нагрузку, выдерживать рабочий ток и моментально реагировать на разницу между входящим и выходящим током. Производители предлагают множество моделей, которые классифицируются по нескольким признакам.
Тип тока утечки
В зависимости от типа тока, на который реагирует устройство, выделяют следующие классы:
- AC – реагирует только на переменный синусоидальный ток.
- A – срабатывает как на переменный, так и на пульсирующий постоянный ток (актуально для техники с электронными блоками управления).
- B – универсальные промышленные устройства для переменного, выпрямленного и постоянного тока.
- S и G – селективные модели с задержкой срабатывания, используются для создания каскадных систем защиты.
Также УЗО делятся на электромеханические (не зависят от напряжения в сети, срабатывают только от тока утечки) и электронные (требуют внешнего питания для работы своей схемы).
Количество полюсов
Выбор зависит от типа электросети:
- Двухполюсные (2P). Для однофазной сети. Имеют клеммы для подключения фазы и нуля.
- Четырехполюсные (4P). Для трехфазной сети. Имеют клеммы для трех фаз и нуля. Могут использоваться и в однофазной сети, но это нерационально.
Важно: количество полюсов УЗО должно соответствовать количеству проводников в защищаемой цепи.
Номинальный отключающий и дифференциальный ток
Номинальный отключающий ток (например, 6000А или 10кА) — это способность УЗО отключиться при коротком замыкании, не разрушившись. Для современных сетей предпочтительны модели на 10 кА.
Дифференциальный ток, как уже отмечалось, — это порог чувствительности к утечке. Устройства на 30 мА защищают человека, а на 100 мА и выше устанавливаются на вводе для общей противопожарной защиты.
Основные причины срабатывания УЗО в водонагревателе
Если защита срабатывает при включении бойлера, причины могут быть как в самом нагревателе, так и в электропроводке. Вот самые распространенные из них:
- Пробой ТЭНа. Наиболее частая причина. Из-за накипи или коррозии трубчатый электронагреватель теряет герметичность, вода контактирует с токопроводящей спиралью, что приводит к утечке тока на корпус. ТЭН с трещинами или вздутиями подлежит замене.
- Общая токовая утечка в проводке. Старая или поврежденная изоляция кабелей, ошибки при монтаже — все это вызывает утечки, на которые реагирует УЗО.
- Короткое замыкание на корпус. Если оголенный провод фазы касается металлического корпуса бойлера, УЗО будет срабатывать постоянно. Это крайне опасная ситуация, чреватая электротравмой.
- Несоответствие УЗО нагрузке. Слишком слабое устройство будет периодически отключаться просто потому, что не рассчитано на мощность вашего водонагревателя.
- Неисправность самого УЗО. Механический износ, «залипание» кнопки «Тест» или внутренняя поломка электроники также приводят к ложным срабатываниям.
Часто характерный признак — УЗО срабатывает не сразу при включении, а через некоторое время, после нагрева воды. Это может указывать на пробой изоляции, который проявляется при тепловом расширении материалов.
Специфические проблемы водонагревателей Thermex
Популярные бойлеры Thermex также могут стать причиной срабатывания защиты. Помимо общих неисправностей, для них актуальны:
- Интенсивное образование накипи. Твердые отложения на ТЭНе не только снижают КПД, но и способствуют его быстрому прогоранию.
- Проблемы с комплектным УЗО. Некоторые модели поставляются со встроенными устройствами защиты невысокого качества, которые быстро выходят из строя.
- Неправильное заземление в доме. Опасная ситуация, когда в стояке провод заземления подключен к рабочему нулю. При пробое на корпус ток может пойти через соседей, а ваше УЗО при этом не всегда сработает.
- Перегрузка домашней сети. Одновременное включение бойлера, электроплиты и другого мощного оборудования может привести к срабатыванию вводного автомата или УЗО из-за превышения допустимой нагрузки.
Важно: установка любого водонагревателя должна производиться только при наличии исправного контура заземления.
Ремонт или замена: что делать с неисправным УЗО

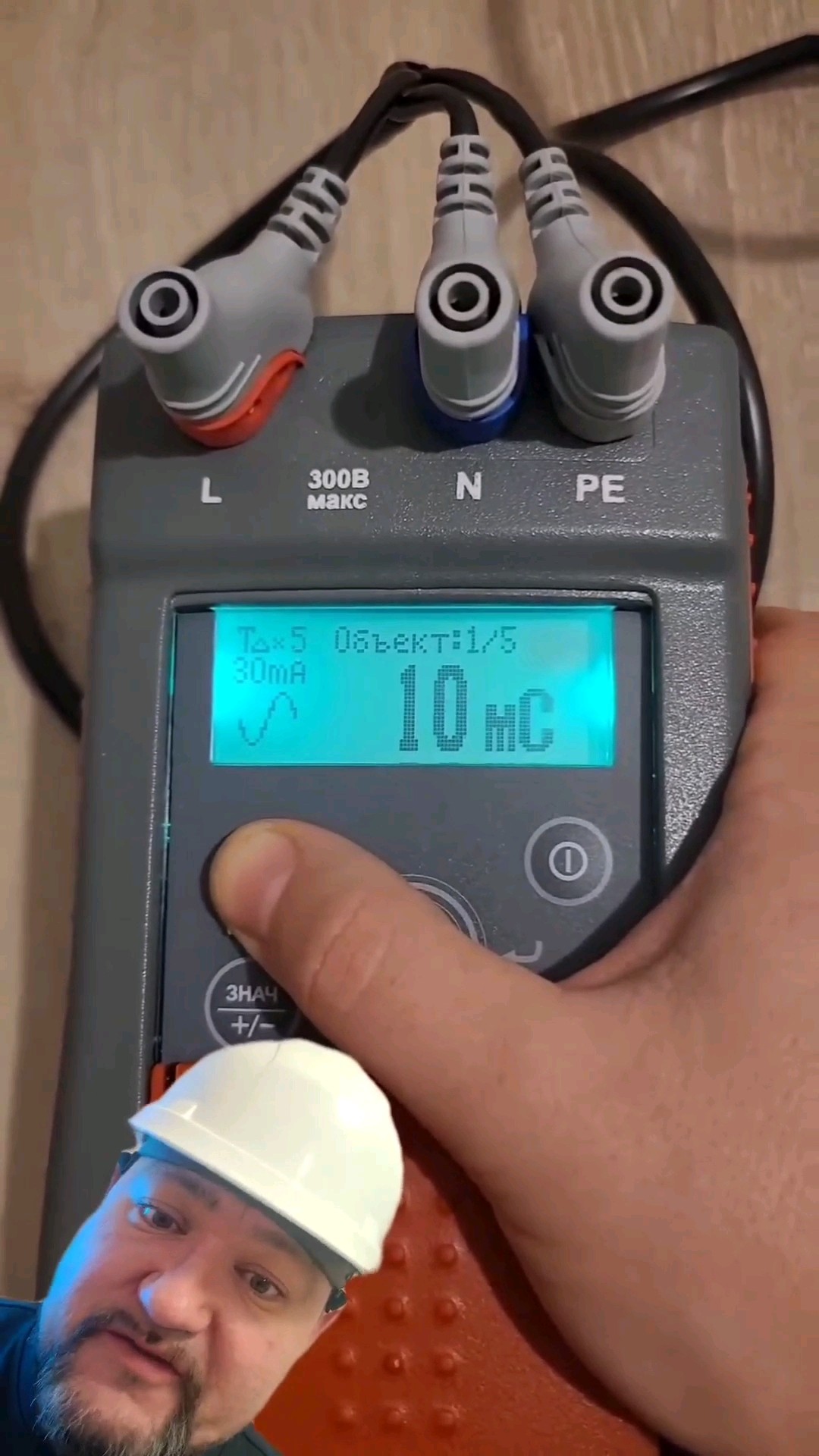

Если проверка показала, что проблема именно в устройстве защитного отключения, встает вопрос о его ремонте. Стоит отметить, что УЗО — прибор сложный, и его ремонт в домашних условиях сопряжен с трудностями, главная из которых — отсутствие принципиальной схемы. Чаще всего проще и надежнее выполнить замену на новое. Регулярно проверяйте исправность УЗО, нажимая кнопку «Тест» (должно происходить отключение).
Особенности ремонтных работ
Если вы все же решили попытаться отремонтировать устройство самостоятельно, действуйте по следующему алгоритму и с максимальной осторожностью:
- Полностью обесточьте щиток, где установлено УЗО.
- Аккуратно разберите корпус устройства, сняв герметик и открутив крепежные винты.
- Внимательно осмотрите плату на предмет видимых повреждений: почернений, вздувшихся конденсаторов, оторванных дорожек.
- По возможности, зарисуйте или сфотографируйте расположение элементов на печатной плате — это будет ваша импровизированная схема.
- С помощью мультиметра прозвоните ключевые элементы. Можно попробовать имитировать утечку, подав напряжение через резистор на управляющий электрод симистора (ключевого элемента). Если симистор исправен, он должен сработать.
- Замените неисправные детали, соберите устройство и проведите контрольный тест.
Помните, что после любого ремонта безопасность устройства не гарантирована. Надежнее всего для защиты водонагревателя использовать связку автоматического выключателя (от перегрузок и КЗ) и отдельного, правильно подобранного УЗО (от утечек).
В заключение, срабатывание УЗО на водонагревателе — это не неисправность, а штатная работа защиты, указывающая на проблему. Ее источником может быть как сам бойлер (чаще всего ТЭН), так и электропроводка, или же износившееся УЗО. Диагностику во многих случаях можно провести самостоятельно, но если вы не уверены в своих силах, лучше доверить работу квалифицированному электрику. Ремонт же самого УЗО — задача для опытных радиолюбителей, в остальных случаях целесообразна замена устройства.
