Неправильная эксплуатация, скачки и перепады давления могут привести к серьезным сбоям в работе системы отопления. Последствия таких ситуаций бывают критическими: от поломки оборудования до разрушения конструкций и угрозы жизни людей. Избежать этих опасных рисков помогает простое, но важное устройство — предохранительный клапан. Чтобы обеспечить безопасность, необходимо разбираться в их разновидностях, принципе действия и ключевых правилах выбора и монтажа.
Как работает предохранительный клапан

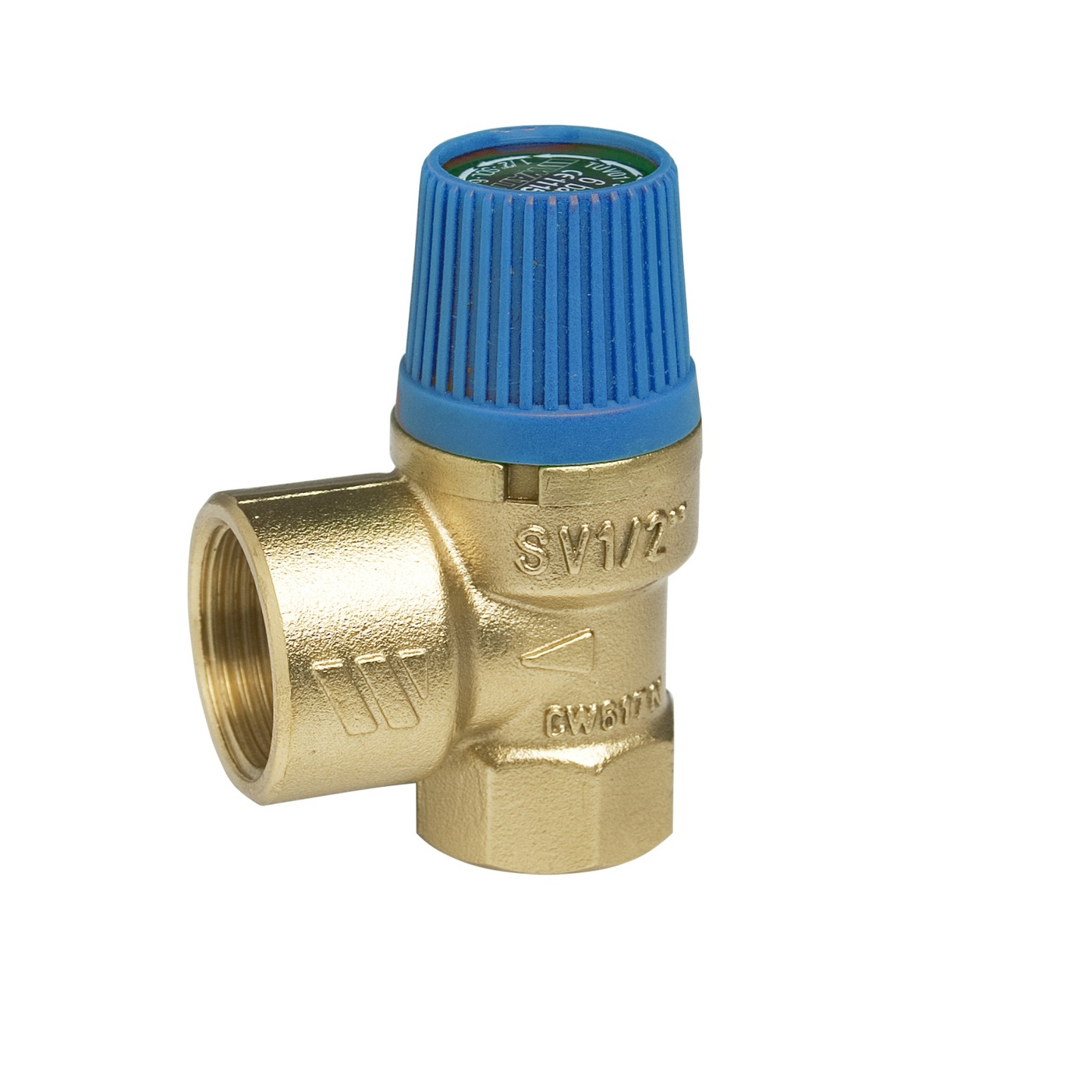

Предохранительный клапан является ключевым элементом так называемой группы безопасности системы отопления. Его сердце — стальная пружина. Благодаря своей упругости, она контролирует давление на мембрану, которая перекрывает выход наружу. Эта мембрана находится в седле и удерживается пружиной. Другой конец пружины упирается в металлическую шайбу, закрепленную на штоке, который соединен с пластиковым рычагом для ручного управления.
Алгоритм работы клапана безопасности следующий:
- В штатном режиме мембрана плотно сидит в седле, полностью перекрывая проход.
- При перегреве теплоноситель расширяется, создавая избыточное давление в закрытой системе. Обычно его компенсирует расширительный бак.
- Если давление достигает порога срабатывания клапана (чаще всего 3 бара), пружина сжимается, мембрана приподнимается и открывает проход. Излишки теплоносителя или пара сбрасываются до тех пор, пока давление не упадет и пружина снова не закроет отверстие.
- В аварийной ситуации можно выполнить принудительный сброс давления вручную, повернув верхнюю рукоятку предохранительного механизма.
Сбросной механизм устанавливают на подающей магистрали как можно ближе к котлу, оптимальное расстояние — около 0,5 метра. Важно отметить, что при постоянной работе котла на высокой мощности (температура теплоносителя около 95 °C) клапан может срабатывать циклически. Это приводит к его износу и, как следствие, к потере герметичности и подтеканиям.
Основные виды предохранительных клапанов
Мембрана под действием напора перегретого теплоносителя поднимается, обеспечивая аварийный сброс. Для систем отопления применяются несколько типов защитных механизмов, каждый из которых имеет свои особенности.
Сбросной клапан
Это самый простой тип защитного устройства. При превышении заданного давления газы или теплоноситель напрямую воздействуют на мембрану и выводятся из системы.
Рычажно-грузовой клапан
Применяется в системах с трубами большого диаметра (от 200 мм). В таких механизмах для усиления воздействия на мембрану используется груз. Давление срабатывания регулируется изменением массы этого груза. Обычно в системах с котлами такие клапаны не используются.
Обратный клапан
Это устройство выполняет двойную функцию: сбрасывает избыточное давление и обеспечивает движение теплоносителя только в одном, заданном проектом направлении, предотвращая обратный ток.
Пружинный клапан
Наиболее популярный и востребованный тип для автономных систем отопления. Отличается надежностью и простой конструкцией: шток прижимается пружиной. Порог срабатывания можно регулировать с помощью специального механизма, изменяя степень сжатия этой пружины.
Шаровой клапан
Конструкция предельно проста: проходное отверстие перекрывается металлическим шаром, который удерживается силой собственного веса. Давление срабатывания заранее рассчитано и зависит от диаметра отверстия и массы шара.
Воздушный клапан (автовоздушник)
Его основная задача — удалять из системы скопившийся воздух, который образует пробки и нарушает нормальную циркуляцию теплоносителя и работу отопления в целом.
Требования и правила установки
Клапан должен срабатывать, когда объем расширительного бака исчерпан. Установка устройства для сброса избыточного давления всегда согласуется с параметрами расширительного бака. Клапан монтируется на трубопроводе, выходящем из котла, на расстоянии 20–30 см от него. При монтаже необходимо строго соблюдать несколько правил:
- Если клапан устанавливается отдельно от готовой группы безопасности, перед ним обязательно должен стоять манометр для визуального контроля давления.
- Между котлом и клапаном запрещается устанавливать любую запорную арматуру (краны, задвижки), а также циркуляционные насосы.
- К выходному патрубку клапана необходимо подключить отводящую трубку (дренаж) для безопасного слива излишков теплоносителя в канализацию или специальную емкость.
- Для повышения эффективности защиты устройство рекомендуется устанавливать в самой высокой точке контура циркуляции теплоносителя.
- После 7–8 аварийных срабатываний клапан теряет герметичность и подлежит замене.
Предохранительный клапан — обязательный элемент любой автономной системы отопления закрытого типа, независимо от вида котла. Даже если котел укомплектован собственной группой безопасности, специалисты рекомендуют установить дополнительный клапан на отопительном контуре.
Критерии выбора подходящего клапана

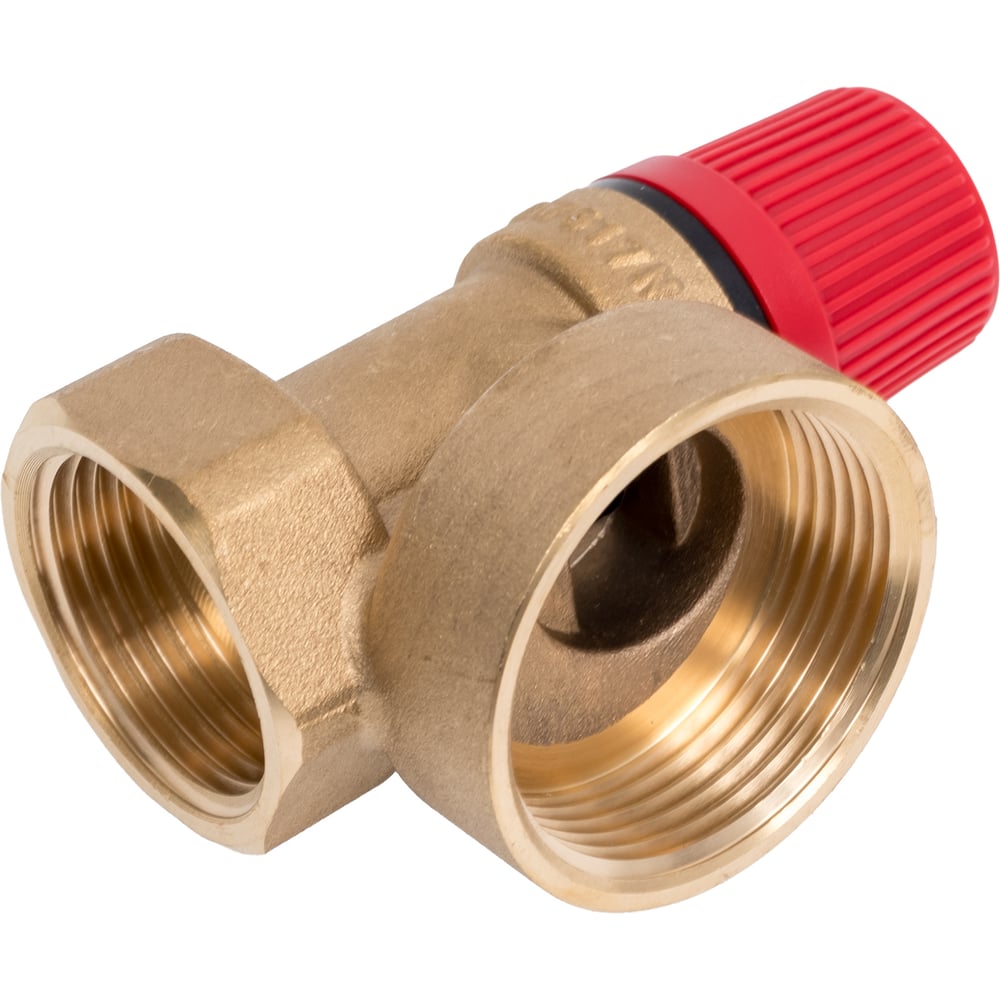

Латунные корпуса имеют низкий коэффициент теплового расширения, что снижает риск деформации и поломок. Перед покупкой предохранительного оборудования необходимо тщательно изучить технические характеристики вашего котла и смонтированной системы. В первую очередь следует ознакомиться с инструкцией производителя котла, где указаны предельно допустимые параметры.
Основные критерии выбора:
- Производительность (мощность) отопительного агрегата.
- Максимально допустимое давление в системе, на которое рассчитано оборудование.
- Диаметр присоединения клапана, который должен точно соответствовать размеру подводящего патрубка. Несоответствие приведет к повышенному гидравлическому сопротивлению, и клапан не сможет выполнять свои функции в полном объеме.
Крайне важно, чтобы диапазон регулировки давления на клапане перекрывал рабочие параметры вашей системы. Давление срабатывания клапана должно быть примерно на 25–30% выше нормального рабочего давления в системе.
Качество материалов также имеет значение. Предпочтение стоит отдавать клапанам с корпусом из латуни — этот материал меньше подвержен тепловому расширению, что снижает риск разрушения под давлением. Регулировочный узел должен быть выполнен из термостойких материалов, сохраняющих свои свойства даже при контакте с кипящим теплоносителем.
Почему срабатывает клапан: поиск и устранение причин
После нескольких аварийных срабатываний пружина ослабевает, и клапан требует замены. Исправное защитное устройство не срабатывает без причины. Каждый случай активации клапана требует анализа. Причин может быть несколько, и хотя не все они критичны, каждую необходимо проверить.
- Сбой в системе терморегуляции котла. Обычно приводит к частым срабатываниям с обильным выбросом воды.
- Неисправность расширительного бака. Проблемы могут быть в первоначальной настройке, поломке ниппеля или разрыве мембраны. Это вызывает резкие скачки давления и короткие, но частые открытия клапана.
- Давление в системе близко к граничному. Клапан может слегка подтекать из-за допустимой погрешности пружинного механизма (±20%). Для решения проблемы требуется более точная настройка системы.
- Физический износ клапана. После нескольких срабатываний его рабочие характеристики ухудшаются. Устройство нуждается в замене или ремонте.
- Ослабление или поломка пружины. Может произойти со временем, даже без аварийных ситуаций. Часто проявляется в виде подкапывания теплоносителя вокруг штока.
Проверить исправность клапана можно с помощью тестового рычага (красной рукоятки). При его повороте по часовой стрелке из клапана должна пойти вода. Течь должна прекратиться сразу после того, как вы перестанете вращать рукоятку. Если этого не происходит, возможно, устройство засорилось или вышло из строя и требует замены.
Предохранительный клапан — надежный элемент безопасности благодаря продуманной конструкции. Однако при выборе в первую очередь нужно обращать внимание на качество материалов и избегать дешевых подделок. Правильный подбор по давлению и грамотная установка — залог долгой и безопасной работы всей системы отопления.
