Понимание природы потерь электроэнергии в сетях требует знакомства с устройством самой системы электроснабжения. Она представляет собой комплекс взаимосвязанных элементов, каждый из которых вносит свой вклад в непроизводительные затраты энергии. Эти затраты неизбежны и связаны как с физическими процессами при передаче тока, так и с необходимостью питания вспомогательного оборудования подстанций. Таким образом, полностью избежать потерь в электрических цепях практически невозможно.
Виды и структура потерь
Примерная структура потерь С точки зрения энергоэффективности, потери в электросетях — это разница между количеством электроэнергии, отпущенной поставщиком в сеть, и тем объемом, который фактически учитывается приборами учета потребителей. Для систематизации, нормирования и анализа была разработана следующая классификация:
- Технологические (технические) потери, обусловленные физическими законами;
- Эксплуатационные или коммерческие потери, связанные с учетом и потреблением;
- Фактические (отчетные) потери, представляющие собой общий итог.
Технологические потери возникают из-за особенностей передачи электроэнергии: нагрева проводов, коронных разрядов на высоковольтных линиях, рассеивания энергии в трансформаторах и на контактах, а также затрат на питание собственных нужд подстанций (освещение, вентиляция и т.д.).
Коммерческие потери в основном связаны с погрешностями приборов учета, ошибками при снятии и обработке показаний, а также с хищениями электроэнергии.
Исследования показывают, что наибольшая доля потерь — до 64% — приходится на высоковольтные линии электропередачи (ЛЭП).
Коронный разряд на линии ЛЭП Значительная часть этих потерь (около 17%) обусловлена коронным разрядом — ионизацией воздуха вокруг проводов. Фактические потери определяются как разница между отпущенной и потребленной энергией. Хотя для упрощения их иногда представляют как сумму технологических и коммерческих составляющих, на практике расчет ведется по более сложной методике. Она основана на формуле, где фактические потери равны притоку энергии в сеть за вычетом нескольких ключевых составляющих:
- объем, полученный конечными потребителями;
- перетоки энергии в другие сети;
- энергия, потраченная на собственные нужды сетевого оборудования.
Полученный результат затем делится на скорректированный объем поступления энергии и умножается на 100%, чтобы получить значение в процентах. Для получения абсолютного значения (в кВт·ч) достаточно расчета числителя этой формулы.
Нагрузка без потерь и перетоки
В формуле используется понятие «нагрузка без потерь», которая учитывается специальными приборами коммерческого учета на подстанциях. Предприятия и организации оплачивают потери в сети по отдельному счетчику в точке подключения. «Перетоками» называют энергию, передаваемую из одной энергосистемы в другую. Они также учитываются как нагрузка без потерь, что упрощает расчеты, и для их фиксации используются отдельные измерительные устройства.
Собственные нужды подстанций
Потери в силовых трансформаторах подстанции Затраты на собственные нужды — это особая категория, которая учитывается в составе фактических потерь. Сюда входит энергия, необходимая для поддержания работы критически важных объектов:
- подстанций с их силовыми трансформаторами;
- административных и вспомогательных зданий.
Каждая статья расходов имеет свою нормируемую долю в общем объеме. Наибольший вклад вносят районные подстанции, где сосредоточено основное оборудование для преобразования и распределения электроэнергии.
Зарядное помещение для тяговых АКБ Величина этих затрат фиксируется отдельными счетчиками, установленными на самих подстанциях. К типичным потребителям, относящимся к этой категории, относятся:
- системы вентиляции и охлаждения трансформаторов;
- отопление, вентиляция и освещение технологических помещений;
- наружное освещение территории подстанций;
- оборудование для зарядки аккумуляторных батарей (АКБ);
- системы обогрева наружных коммутационных аппаратов;
- компрессорное и вспомогательное механическое оборудование.

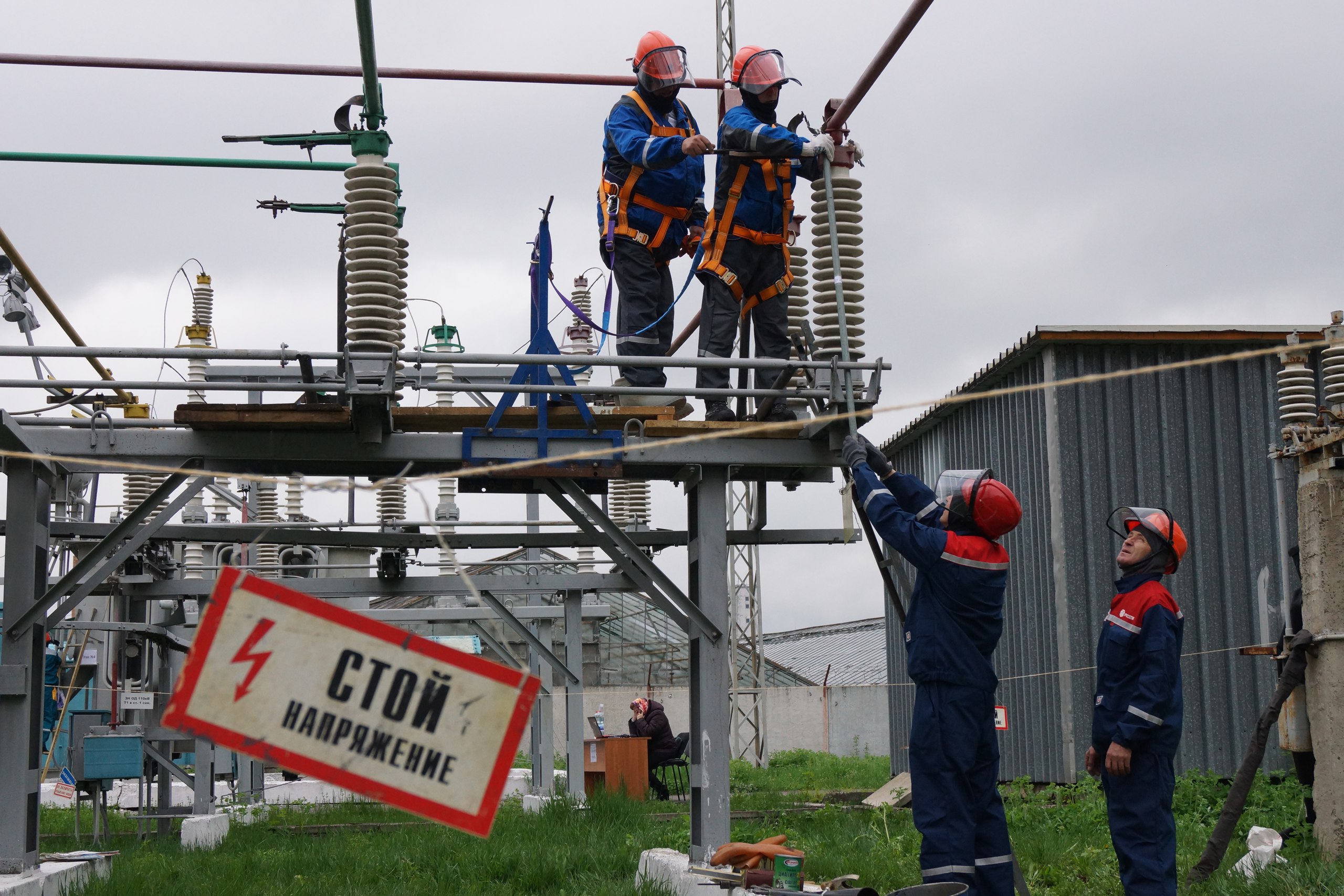

Сюда же можно отнести инструмент и оборудование, используемое для проведения ремонтных и восстановительных работ.
Коммерческая составляющая потерь
Отсутствие контроля работы приборов учета приводят к неучтенным хищениям электроэнергии Эта составляющая в первую очередь связана с погрешностями приборов учета конечных потребителей. Для ее снижения применяется комплекс организационных мер. Коммерческие потери включают не только ошибки в расчетах, но и прямые хищения электроэнергии. Ошибки в начислении платежей чаще всего возникают по следующим причинам:
- некорректные или неполные данные о потребителе в договоре;
- ошибки в применении тарифов;
- отсутствие регулярного контроля за показаниями счетчиков (характерно для СНТ и дачных кооперативов);
- неточности при корректировке уже выставленных счетов.
Споры о границах балансовой принадлежности объектов решаются в установленном законодательством порядке.
Проблема хищений электроэнергии актуальна во всем мире. Такие противозаконные действия пресекаются, а дела передаются в суд. Пик хищений традиционно приходится на зимний период в регионах с проблемами в системе теплоснабжения, что подчеркивает взаимосвязь различных видов ресурсных потерь.
Основные причины утечек электроэнергии
Большая часть энергии, произведенная трансформатором, рассеивается Для грамотного расчета и снижения потерь необходимо понимать их физические и организационные причины. Источники непроизводительных расходов делятся в соответствии с классификацией. Ключевые элементы, формирующие технические потери:
- Силовые трансформаторы. Потери происходят в основном в ферромагнитном сердечнике и обмотках, где энергия преобразуется в тепло.
- Высоковольтные линии (кабельные и воздушные). Потери возникают из-за нагрева проводов (джоулевы потери) и коронных разрядов.
- Сетевое оборудование. Различные коммутационные аппараты, измерительные трансформаторы и т.д.
На величину потерь влияет режим работы сети. Потери холостого хода (например, в трансформаторах) относительно постоянны. Потери под нагрузкой напрямую зависят от величины передаваемого тока, которая меняется в течение суток, поэтому для их оценки необходим анализ данных за определенный период (месяц, год).
Понятие нормативного показателя
Нормативный показатель потерь — это экономически обоснованная величина, утвержденная на определенный период. При его расчете анализируются все составляющие: технологические, коммерческие, затраты на собственные нужды. На основе этого анализа определяется фактическое значение и разрабатываются мероприятия по его снижению.
Норматив не является постоянной величиной и регулярно пересматривается с учетом изменений в сети и применяемых технологий.
Абсолютные потери определяются как разница между переданной мощностью и полезной нагрузкой за вычетом переменных технологических затрат. Нормативные значения для последних рассчитываются по специальным формулам, регламентированным отраслевыми документами.
Кто оплачивает потери электроэнергии
Ответ на вопрос, кто платит за потери, зависит от их вида и конкретной ситуации. Технологические потери оплачиваются всеми потребителями косвенно, так как их стоимость закладывается в тарифы на электроэнергию.
Что касается коммерческих потерь, то за превышение их сверхнормативного значения, как правило, несет финансовую ответственность сетевая или сбытовая компания, поставляющая ресурс. Это стимулирует энергокомпании к борьбе с хищениями и повышению точности учета.
Способы снижения потерь
- Оптимизация схем и режимов работы электрических сетей.
- Анализ статистики нагрузок и выявление «узких» мест.
- Компенсация реактивной мощности для снижения нагрузочных токов.
- Правильный выбор и оптимизация загрузки силовых трансформаторов.
- Модернизация оборудования, замена изношенных проводов, применение самонесущих изолированных проводов (СИП).
- Выравнивание нагрузок по фазам.
Эти мероприятия не только сокращают непроизводительные расходы, но и повышают качество электроэнергии и надежность электроснабжения.
Методика и пример расчета
Существует несколько подходов к расчету потерь в линиях электропередачи:
- Оперативный расчет (по текущим данным).
- Посуточный расчет.
- Расчет по максимальным нагрузкам за период.
- Использование обобщенных (статистических) данных.
Детальные официальные методики расчета регламентированы нормативными документами (например, РД 34.09.101-94).
Расчет потерь в силовом трансформаторе В качестве иллюстрации рассмотрим упрощенный оперативный расчет потерь в высоковольтном фидере с трансформатором ТП 6-20/0.4 кВ. Метод основан на измерении падения напряжения.
Сначала измеряются фазные напряжения на шинах подстанции и в самой удаленной точке линии при максимальной нагрузке. Определяется абсолютное и относительное падение напряжения ΔU (в % от номинала).
Процентные потери энергии W в линии 0.4 кВ можно оценить по формуле:
W = 0.7 * Kн * ΔU * t / T, где:
- Kн — коэффициент, учитывающий неравномерность нагрузки по фазам;
- ΔU — относительное падение напряжения в удаленной точке (%);
- T — общее время рассматриваемого периода (часы);
- t — время максимальных потерь (характеризует заполнение графика нагрузки).
Подставив в формулу типовые значения параметров для конкретного фидера (например, из справочных таблиц для ТП-4), можно получить оценочное значение технологических потерь, например, 11.4%. Для других типов фидеров используются соответствующие справочные данные. В интернете также доступны различные онлайн-калькуляторы для приближенных расчетов.
