Завершая электромонтажные работы, крайне важно обеспечить безопасность и надежность всех соединений. Вместо традиционной изоленты сегодня все чаще используется современное и удобное решение — термоусадочная трубка. Это изделие, специально предназначенное для изоляции и защиты электрических соединений, представлено в различных видах, каждый из которых обладает уникальными характеристиками и областью применения.
Что такое термоусадочная трубка и где она применяется
Термоусадочная трубка — это полимерное изделие со специальными добавками, которое соответствует стандартам ГОСТ 17675-87 и ГОСТ 19034-82. Ее основное назначение — создание прочной и герметичной изоляции на участках соединения проводов. При нагревании материал сжимается, плотно облегая место контакта. Благодаря долговечности и простоте использования, термоусадка нашла применение не только в бытовой электропроводке, но и в более сложных условиях:
- Защита соединений в агрессивных средах и при нестандартных температурах.
- Фиксация контактов на движущихся механизмах и оборудовании, подверженном вибрации.
- Изоляция в условиях повышенной влажности.
- Защита электропроводки в автомобилях.

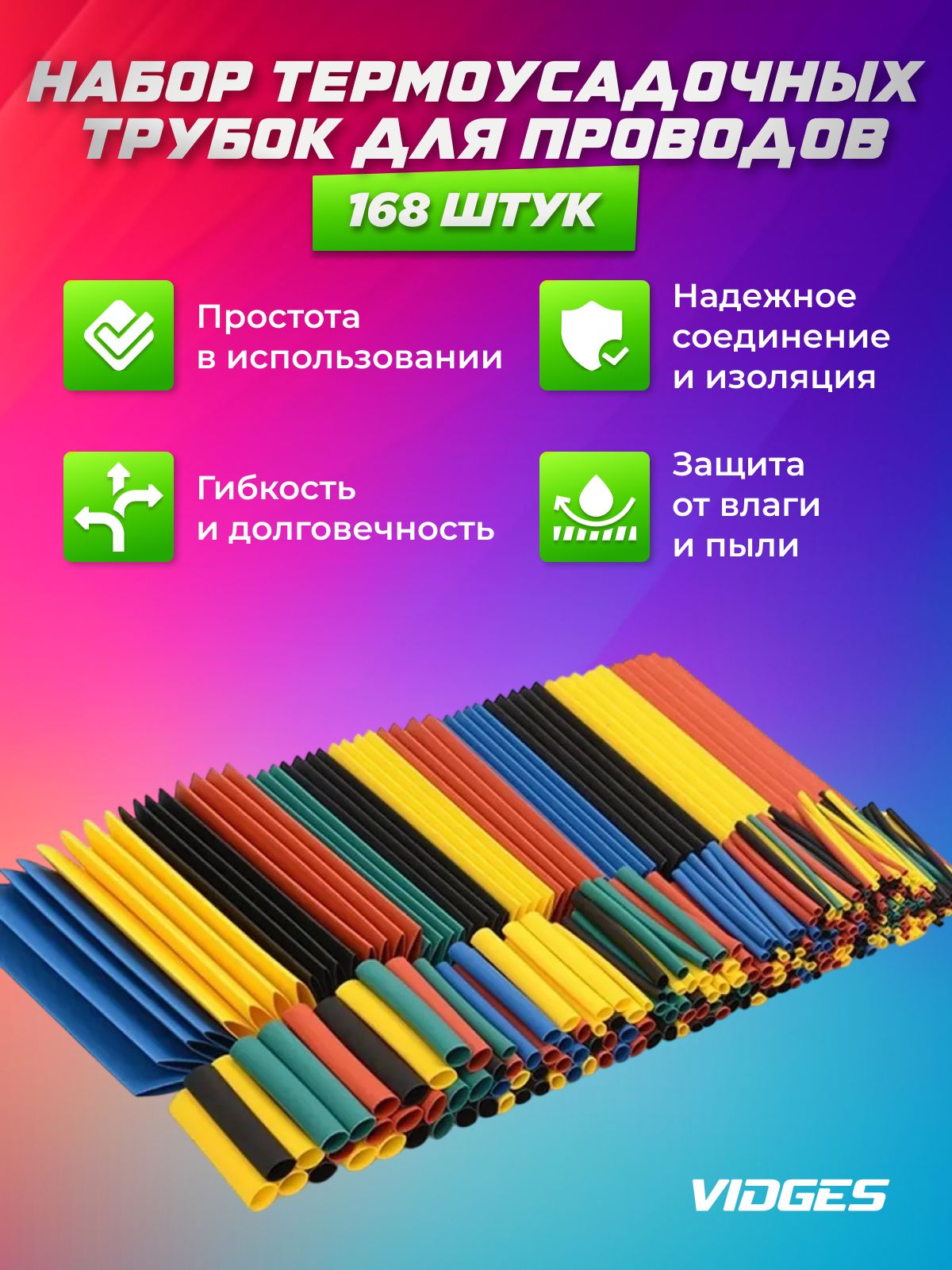

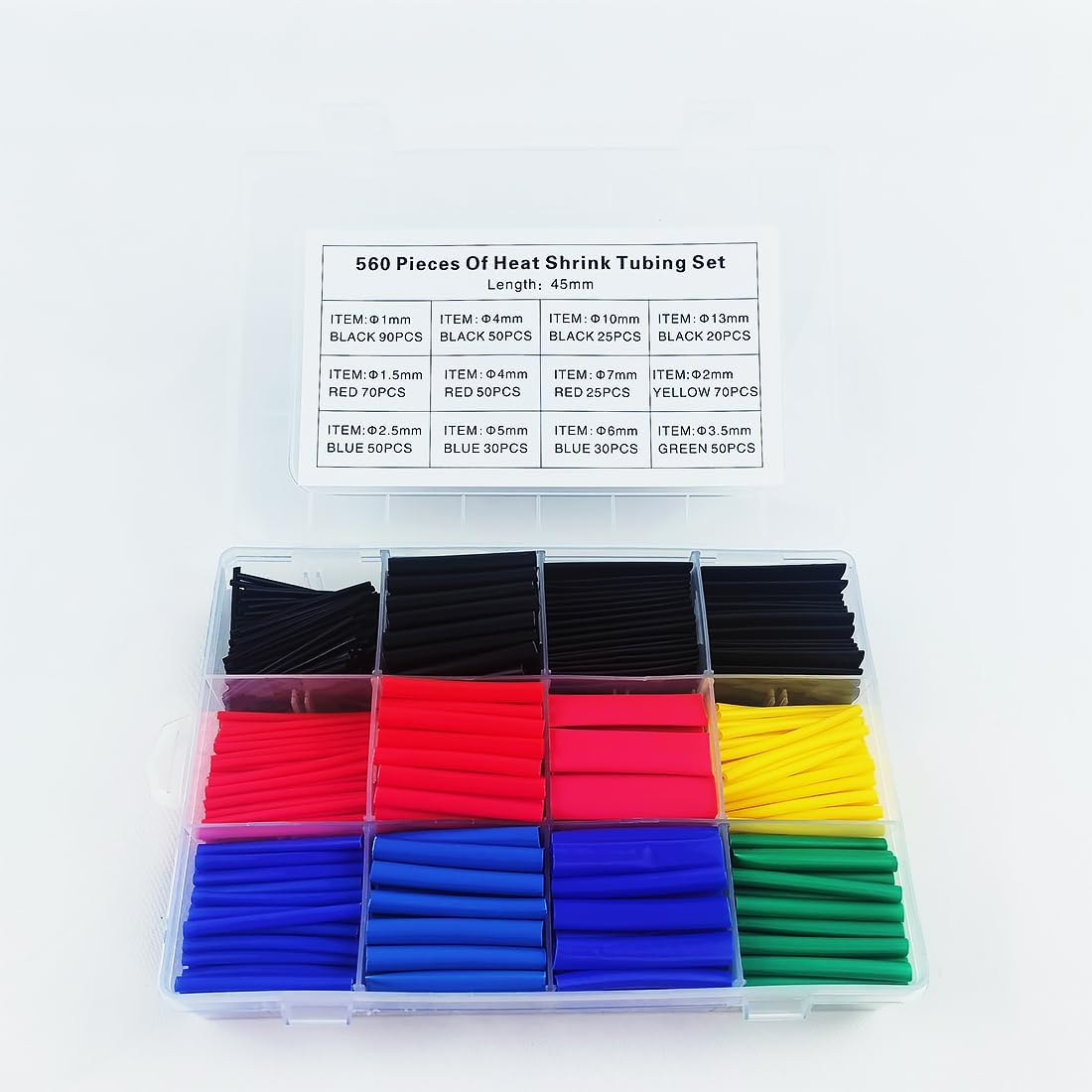

Каждая трубка имеет маркировку, указывающую на ее эксплуатационные характеристики. Часто материал продается в удобных наборах, содержащих трубки разного диаметра.
Классификация термоусадочных трубок
Чтобы выбрать правильную термоусадку, необходимо понимать, по каким параметрам они различаются. Основными критериями являются материал изготовления, способ монтажа и толщина стенок. Каждый тип подходит для конкретных задач, поэтому выбор должен быть осознанным.
Разновидности по материалу изготовления
Материал определяет термостойкость, химическую устойчивость и сферу применения трубки. Вот основные виды:
- Полиолефин: Самый распространенный материал. Обладает высокой прочностью, устойчив к температурам от -50°C до +175°C. Получается путем радиационной или химической обработки.
- Синтетический каучук: Выдерживает температуры до +175°C, устойчив к воздействию горюче-смазочных материалов (ГСМ).
- Полиэстер (ПЭТ): Отличается очень тонкими стенками и большим диаметром, что позволяет изолировать целые жгуты кабелей.
- Термопластичный ПВХ: Обладает хорошими изоляционными свойствами, но критичен к высоким температурам (не более +80°C).
- Силикон: Гибкий, нетоксичный и электроизоляционный материал. Устойчив к деформациям, но может повреждаться некоторыми химическими растворами.
- Фторопласт (PTFE): Премиальный материал с выдающимися эксплуатационными качествами: высокая термо- и химическая стойкость. Изготавливается по сложной технологии, поэтому имеет высокую стоимость.
- Коннекторы с термоусадкой: Комбинированные изделия, где в трубку встроен контактный элемент для соединения проводов.
Несмотря на разнообразие, трубки из ПВХ остаются одними из самых популярных для бытового применения благодаря оптимальному сочетанию цены и качества.
Классификация по способу монтажа
По принципу создания герметичного соединения трубки делятся на три типа:
1. Клеевые (с клеевым слоем): Внутренняя поверхность такой трубки покрыта слоем термоплавкого клея. При нагреве клей расплавляется, заполняет все пустоты и, застывая, создает дополнительную механическую прочность и абсолютную герметизацию, защищая от влаги и коррозии.
2. Бесклеевые: Создают изоляцию только за счет плотного обжатия при усадке. Подходят для задач, где не требуется высокая степень герметичности.
3. С продольной герметизацией: Фактически это термоусадочная лента с нанесенным слоем бутилкаучуковой мастики. При нагреве мастика расширяется и герметизирует стык.
Разделение по толщине стенок
Толщина стенки влияет на механическую прочность и степень усадки:
- Тонкостенные: Гибкие, легко усаживаются, подходят для изоляции тонких проводов и жгутов.
- Средней толщины: Универсальный вариант, сочетающий хорошую защиту и гибкость.
- Толстостенные: Обеспечивают максимальную механическую и химическую защиту, часто используются в промышленности.
Свойства и характеристики термоусадки
Главное свойство термоусадочных трубок — способность уменьшаться в диаметре под воздействием тепла, плотно облегая соединение. Это происходит благодаря «памяти формы», заложенной в термополимеры на этапе производства. При нагреве материал не теряет своих электроизоляционных свойств, а лишь меняет геометрию.
Для усадки можно использовать строительный фен или даже открытый огонь зажигалки. Ключевое правило — нагрев должен быть равномерным, без перегрева отдельных участков, чтобы избежать появления пузырьков воздуха и деформации.
Ключевая характеристика: коэффициент усадки
Это основная характеристика, которая указывает, во сколько раз трубка может уменьшиться в диаметре. Обозначается соотношением, например, 2:1, 3:1, 6:1. Трубка 3:1, имеющая исходный диаметр 30 мм, после усадки сожмется до 10 мм. Клеевые трубки с высоким коэффициентом усадки (4:1, 6:1) идеальны для создания герметичных соединений сложной формы.
Как читать маркировку
На трубке обычно нанесены два числа через дробь, например, 10/4 мм или 60/25 мм. Первая цифра — внутренний диаметр до усадки, вторая — диаметр после полной усадки. Эта информация критически важна для правильного выбора размера.
Правила выбора диаметра термоусадки
Чтобы трубка легко надевалась на место соединения, ее начальный (до усадки) внутренний диаметр должен быть примерно на 10-20% больше, чем диаметр изолируемого объекта. В процессе нагрева материал сожмется на 15-20% от этого начального размера, обеспечивая плотное прилегание.
Важно: Не путайте термоусадочную трубку с термопленкой. Пленка обычно используется для изоляции соединений внутри компактной электроники и бытовой техники.
Пошаговая инструкция по использованию термоусадки
Работа с термоусадочной трубкой проста и не требует профессиональных навыков. Главное — соблюдать последовательность действий и технику безопасности.
Этап 1: Подготовка
Прежде всего, убедитесь, что питание на ремонтируемом участке отключено. Подберите трубку нужного диаметра и материала в соответствии с задачей. Отрежьте кусок трубки с запасом в 10-15% относительно длины изолируемого участка. Срез должен быть ровным, без заусенцев.
Этап 2: Монтаж и усадка
1. Наденьте отрезок трубки на один из соединяемых проводов до их скрутки, пайки или обжима клеммой.
2. Выполните электрическое соединение проводов.
3. Сдвиньте трубку на место соединения, расположив ее равномерно.
4. Начните прогревать трубку с середины, плавно перемещая источник тепла (фен, термопистолет) к краям, чтобы вытеснить воздух. Если используете зажигалку, держите ее на расстоянии и постоянно двигайте, чтобы избежать локального перегрева и прожигания.
5. Прогревайте до тех пор, пока трубка не плотно обожмет соединение и не станет гладкой.
6. Дайте изоляции полностью остыть перед дальнейшей укладкой в распределительную коробку или кабельный канал.
Соблюдение этих несложных правил гарантирует создание надежного, долговечного и безопасного изолированного соединения.
