Светодиодные светильники завоевали широкую популярность благодаря своим неоспоримым преимуществам: высокой энергоэффективности, экологической безопасности и продолжительному сроку службы. Для бытового применения доступны модели, рассчитанные на стандартное сетевое напряжение 220 В и низковольтные варианты на 12 В, что позволяет подобрать решение для любой задачи.
Подключение LED-светильника к сети 220В
На изображении представлен светодиодный светильник EVRO-LED-HX-20 мощностью 18Вт с цветовой температурой 6400К и степенью защиты IP20.
Ключевое преимущество светильников на 220В перед низковольтными аналогами — возможность прямого подключения к бытовой сети через выключатель. Это исключает необходимость покупки и установки дополнительного блока питания, упрощает монтаж и снижает общие затраты. Существует три основных способа соединения светодиодных светильников в единую систему:
- Последовательное подключение — приборы соединяются в одну цепь друг за другом.
- Параллельное подключение — каждый светильник подключается к сети независимо.
- Лучевое (звездообразное) подключение — частный случай параллельного, когда от одной точки расходятся индивидуальные линии к каждому прибору.
Выбор конкретной схемы зависит от условий монтажа, количества светильников и требований к надежности системы.
Последовательное подключение
На схеме показан принцип последовательного соединения светодиодных светильников.
Последовательная схема применяется, когда стоит задача минимизировать расход кабеля, а к равномерности освещения не предъявляется высоких требований. Для монтажа потребуются двух- или трехжильные провода. Важное ограничение: в одну такую цепь не рекомендуется включать более шести светодиодных ламп, иначе их яркость заметно снизится. Главный недостаток метода — выход из строя одного светильника разрывает всю цепь, что усложняет диагностику неисправности: придется проверять каждый элемент.
Технически подключение выполняется просто: от выключателя к первому светильнику подводится фазный провод. От него кабель протягивается ко второму, от второго к третьему и так далее. К последнему светильнику в цепи подключается нулевой провод, идущий от распределительной коробки. Критически важно не перепутать фазу и ноль. Ошибка приведет к тому, что патроны ламп и сами светильники даже в выключенном состоянии будут находиться под напряжением, что создает серьезную угрозу поражения током при замене лампы.
Параллельное подключение
Иллюстрация демонстрирует параллельное (шлейфное) соединение источников света.
Параллельное подключение — наиболее распространенный и практичный метод. Его главный плюс в том, что каждый светильник работает на полную яркость, заявленную производителем, независимо от количества приборов в цепи. Недостаток — повышенный, по сравнению с последовательной схемой, расход кабеля.
Для таких работ рекомендуется использовать кабель марки ВВГнг 2×1,5 или 3×1,5. Буквы «ВВГ» означают, что провод имеет виниловую изоляцию жил и общую виниловую оболочку. Маркировка «нг» (негорючий) указывает на то, что материал изоляции не поддерживает горение. В помещениях с особыми требованиями к пожарной безопасности можно использовать кабели с дополнительной маркировкой «ls» (low smoke), что означает низкое дымовыделение при возгорании.
При монтаже от распределительной коробки к первому светильнику прокладывается основной кабель. От него делается отвод для подключения первого прибора, после чего кабель не обрывается, а продолжается ко второму светильнику, где снова делается отвод, и так далее. Основное преимущество этой схемы — отказ одной лампы не влияет на работу остальных, что облегчает обслуживание системы.
Лучевое подключение
Схема наглядно сравнивает шлейфное и лучевое соединение ламп.
Лучевая схема — это разновидность параллельного подключения, часто используемая для многорожковых люстр или групп точечных светильников. Ее суть в том, что от одной общей точки (часто в центре комнаты) к каждому осветительному прибору прокладывается отдельная пара проводов. Это самый надежный, но и самый материалоемкий способ, требующий большого количества кабеля. Для экономии провода от щитка тянут только до центральной распределительной точки, а уже от нее — индивидуальные линии к светильникам.
На этапе проектирования важно определиться со способом соединения жил в центральном узле. При небольшом количестве светильников (3-4) можно использовать надежную скрутку с последующей пропайкой и изоляцией. Более современный, безопасный и удобный вариант — применение специальных клеммных колодок или разветвительных клемм Wago на нужное количество выходов. Это ускоряет монтаж и обеспечивает качественный контакт.
Принципиальная электрическая схема подключения самих светодиодных ламп или светильников во всех перечисленных случаях остается одинаковой.
Инструменты для монтажа
На фото изображен стриппер — специальный инструмент для быстрого и аккуратного снятия изоляции с проводов.
Для самостоятельного подключения светильников потребуется минимальный набор электромонтажного инструмента:
- Отвертки: крестовая и плоская (индикаторная) для проверки отсутствия напряжения.
- Инструмент для зачистки проводов: стриппер, нож или бокорезы. Стриппер предпочтительнее, так как минимизирует риск повреждения токопроводящей жилы.
- Плоскогубцы или пассатижи для скрутки проводов, обжима наконечников.
При наличии опыта и подготовки места монтаж одного светильника занимает в среднем 10-15 минут.
Крепление и подключение потолочных светильников
Конкретный алгоритм монтажа может незначительно отличаться в зависимости от модели светильника, но общая последовательность действий следующая:
- В намеченном месте на потолке, рядом с выводом электропроводки, размечаются и высверливаются отверстия под монтажную пластину или кронштейн светильника.
- Отверстия необходимо делать в полнотелом основании (бетонное перекрытие, деревянный брус). Если при сверлении бур проваливается в пустоту (например, в полость плиты перекрытия), точку крепления нужно перенести.
- Монтажная пластина надежно фиксируется на потолке с помощью дюбелей.
- Если основание ненадежное (гипсокартон, натяжной потолок), необходимо заранее установить закладные платформы или дополнительные профили.

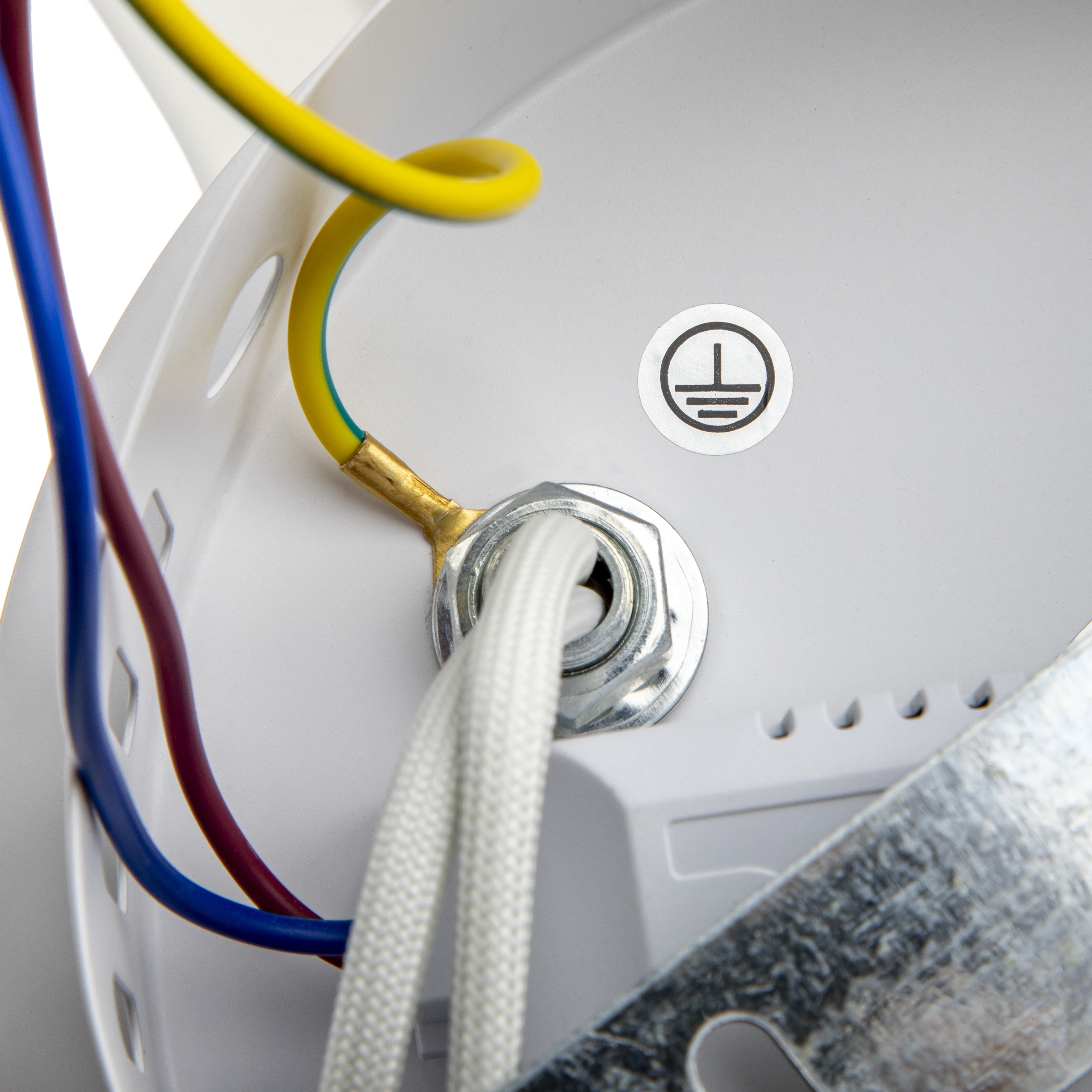

- Перед подключением электропитание должно быть отключено! Через автоматический выключатель в щитке или УЗО. Контакты светильника подсоединяются к выведенным проводам.
- Корпус светильника навешивается или прикручивается к закрепленной пластине.
- Устанавливаются декоративные элементы: рассеиватель, защитное стекло, колпак.
После завершения монтажа обязательно нужно включить питание и проверить работоспособность всех установленных светильников.
Меры безопасности
Работа с электричеством требует строгого соблюдения правил техники безопасности.
1. Обязательное обесточивание. Перед началом работ необходимо отключить автомат, питающий цепь освещения в данном помещении. Отсутствие напряжения на проводах нужно дополнительно проверить индикаторной отверткой или мультиметром.
2. Обеспечение теплоотвода. Светодиодные светильники, хотя и греются меньше аналогов, все же выделяют тепло. Важно не размещать их вплотную к легковоспламеняющимся материалам или в полностью замкнутых нишах без вентиляции. Перегрев резко сокращает срок службы светодиодов и может стать причиной возгорания.
3. Качественный контакт. Все соединения проводов должны быть надежными — пропаяны, обжаты клеммами или использованием сертифицированных соединителей (Wago). Плохой контакт приводит к нагреву, искрению и пожару.
4. Соответствие нагрузки. Суммарная мощность подключаемых к одному выключателю светильников не должна превышать допустимую нагрузку для данного кабеля и аппарата защиты.
