В старых квартирных щитках, особенно в домах советской постройки, часто можно встретить устройство под названием «пакетный выключатель» или просто «пакетник». Несмотря на свой возраст, многие из этих приборов до сих пор исправно выполняют свою функцию. Их основная задача — коммутация электрической цепи, то есть подача и отключение напряжения. В квартирной электропроводке пакетник традиционно устанавливался до электросчетчика, выполняя роль вводного устройства. Он одновременно разрывает или замыкает цепь как фазного, так и нулевого провода, что позволяет безопасно отключить всю квартиру от сети для проведения работ или в аварийной ситуации.
Что такое пакетный выключатель и как он работает

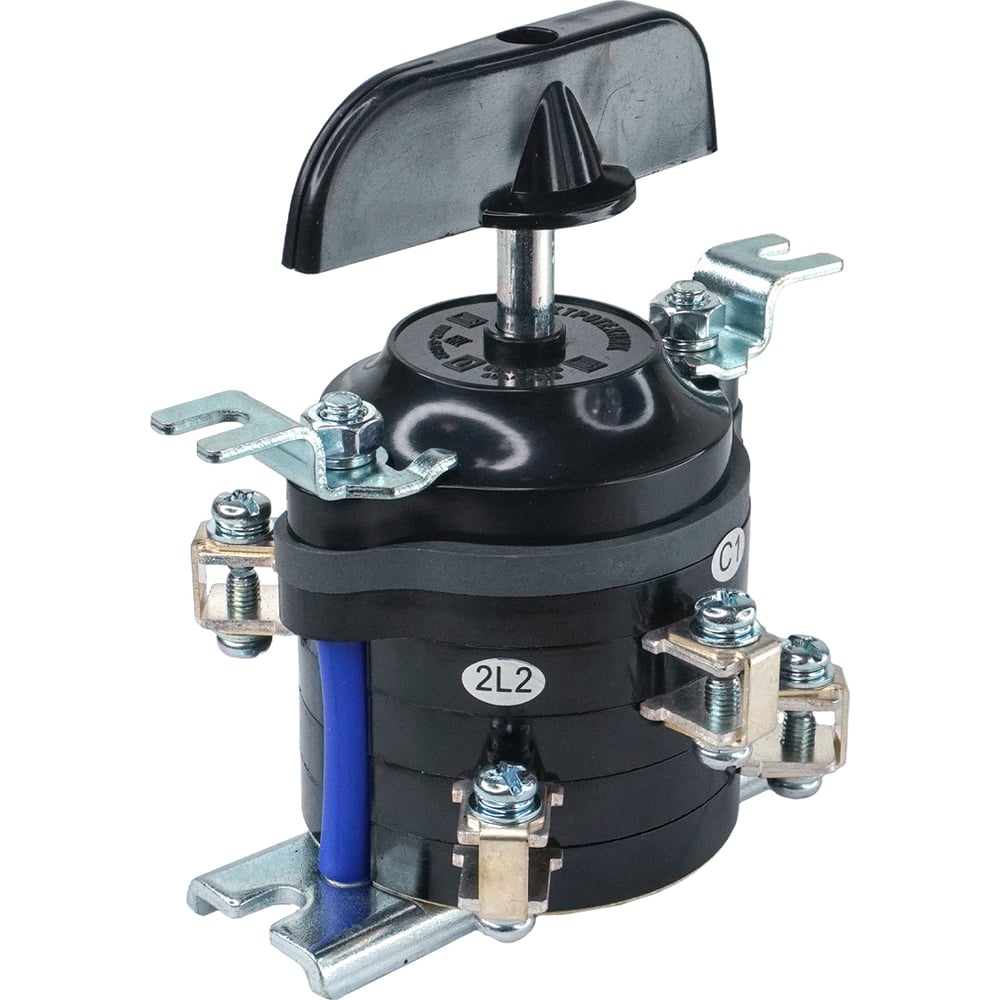

Пакетный переключатель ПП 2-40/Н2 М1 сил. IP56 EKF PROxima
Пакетный выключатель — это полностью механическое коммутационное устройство с ручным управлением. Несмотря на простоту и кажущуюся архаичность, он до сих пор находит применение в различных электрических цепях. Управление осуществляется поворотом рукоятки, для чего требуется приложить определенное усилие, преодолевающее сопротивление мощных пружин. Эти пружины фиксируют подвижную часть в рабочих положениях — «Включено» или «Выключено».
Принцип работы основан на замыкании и размыкании контактных групп. Поворот рукоятки приводит в движение специальный механизм (кулачковый или барабанный), который за один полуоборот замыкает контакты, а при следующем — размыкает. В классической схеме подключения квартиры одна пара контактов коммутирует фазный провод, а вторая — нулевой, что делает устройство полноценным вводным выключателем.
Классификация и маркировка пакетных выключателей
Пакетник в герметизированном корпусе
Существующие модели пакетных выключателей классифицируются по нескольким ключевым признакам, которые определяют их применение и монтаж:
- Способ подключения проводов: различают модели с передним или задним присоединением проводников.
- Степень защиты от внешней среды: выпускаются открытые, частично или полностью герметичные (пылевлагозащищенные) корпуса.
- Тип переключающего механизма: основными видами являются кулачковые (пакетные) и барабанные переключатели.
Независимо от исполнения, большинство пакетников имеют схожие характеристики и общий недостаток — ограниченный механический ресурс. Стандартные модели рассчитаны примерно на 1000 операций включения/выключения, хотя существуют и более износостойкие версии (до 200-1000 переключений при условии нечастого использования).
Обозначение маркировки
Маркировка на корпусе прибора содержит важную информацию о его характеристиках:
- Буквенные обозначения: «В» — выключатель, «П» — переключатель (пакетный), «Г» — герметичное исполнение.
- Цифровые индексы: 1-4 — количество полюсов (например, 2 — двухполюсный).
- Дополнительные символы: «Н» с цифрой (2,3,4) указывает на количество положений, «Р» — реверс.
Также в маркировке указывается номинальный ток, степень защиты (IP), тип монтажа и иногда материал корпуса (термостойкий пластик или силумин).
Конструктивные особенности и устройство
Конструкция пакетного выключателя
Конструкция пакетного выключателя относительно проста и включает в себя несколько основных узлов: корпус, контактную группу, механизм переключения и поворотную рукоятку. Однако внутри этой простоты кроется главное различие между типами устройств — кулачковым и дисковым (барабанным) исполнением.
- Кулачковый выключатель: Его неподвижные контакты закреплены на изолирующей панели. Подвижная часть представляет собой «ножи», которые вдвигаются или выдвигаются при повороте рукоятки, замыкая или размыкая цепь. Корпус часто собирается из изоляционных шайб, стянутых шпильками.
- Дисковый (барабанный) выключатель: Работает по иному принципу. Его рукоятка имеет только два четко фиксированных положения (0° и 90°), что делает управление более интуитивно понятным. Включение и отключение происходит одним поворотом на прямой угол.
Разнообразие пакетных выключателей
Благодаря надежности и простоте, пакетные выключатели до сих пор применяются в различных областях:
- В качестве вводных коммутаторов в распределительных щитах.
- Для управления цепями управления и сигнализации.
- В пусковых устройствах электродвигателей (например, в системах вентиляции).
- В распределительных устройствах, где требуется ручное переключение.
Пакетные выключатели в распределительном щите в подъезде многоэтажного дома
Существуют специальные исполнения для сложных условий: взрывозащищенные, для влажных помещений или уличного монтажа.
Преимущества и недостатки пакетных выключателей
Из-за изношенных пакетных выключателей случаются короткие замыкания
Популярность пакетников в свое время была обусловлена рядом неоспоримых достоинств:
- Компактность: Небольшие габариты упрощают монтаж в ограниченном пространстве электрощитка.
- Быстрое гашение дуги: Конструкция способствует эффективному гашению электрической дуги, особенно в трехфазных моделях на 380В.
- Прочность и надежность: Механическая конструкция устойчива к вибрациям и ударам.
- Универсальность и широкий температурный диапазон: Могут работать при температурах от -40°C до +70°C. Герметичные модели не боятся пыли и влаги.
- Простота обслуживания: Не требуют сложного ухода.
Однако у этих устройств есть и существенные недостатки, которые привели к их постепенному вытеснению более современными аналогами:
- Ограниченный механический ресурс: Основной и самый критичный минус. После исчерпания лимита переключений (в среднем 1000 раз) механизм изнашивается, контакты подгорают, что может привести к отказу или даже возгоранию.
- Неремонтопригодность: При поломке пакетник не ремонтируют, а только заменяют на новый.
- Отсутствие защитных функций: Устройство не защищает сеть от перегрузок или коротких замыканий — оно лишь механически разрывает цепь.
Современные аналоги: чем заменить устаревший пакетник
Пакетник автомат GB2-CB12 6A
Сегодня на смену классическим пакетным выключателям пришли более функциональные, надежные и безопасные устройства. Современные требования к электробезопасности и автоматизации делают использование простых пакетников во вводных цепях нецелесообразным. Их место занимают приборы, совмещающие функции коммутации и защиты.
Автоматический выключатель (Автомат)
Это прямой и наиболее распространенный наследник пакетника в роли вводного устройства. В отличие от простого выключателя, автомат не только позволяет вручную разорвать цепь, но и автоматически отключает питание при перегрузке сети или коротком замыкании, защищая проводку от повреждения и пожара. Он значительно долговечнее и функциональнее.
Устройство защитного отключения (УЗО)
УЗО выполняет иную, но критически важную функцию — защищает человека от поражения электрическим током. Оно отслеживает разницу между токами в фазном и нулевом проводах. Если возникает утечка тока (например, при повреждении изоляции или прикосновении человека к токоведущей части), УЗО мгновенно отключает цепь. Для проверки работоспособности на корпусе есть кнопка «Тест».
Дифференциальный автомат (Дифавтомат)
Это комбинированное устройство, которое объединяет в одном корпусе функции автоматического выключателя и УЗО. Дифавтомат защищает и от перегрузок/коротких замыканий, и от токов утечки. Он является оптимальным современным решением для замены старого пакетника, обеспечивая комплексную защиту при компактных размерах.
Контактор (Электромагнитное реле)
Контактор э/м КТ 6033Б 250А 220В
Контактор используется для коммутации мощных цепей с большими токами (сотни ампер). Его ключевая особенность — возможность дистанционного управления. Контактор не имеет защитных функций (как автомат или УЗО), а служит исключительно для включения/отключения нагрузки по команде с кнопки, датчика или контроллера. Широко применяется в промышленности, системах управления электродвигателями, лифтах.
Вывод: Устанавливать классический пакетный выключатель в качестве вводного устройства в современной электропроводке не рекомендуется. Для этой цели существуют более совершенные и безопасные автоматические выключатели и дифавтоматы. Однако пакетники могут оставаться востребованными в качестве ручных разъединителей в схемах управления, где требуется физическое отключение цепи для безопасного проведения работ.
