Автоматические выключатели (АВ) играют критически важную роль в электробезопасности, защищая проводку и подключенные приборы от последствий коротких замыканий (КЗ) и перегрузок. Одним из главных технических параметров, на который необходимо обращать внимание при подборе устройства, является его отключающая способность (ОС). Этот показатель определяет, сможет ли автомат безопасно разорвать цепь и сохранить работоспособность при экстремально высоких токах, возникающих во время аварии. Правильный выбор ОС — залог надежности и долговечности всей системы электроснабжения.
Что такое отключающая способность автоматического выключателя
Автомат, установленный в цепи, срабатывает двумя основными способами. При длительной, но не критической перегрузке нагревается биметаллическая пластина, которая, изгибаясь, размыкает контакты. Это тепловая защита. Однако при внезапном коротком замыкании ток возрастает мгновенно и многократно. В этом случае в дело вступает электромагнитный расцепитель: катушка создает магнитное поле, которое мгновенно приводит в действие механизм отключения.
Таким образом, отключающая способность — это комплексный параметр, который характеризует максимальный ток короткого замыкания, который автомат способен отключить без разрушения и с сохранением своей дальнейшей функциональности. Проще говоря, это показатель «прочности» автомата в момент самой тяжелой аварии.
Как выбрать отключающую способность для бытового применения

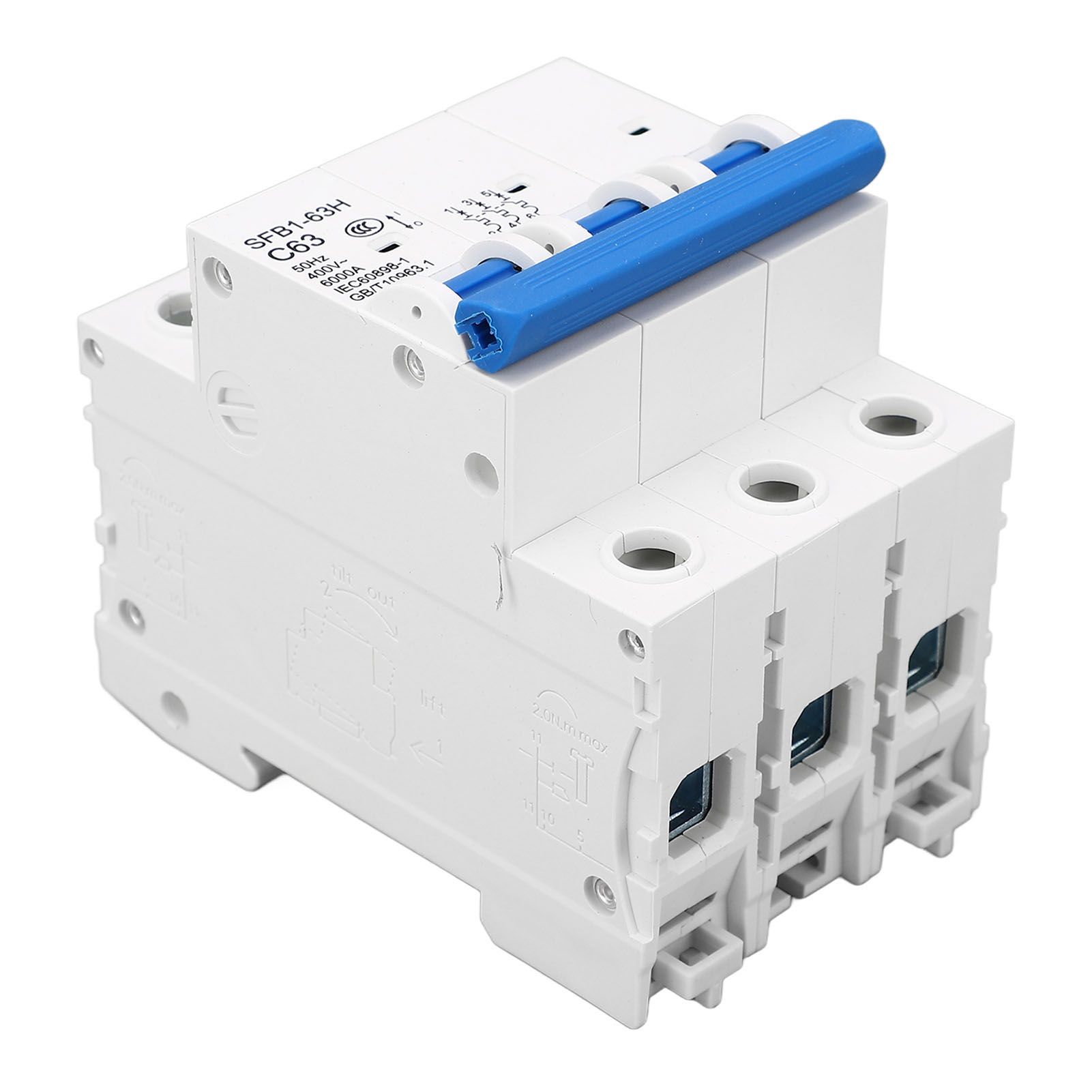

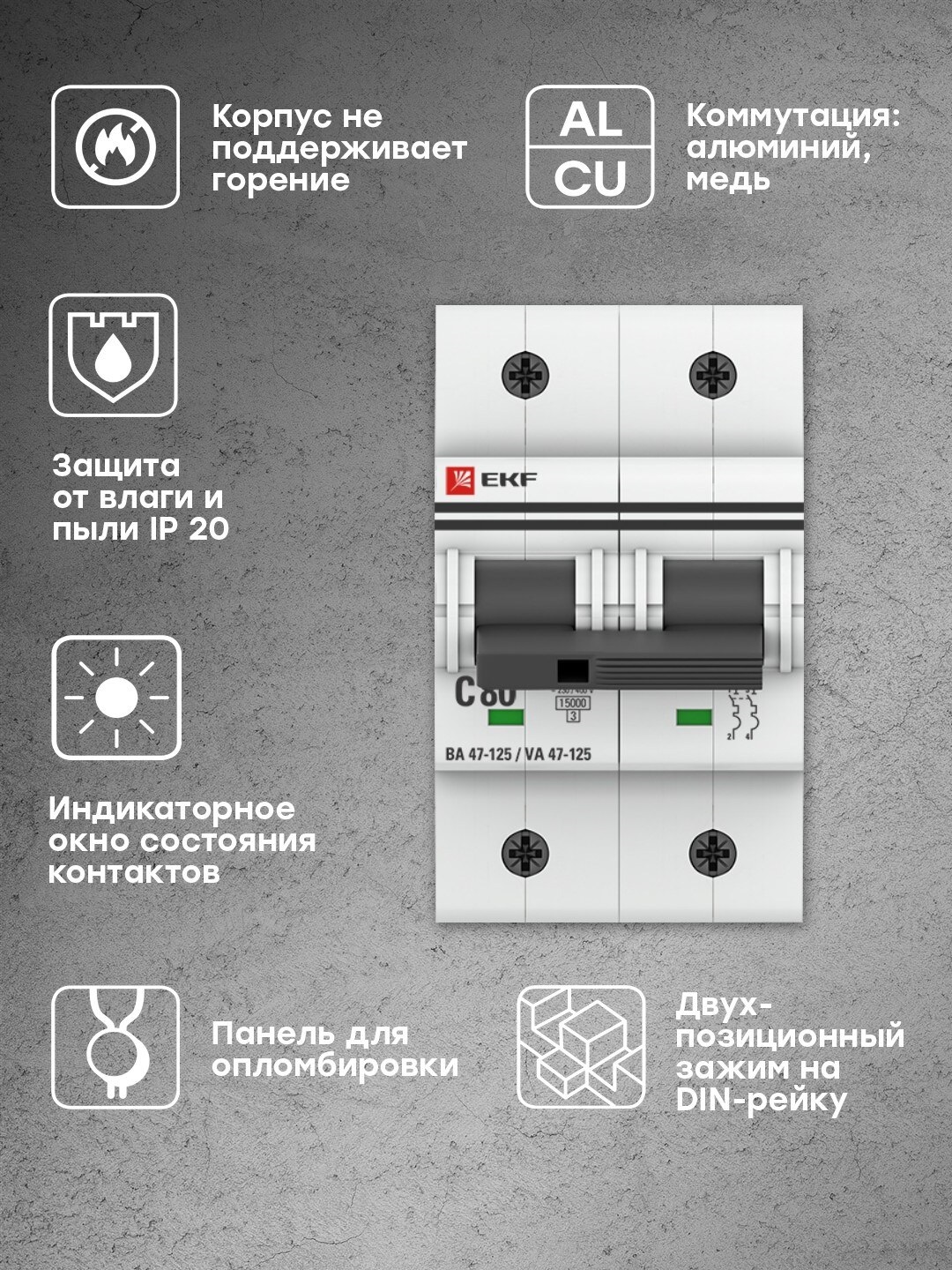

Значение ОС указывается на корпусе автомата в килоамперах (кА). Если раньше для квартир часто хватало устройств на 3,5 кА, то современная нагрузка и мощность сетей диктуют более высокие требования. Вот актуальные рекомендации по выбору:
- 4,5 кА — подходит для защиты отдельных линий, питающих розетки или освещение в квартире.
- 6 кА — рекомендуемый минимум для вводного автомата в квартиру или частный дом.
- 10 кА — оптимальный выбор для отходящих линий в этажных и общедомовых распределительных щитах.
Эти значения могут корректироваться. Например, если ваш дом расположен рядом с трансформаторной подстанцией, где токи КЗ потенциально выше, стоит выбрать автомат с большей ОС — 10 кА или даже выше.
Номинальная отключающая способность (Icn и Icu)
- Icn (эксплуатационная отключающая способность) — основной параметр для бытовых и аналогичных автоматов. Обозначает ток, который автомат гарантированно отключит, после чего останется исправным для дальнейшей работы.
- Icu (предельная отключающая способность) — параметр для промышленных автоматов. Обозначает максимальный ток, который автомат может отключить, возможно, с последующим ремонтом или заменой.
Испытания автоматов на соответствие номинальной ОС проводятся по строгому регламенту: моделируется КЗ, устройство отключает цепь, затем проверяется его работоспособность. Процедура повторяется при разных значениях cos φ. Контролируется не только сам факт отключения, но и скорость срабатывания, состояние контактов и отсутствие повреждений корпуса.
Предельная коммутационная способность (Icu) и рабочий ток (Ics)
Стандарты также определяют понятие предельной коммутационной способности (Icu). Это максимальный ток, который автомат может отключить один раз, после чего его состояние требует проверки. Для надежных систем важнее другой параметр — Ics (рабочая наибольшая отключающая способность).
Ics показывает, какой ток КЗ автомат способен отключать многократно (обычно проверяется три цикла «КЗ-отключение»), оставаясь полностью работоспособным. Этот параметр указывается как процент от Icu: 25%, 50%, 75% или 100%. Качественные автоматы известных брендов часто имеют Ics = 100% Icu, что означает их высокую надежность и долговечность даже в сложных условиях.
Почему выбор правильной ОС так важен?
Стоимость автомата напрямую зависит от его отключающей способности. Однако экономия на этом параметре крайне опасна. Автомат со слишком низкой ОС может не сработать при реальном КЗ. Худший сценарий — когда внутренности автомата разрушаются под действием огромной энергии, но контакты остаются замкнутыми, и цепь не разрывается. Это приводит к распространению аварии, возгоранию и значительным убыткам.
На что еще обратить внимание
Повышенную стойкость к токам КЗ обеспечивают конструктивные особенности: усиленные дугогасительные камеры, материалы контактов, эффективный теплоотвод. При выборе также стоит учитывать:
- Расположение объекта: Близость к трансформаторной подстанции требует автомата с повышенной ОС.
- Запас по надежности: Всегда лучше выбрать значение ОС с небольшим запасом относительно расчетного.
- Качество изготовления: Продукция проверенных производителей гарантирует соответствие заявленным параметрам и безопасность.
Подводя итог, выбор автоматического выключателя по отключающей способности — это не просто формальность, а ответственный шаг по обеспечению электробезопасности вашего дома или предприятия. Правильно подобранный автомат станет надежным барьером на пути развития аварийной ситуации.
