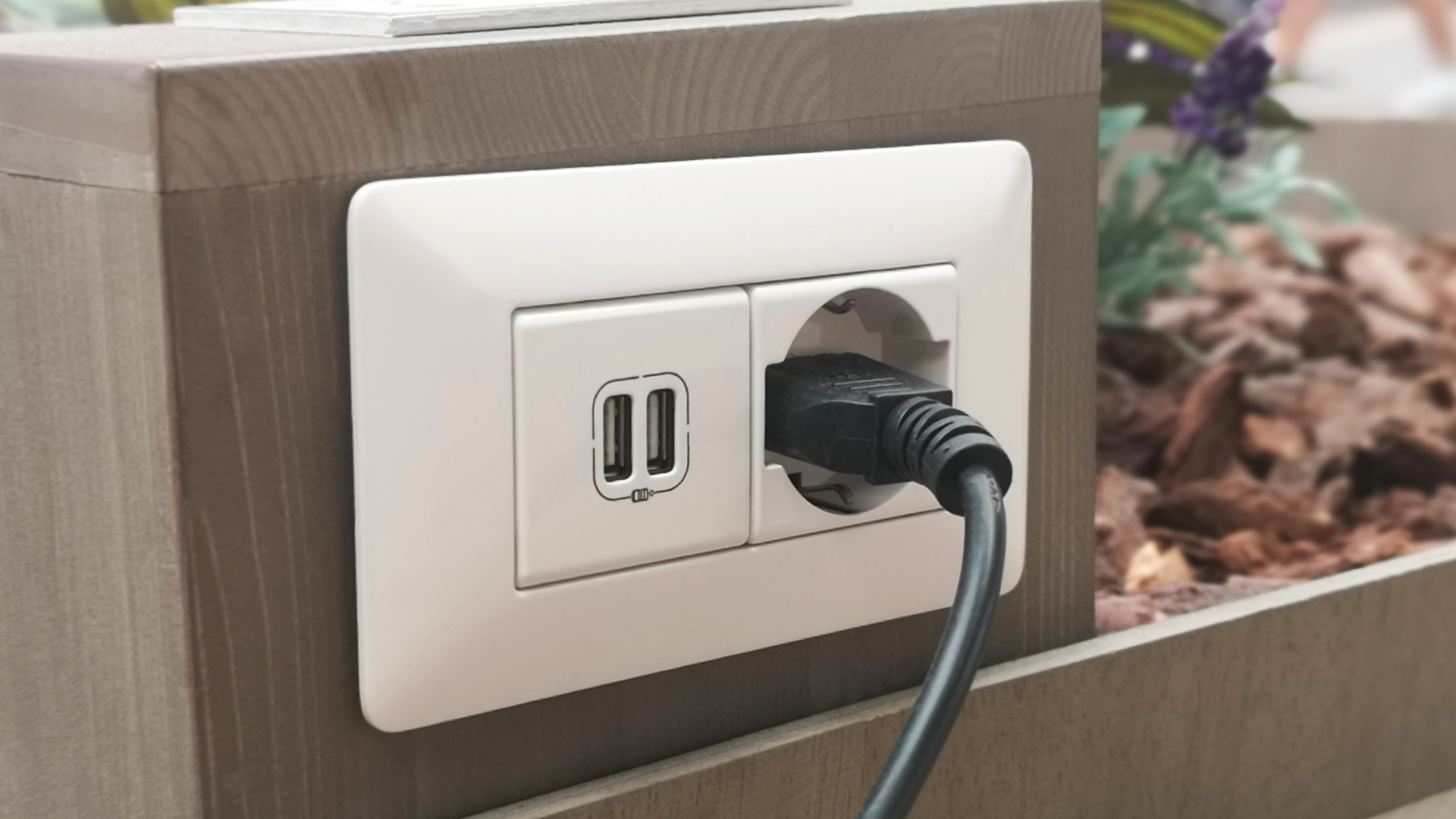

В современном доме или квартире сложно обойтись без множества электроприборов. Для их подключения необходимы удобные и безопасные точки доступа к сети — розетки. Среди разнообразия моделей особое место занимают наружные (накладные) розетки, в том числе двойные и с заземлением, которые отличаются простотой установки и универсальностью.
Когда выбирают розетки накладного типа
Чтобы сделать осознанный выбор, важно понимать ключевые отличия накладных розеток от встраиваемых (внутренних). Основные особенности наружных моделей:
- Все рабочие элементы устройства заключены в единый пластиковый корпус, который монтируется поверх стены.
- Для их установки не требуется штробить стены и создавать специальные углубления (подрозетники).
- Монтаж сводится к креплению корпуса на поверхность и подключению проводов, что значительно упрощает процесс.
При капитальном ремонте обычно отдают предпочтение скрытым розеткам, так как они эстетичнее и менее заметны. Главный недостаток накладных моделей — их выступающая конструкция. Однако в ряде случаев они становятся единственно возможным решением:
- Когда отделка помещений уже завершена, но возникла необходимость добавить новую точку электропитания.
- Если материал стен (кафель, декоративная плитка, панели) не позволяет делать штробы без их повреждения.
- В домах со стенами малой толщины, где сложно скрыть проводку и установочные коробки.
Стоит отметить и некоторые эксплуатационные минусы: такие розетки могут быстрее терять вид, а их наружное расположение токопроводящих элементов теоретически повышает риск поражения электрическим током при повреждении корпуса.
Сфера применения и правила размещения
Накладные розетки — идеальный выбор для деревянных домов, дач, а также хозяйственных построек: гаражей, сараев, теплиц или летних кухонь. В таких случаях прокладывать скрытую проводку часто нецелесообразно или слишком затратно. Провода для наружных розеток обычно крепят к поверхности стен с помощью специальных скоб или укладывают в кабель-каналы.
При установке, особенно модели с заземлением, важно учитывать планировку помещения. Не рекомендуется размещать розетку в непосредственной близости от дверных проемов. Хорошей практикой считается установка за мебелью (например, за рабочим или обеденным столом), что обеспечивает удобный доступ и дополнительную защиту от механических повреждений.
Конструкция накладной розетки
Устройство наружной розетки довольно простое и практически не отличается у разных производителей. Основные компоненты:
- Корпус. Выполняет защитную функцию. Изготавливается из пластика (бюджетный, но не самый пожаробезопасный вариант), поликарбоната (оптимальное сочетание прочности и термостойкости) или керамики (надежный и не нагревающийся, но хрупкий материал). Внутри корпуса крепятся все токоведущие части.
- Рабочий механизм (сердцевина). Включает контактные группы, обычно из латуни или более долговечной бронзы. Обязательный элемент современных розеток — клемма заземления, которая обеспечивает безопасность пользователя и оборудования.
- Лицевая панель (крышка). Декоративная часть, определяющая внешний вид. Чаще всего выполняется из поликарбоната, но в дизайнерских сериях может быть стеклянной, металлической или даже деревянной.
Двойная наружная розетка устроена аналогично, просто содержит два разъема в одном корпусе. Благодаря простой конструкции и отсутствию необходимости в подготовительных работах со стенами, установку такой розетки вполне можно выполнить своими руками.
Основные виды и классификации
Разнообразие электронной техники в мире привело к появлению множества стандартов розеток. Существует около двенадцати основных типов, и вилка от российского прибора не подойдет, например, к розетке в Великобритании, Израиле или Швейцарии.
Ключевыми техническими параметрами являются напряжение и сила тока. Стандартная бытовая накладная розетка рассчитана на напряжение 220 В и силу тока до 16 А, что позволяет подключать приборы мощностью примерно до 3,5 кВт.
Также розетки различаются по количеству посадочных мест в одном блоке: наиболее распространены одинарные и двойные модели, реже встречаются тройные и четверные.
Современные модели часто оснащаются дополнительными функциями: встроенными устройствами защитного отключения (УЗО) или защитными шторками, которые перекрывают отверстия, предотвращая доступ детей и попадание пыли.
Степень защиты (IP)
Уровень защищенности электрооборудования от внешних воздействий маркируется кодом IP. Первая цифра после букв обозначает защиту от твердых частиц и пыли, вторая — от влаги. Этот параметр критически важен при выборе розетки для установки на улице, в ванной, бане или других влажных помещениях. Для таких условий подходят модели со степенью защиты от IP44 (защита от брызг) до IP68 (полная влагонепроницаемость).
Для уличного использования, особенно при нерегулярной эксплуатации, отлично подойдет накладная розетка с защитной крышкой. Ни в коем случае не стоит экономить, покупая дешевые устройства из низкокачественных материалов — это прямая угроза безопасности, чреватая коротким замыканием или возгоранием.
Критерии выбора розетки
Перед покупкой необходимо уточнить параметры домашней электросети (напряжение, тип проводки). Обратите внимание на способ крепления проводов к клеммам: винтовые зажимы надежнее, а пружинные (клавишные) со временем могут ослабнуть. Основные категории накладных розеток:
- Одинарные. Классический вариант с одним разъемом, габариты примерно 7х5 см.
- Угловые. Специальная форма для монтажа в углах, что позволяет экономить пространство.
- Двойные. Два разъема в одном корпусе, удобны для подключения нескольких приборов в одной точке.
- С повышенной защитой. Оснащены шторками или крышками.
- Декоративные. Выполнены в различных дизайнах, цветах и из нестандартных материалов (стекло, металл, дерево).
Выбор двойной розетки с заземлением должен основываться на планируемых условиях эксплуатации и технических характеристиках сети.
Пошаговая инструкция по установке
Проводка для накладной розетки прокладывается открытым способом. Для защиты кабеля и придания эстетичного вида используют пластиковые кабель-каналы или специальные плинтусы с полостями для проводов. Основные правила размещения:
- Не устанавливайте розетки вблизи источников сильного тепла (плиты, радиаторы).
- Минимальное расстояние от раковин, душевых кабин и других источников воды — 60 см (согласно ПУЭ, для ванных комнат — от 0,6 м, но для влажных зон лучше больше).
- Высота установки определяется удобством пользования и планировкой мебели.
Сейчас популярно размещать блоки из розеток рядом с выключателями для создания единых электроточек.
1. Отключение электропитания
Безопасность — прежде всего. Необходимо полностью обесточить линию, на которой будут проводиться работы. В квартирном щитке на лестничной площадке или в домашнем электрощитке нужно отключить соответствующий автоматический выключатель, переведя его рычаг в положение «выкл.».
После отключения обязательно проверьте отсутствие напряжения в планируемой точке установки с помощью индикаторной отвертки или мультиметра.
2. Разметка и подготовка
Разберите розетку: снимите лицевую панель, освободите фиксаторы. Обычно устройство разбирается на три части: декоративную крышку, механизм и основание (планку).
Приложите основание розетки к стене в выбранном месте и отметьте карандашом точки для крепежных отверстий. Используйте строительный уровень, чтобы блок стоял ровно. Просверлите отверстия под дюбели (для бетонных и кирпичных стен) или подготовьте отверстия для шурупов (для деревянных поверхностей).
3. Крепление основания
Приложите основание розетки к стене, совместив отверстия, и зафиксируйте его с помощью шурупов и дюбелей. Убедитесь, что планка прилегает плотно, без зазоров и шатаний.
4. Подготовка проводов
Это один из самых ответственных этапов. Снимите внешнюю изоляцию с кабеля, заведенного в корпус розетки. Зачистите концы жил примерно на 10-12 мм. Стандартная цветовая маркировка проводов:
- Фаза (L) — коричневый, черный, красный или белый провод.
- Ноль (N) — синий или голубой провод.
- Заземление (PE) — желто-зеленый провод.
Пропустите подготовленный кабель через специальное отверстие в корпусе розетки и укоротите жилы до необходимой длины.
5. Типы клемм и надежность контакта
Клеммы — это зажимы, которые фиксируют оголенный провод на контактной пластине. Предпочтительнее выбирать розетки с винтовыми клеммами. Пружинные (зажимные) клеммы, хотя и удобнее при монтаже, со временем могут ослабевать, что приводит к плохому контакту, нагреву и выходу устройства из строя. Розетку с ослабшими пружинными клеммами обычно не ремонтируют, а заменяют.
6. Подключение рабочего механизма
Если в вашей проводке только два провода (фаза и ноль), то клемма заземления в розетке останется неиспользованной. Если же кабель трехжильный, необходимо подключить желто-зеленый провод к соответствующей клемме заземления (обычно помечена значком ⏚ или буквами PE).
Подключите провода к клеммам механизма согласно цветовой маркировке. После подключения не лишним будет слегка подтянуть винты и проверить надежность фиксации жил.
7. Сборка и проверка
Аккуратно уложите провода внутри корпуса, установите на место рабочий механизм и закройте его лицевой панелью до характерного щелчка.
Финальный этап — проверка. Включите автомат в электрощитке. Сначала проверьте наличие напряжения и правильность подключения с помощью тестера. Только после этого можно подключать бытовой прибор. Помните, что подключение устройства к неправильно собранной розетке может привести к его поломке.
Установка накладной розетки — задача, посильная для большинства домашних мастеров. Главное — соблюдать правила электробезопасности, внимательно изучить инструкцию и не пренебрегать качеством материалов и комплектующих.
