Электромагнитные контакторы (КМ) — это ключевые устройства в электротехнике, предназначенные для коммутации (включения и отключения) цепей с высокими токами. Их главная особенность заключается в возможности управления мощной нагрузкой с помощью слаботочных цепей, которые электрически изолированы от силовой части. Это делает их незаменимыми для безопасного и дистанционного управления электроустановками. Чтобы эффективно использовать эти приборы, важно разобраться в их внутреннем устройстве и принципах функционирования.

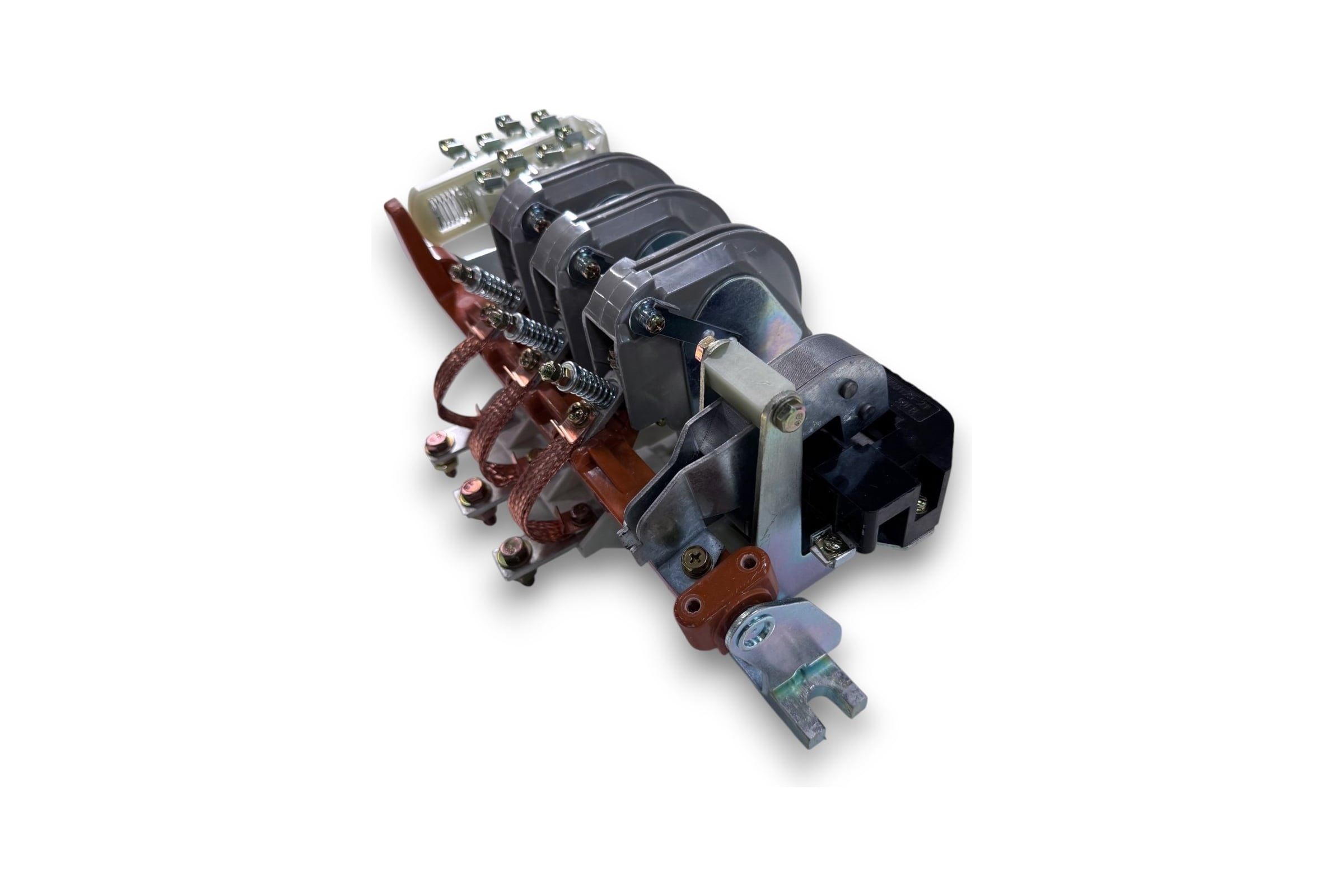

Конструкция и принцип действия
- Силовые контакты: Непосредственно осуществляют подачу питания к потребителю (например, электродвигателю).
- Пружинный механизм: Обеспечивает необходимое прижимное усилие для контактов и возвращает подвижные части в исходное состояние при отключении.
- Траверса (подвижная планка): Изготавливается из прочного пластика, соединяется с якорем электромагнита и служит для крепления подвижных контактов.
- Электромагнитная катушка: Исполнительный орган управления. При подаче на нее напряжения создает магнитное поле, приводящее в движение всю систему.
Силовые контакты, как правило, изготавливаются из меди или ее сплавов, что гарантирует низкое переходное сопротивление, высокую электропроводность и долговечность.
Принцип работы основан на электромагнитном эффекте. При подаче управляющего напряжения на катушку возникающее магнитное поле притягивает подвижный якорь. Якорь, в свою очередь, через траверсу замыкает силовые контакты, подключая нагрузку к сети. При снятии напряжения с катушки магнитное поле исчезает, и под действием возвратных пружин якорь с контактами возвращается в исходное разомкнутое положение, отключая цепь. Для аварийного или ручного отключения в схему часто встраивается кнопка-выключатель. Ключевое отличие контакторов от реле — это значительно большая коммутируемая мощность и наличие специальных систем для гашения электрической дуги.
Отличия контакторов от магнитных пускателей
Электромагнитный пускатель
Функционально контакторы и магнитные пускатели очень похожи — оба служат для коммутации силовых цепей. Однако между ними есть существенные конструктивные и эксплуатационные различия:
- Габариты и масса: Пускатели часто называют «малогабаритными контакторами», что прямо указывает на их меньшие размеры.
- Конструкция дугогашения: Контакторы, как правило, оснащены специальными камерами для эффективного гашения электрической дуги, возникающей при размыкании мощных цепей. Это позволяет устанавливать их в закрытых электрощитах. Пускатели такой защиты обычно не имеют или имеют упрощенную.
- Прямое назначение: Контакторы рассчитаны на коммутацию цепей с любым типом нагрузки (освещение, нагреватели и т.д.). Магнитные пускатели же исторически и конструктивно оптимизированы для управления асинхронными электродвигателями, включая их запуск, остановку и реверс, и часто комплектуются тепловыми реле защиты.
Маркировка и типы
Для идентификации моделей используется стандартная маркировка, например, КТ-Х1 Х2 Х3 Х4 С(А,В) Х5. Ее расшифровка помогает подобрать нужное устройство:
- Х1 — номер серии (60, 70 и др.).
- Х2 — габаритный размер (цифры от 0 до 6).
- Х3 — количество главных полюсов (2, 3, 4, 5).
- Х4 — особенности исполнения контактов (буквы А, В, С).
- Х5 — климатическое исполнение (У3, УХЛ, Т3).
Контакторы классифицируются по нескольким ключевым признакам:
- Напряжение питания катушки: Наиболее распространены модели на 220 В и 380 В переменного тока. Существуют также контакторы постоянного тока, например, на 12 В.
- Наличие защиты: Многие модели оснащаются встроенными тепловыми реле, которые отключают нагрузку при опасном перегреве, аналогично автоматам защиты.
Характер срабатывания контактов
По функциональности переключения различают:
- Нереверсивные (прямого включения): Имеют одну группу контактов только для включения/отключения цепи.
- Реверсивные: Содержат две взаимно блокируемые контактные группы. Позволяют менять порядок чередования фаз для реверса двигателя.
- Специального назначения: Например, устройства, которые при включении одной цепи автоматически отключают другую.
Число контактов
Классификация по количеству силовых полюсов:
- Двухполюсные (2P): Для коммутации однофазных цепей.
- Трехполюсные (3P): Наиболее распространенный тип для управления трехфазными двигателями (коммутируются только фазы).
- Четырехполюсные (4P) и более: Используются в специальных схемах, где необходимо коммутировать и нулевой провод.
Отдельно стоит отметить современные тиристорные (полупроводниковые) контакторы, в которых механические контакты заменены на силовые ключи. Они не имеют износа от дуги и срабатывают бесшумно.
Самостоятельное подключение
При монтаже контактора важно понимать, что в схеме присутствуют две независимые цепи:
- Цепь управления (сигнальная): Подается на клеммы катушки, обычно обозначенные как А1 и А2. Напряжение должно строго соответствовать паспортному значению катушки (например, 220В).
- Силовая цепь: Подключается к главным силовым клеммам (часто обозначаются L1, L2, L3 — вход и T1, T2, T3 — выход к нагрузке).
Трехфазный контактор, установленный на DIN-рейку, позволяет управлять мощными потребителями, включая генераторы и промышленные установки. Правильное разделение цепей управления и питания — залог безопасной и надежной работы.
Основные неисправности
Наиболее типичные поломки контакторов связаны с двумя узлами:
- Выход из строя катушки электромагнита: Проявляется в отсутствии срабатывания при подаче напряжения. Решение — замена катушки на аналогичную.
- Подгорание или износ силовых контактов: Приводит к плохому контакту, перегреву и неустойчивой работе. Временной мерой может быть очистка контактов мелкой наждачной бумагой или надфилем, но радикальное решение — их замена. Сильно изношенные контакты восстановлению не подлежат.
Регулярный визуальный осмотр и техническое обслуживание помогают значительно продлить срок службы этих важных коммутационных аппаратов.
