Коллекторная группа — это ключевой элемент, повышающий надежность и эффективность системы водяного теплого пола. Она не только упрощает монтаж и дальнейшую эксплуатацию, но и позволяет проводить ремонт отдельных участков без остановки всей системы. По своей сути, это распределительный механизм, который направляет потоки теплоносителя от котла или основной магистрали к отдельным контурам теплого пола и обратно.
Основные виды коллекторов

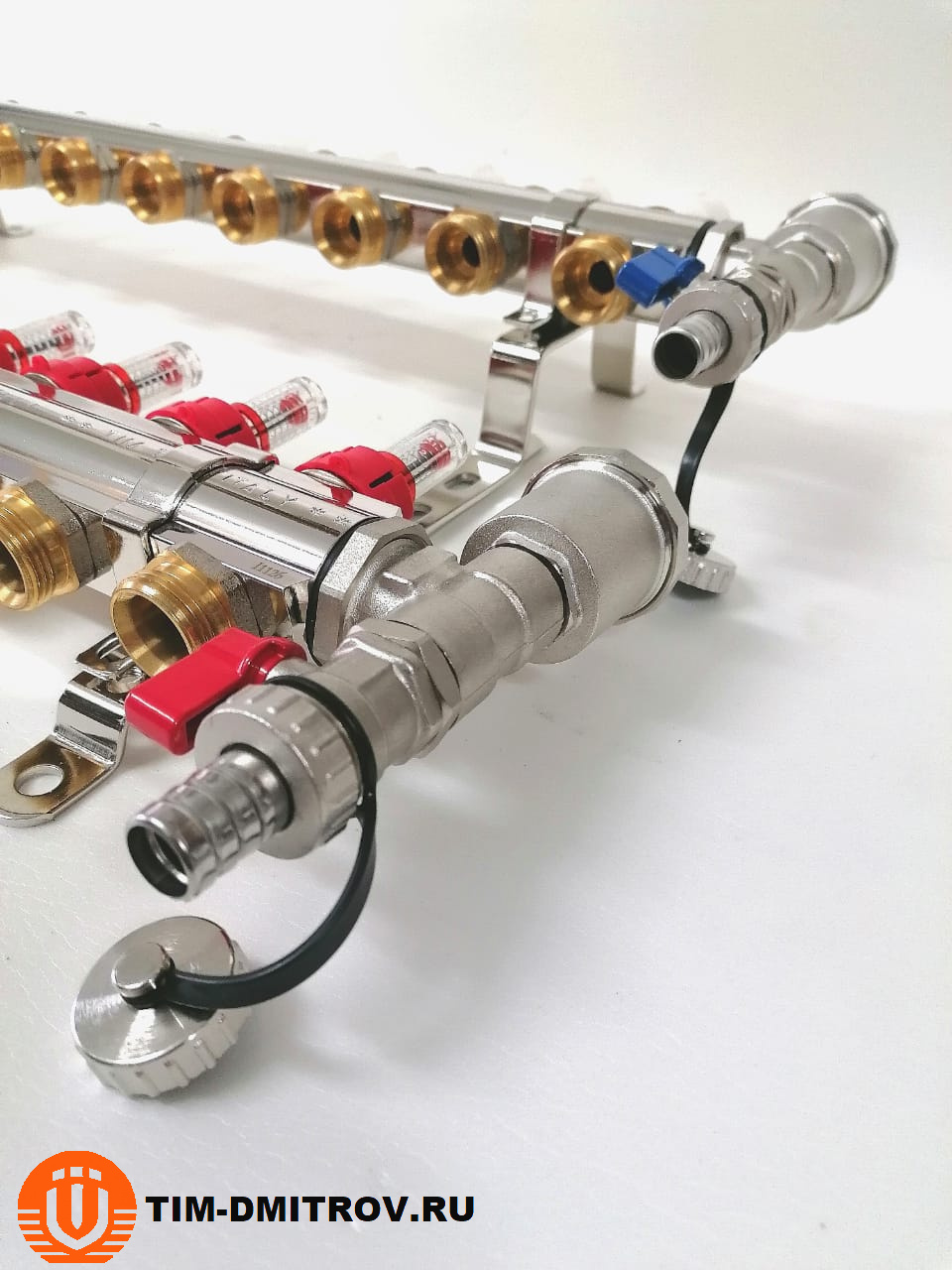

Коллекторы из нержавеющей стали отличаются повышенной долговечностью по сравнению с латунными или стальными аналогами.
Принцип работы устройства следующий: нагретый теплоноситель от котла поступает в накопительную емкость, расположенную выше распределительной "гребенки". Затем вода попадает в сам распределитель, оснащенный запорной и регулирующей арматурой, и уже оттуда расходится по независимым контурам теплого пола. Охлажденная жидкость из этих контуров собирается в обратной "гребенке" и возвращается для подогрева к котлу.
В своей базовой форме коллектор представляет собой отрезок трубы с несколькими отводами. Однако с увеличением сложности задач (например, при необходимости тонкой настройки автоматики для нескольких помещений) конструкция и процесс монтажа могут усложняться в разы.
Из нержавеющей стали
Коллекторы, изготовленные из нержавеющей стали, обладают высокой прочностью и большим проходным сечением, что способствует выравниванию давления в разных контурах системы. Например, модели от известных брендов, таких как Валтек, рассчитаны на срок службы до 50 лет при рабочих параметрах до 10 атмосфер и температуре 130°C.
Качественные изделия из нержавейки устойчивы к коррозии, даже в местах сварных швов. Однако при выборе бюджетных моделей есть риск столкнуться с некачественным металлом, склонным к ржавлению.
Из полипропилена
Полипропиленовый коллектор — доступное решение, которое можно собрать самостоятельно из труб и фитингов.
Гребенки из полипропилена — легкие и экономичные. Хотя они и уступают в долговечности стальным, но способны прослужить многие годы. Их применение особенно оправдано в системах с небольшим количеством отопительных приборов, где главная цель — минимизация затрат.
В продаже представлены как простые модели с фитингами, так и варианты с отсекающими клапанами. Для соединения с металлическими элементами используются комбинированные фитинги. Для повышения прочности в состав полимера часто добавляют до 30% стекловолокна.
К недостаткам полимерных коллекторов можно отнести более толстые стенки, которые при равных внешних размерах сужают проходное сечение по сравнению с металлическими аналогами. Еще один минус — некоторая кислородопроницаемость материала, хотя армирование стекловолокном значительно снижает этот эффект.
Зато полипропилен не подвержен электрохимической коррозии, устойчив к агрессивным средам и обладает низкой теплопроводностью, что снижает теплопотери.
Из латуни
Латунные коллекторы с никелевым покрытием — классический и надежный выбор.
Латунь долгое время была лидером среди материалов для изготовления гребенок. Изделия производятся из полого прутка: его нарезают, сверлят отверстия и нарезают резьбу. Также встречаются штампованные модели.
Несмотря на рост стоимости латуни и популяризацию стали и пластика, такие коллекторы остаются востребованными благодаря своим эксплуатационным качествам. Их основной недостаток — возможное вымывание цинка — успешно нивелируется нанесением защитных покрытий (хромирование, никелирование).
Особенности конструкции коллекторных групп
Коллекторный шкаф — удобное решение для размещения и обслуживания распределительного узла.
За характерную форму коллектор часто называют "гребенкой". Это сложный узел, который не просто распределяет теплоноситель по контурам, но и может выполнять дополнительные функции: удаление воздуха, регулировку температуры и объема подачи.
Коллекторная группа выступает посредником между источником тепла (котлом) и потребителями. Она состоит из двух основных частей:
- Подающая гребенка: отвечает за распределение нагретого теплоносителя по контурам.
- Обратная гребенка: собирает остывшую воду и направляет ее обратно в котел.
Вместе они образуют коллекторный блок, способный обслуживать множество контуров. На выходах устанавливаются запорные или регулирующие клапаны, которые позволяют отключать отдельные ветки для ремонта, не затрагивая всю систему. Для повышения эффективности на коллектор могут монтироваться дополнительные устройства:
- Расходомеры для контроля потока.
- Воздухоотводчики и дренажные клапаны.
- Теплосчетчики.
- Циркуляционные насосы (для выравнивания давления в контурах разной длины).
Коллекторы с разным количеством контуров
Количество выходов на коллекторе должно соответствовать числу независимых контуров теплого пола в доме.
Коллектор становится необходимым, когда в системе два и более отопительных контура. Это типично для лучевой разводки теплых полов, где каждый контур обслуживает отдельное помещение или зону.
Поскольку система отопления закладывается на десятилетия и часто скрыта в стяжке, возможность независимого отключения каждого контура для ремонта или профилактики — критически важна.
Современные коллекторные группы поставляются в сборе с количеством выходов от 2 до 12. Стандартный проходной диаметр гребенки — 1 дюйм, а выходы на контуры — 1/2 дюйма.
В индивидуальных домах коллекторы часто подключают к высокотемпературным системам. Чтобы температура теплоносителя, подаваемого в пол, соответствовала нормам (26-35°C), используются смесительные узлы. Они подмешивают охлажденную воду из обратной линии, предотвращая перегрев напольного покрытия.
Готовые решения с насосом
Встроенный циркуляционный насос обеспечивает стабильную и эффективную работу системы.
Смесительный узел часто включает в себя циркуляционный насос и регулирующий клапан. Мощность насоса подбирается в зависимости от количества и длины контуров. Популярные модели, такие как Grundfos UPS, работают практически бесшумно, экономичны и позволяют ступенчато регулировать скорость, что удобно при подключении не только теплого пола, но и нескольких радиаторов.
Важность расходомеров
Расходомеры (ротаметры) — важные элементы для балансировки системы. Контуры теплого пола часто имеют разную длину, что создает разное гидравлическое сопротивление. Без расходомеров теплоноситель будет преимущественно идти по самому короткому и легкому пути, оставляя длинные контуры холодными. Расходомеры визуально показывают и позволяют отрегулировать поток в каждом контуре, обеспечивая равномерный прогрев всех помещений.
Система может работать и без них, но ручная регулировка запорными клапанами будет неточной и неудобной, так как требует запоминания положений и долгой настройки "на ощупь".
Как выбрать регулирующие клапаны
Трехходовой клапан — сердце системы регулировки температуры в коллекторном узле.
Если насос регулирует количество теплоносителя, то клапан контролирует его температуру. Стандартный котел нагревает воду до 80-95°C, а для теплого пола нужна температура 35-55°C. Эту задачу решает трехходовой смесительный клапан. Он имеет один выход и два входа (для горячей воды из котла и остывшей воды из обратки). Встроенный термостат или выносной датчик управляет клапаном, подмешивая холодную воду для достижения заданной температуры.
При выборе клапана учитывайте:
- Площадь обогрева: для небольших помещений подойдут простые модели, для больших площадей нужна автоматика.
- Пропускную способность (Kvs): должна соответствовать расчетному расходу в системе.
- Присоединительный диаметр: должен совпадать с диаметром труб, или потребуются переходники.
- Материал: надежные клапаны изготавливают из латуни или бронзы, которые мало подвержены тепловому расширению.
Рекомендуется выбирать клапаны проверенных производителей, проверять наличие гарантии и сертификатов. Перед установкой клапан стоит проверить, установив минимальное значение температуры и пропустив горячую воду — исправный клапан должен ее перекрыть.
Для сложных многоэтажных систем с множеством контуров клапан часто комплектуется сервоприводом, который управляется контроллером. Это позволяет программировать температурные режимы для разных помещений или времени суток.
Изготовление коллектора своими руками
Самодельный коллектор из полипропилена позволяет создать идеально подходящее под вашу систему решение.
Если готовое изделие не подходит по конфигурации или цене, коллектор можно изготовить самостоятельно, чаще всего из полипропилена. Главное правило при проектировании: суммарная пропускная способность выходных контуров не должна превышать пропускную способность входной магистрали.
Преимущества самодельного коллектора:
- Идеальное соответствие конкретной системе отопления без лишних элементов.
- Значительная экономия средств.
Самодельная гребенка состоит из двух частей: распределительной (с независимыми кранами на каждый контур) и регулировочной (для настройки давления и расхода в каждом контуре).
Этапы создания проекта:
- Определите количество и параметры отопительных контуров (длина, требуемая температура).
- Продумайте количество и тип дополнительного оборудования (насосы, датчики, краны).
- Выберите способ подключения к котлу и контурам (сверху, снизу, с торца).
- Создайте подробный чертеж с соблюдением масштаба и всех размеров.
Оптимальное расстояние между отводами — около 20 см для удобства монтажа и обслуживания.
Технология сборки:
- Заготовка материалов и комплектующих согласно проекту.
- Соединение труб и фитингов с помощью специального паяльника для полипропилена.
- Тщательная герметизация всех соединений.
- Обязательная опрессовка (проверка давлением) собранного узла перед установкой.
- Монтаж коллектора на штатное место.
При серьезном подходе к проектированию и сборке самодельный коллектор станет эффективным и надежным узлом вашей системы теплого пола.
