Согласно ГОСТу Р 54860-2011, проведение точных расчетов является обязательным этапом при проектировании систем теплоснабжения. Это необходимо для правильного подбора мощности котла и радиаторов, оценки энергоэффективности оборудования и определения потенциальных теплопотерь здания. Грамотный расчет — залог комфортного микроклимата и экономии ресурсов.
Ключевые параметры для расчета
Точный расчет позволяет создать систему отопления, оптимальную по мощности и конфигурации для конкретного дома или квартиры. Для этого необходимо учесть целый комплекс исходных данных:
- Геометрические параметры: площадь, высота потолков и внутренний объем помещений.
- Конструктивные особенности: тип здания (отдельный дом, квартира), материалы стен, пола, потолка и кровли, наличие и качество утепления.
- Проемы: количество, размер и тип окон и наружных дверей.
- Климатические условия: продолжительность отопительного сезона, средняя зимняя температура, роза ветров и географическое расположение.
- Целевое назначение: как используются разные комнаты (спальня, кухня, ванная).
- Желаемый микроклимат: требуемая температура внутри помещений.
- Инженерные возможности: особенности подключения к газовым, электрическим сетям и водоснабжению.
Особое внимание всегда уделяется степени утепления ограждающих конструкций: стен, окон и дверей.
Метод расчета по объему помещений
Этот способ считается более точным, чем расчет по площади, так как учитывает кубатуру здания. Рассмотрим пример: дом в Московской области площадью 80 м² с высотой потолков 3 м, шестью окнами и двумя наружными дверями.
- Определение общего объема: 80 м² × 3 м = 240 м³.
- Подсчет наружных проемов: 6 окон + 2 двери = 8 единиц.
- Применение регионального коэффициента: для Средней полосы России, включая Московскую область, он составляет 1,2. Коэффициенты для других регионов приведены в таблице.
| Регион | Характеристика зимнего периода | Коэффициент |
| Краснодарский край, Черноморское побережье | Мягкие, теплые зимы | 0,7–0,9 |
| Средняя полоса и северо-запад | Умеренные зимы | 1,2 |
| Сибирь | Суровые, морозные зимы | 1,5 |
| Якутия, Чукотка, Крайний Север | Экстремально холодный климат | 2,0 |
- Базовый расчет мощности: 240 м³ × 60 Вт = 14 400 Вт.
- Корректировка на регион: 14 400 Вт × 1,2 = 17 280 Вт.
- Учет теплопотерь через проемы: (6 окон × 100 Вт) + (2 двери × 200 Вт) = 1 000 Вт.
- Итоговая требуемая мощность: 17 280 Вт + 1 000 Вт = 18 280 Вт (или 18,3 кВт).
Этот расчет дает приблизительный результат, так как не учитывает материал стен и степень утепления, а также естественную вентиляцию.
Учет этажности и высоты потолков
Высота потолков напрямую влияет на объем обогреваемого воздуха и, следовательно, на требуемую мощность системы. Вводятся поправочные коэффициенты:
- до 2,5 м – коэффициент 1,0;
- от 3 до 3,5 м – 1,05;
- от 3,5 до 4,5 м – 1,1;
- более 4,5 м – 2,0.
Для расчета количества секций радиаторов можно использовать формулу: N = (S × H × 41) / C, где:
- N – количество секций радиатора,
- S – площадь комнаты (м²),
- H – высота потолков (м),
- C – тепловая мощность одной секции (Вт, из паспорта),
- 41 Вт – количество тепла для нагрева 1 м³ воздуха (эмпирическое значение).
Дополнительно учитываются этаж расположения комнаты, наличие холодного чердака или подвала, угловое расположение.

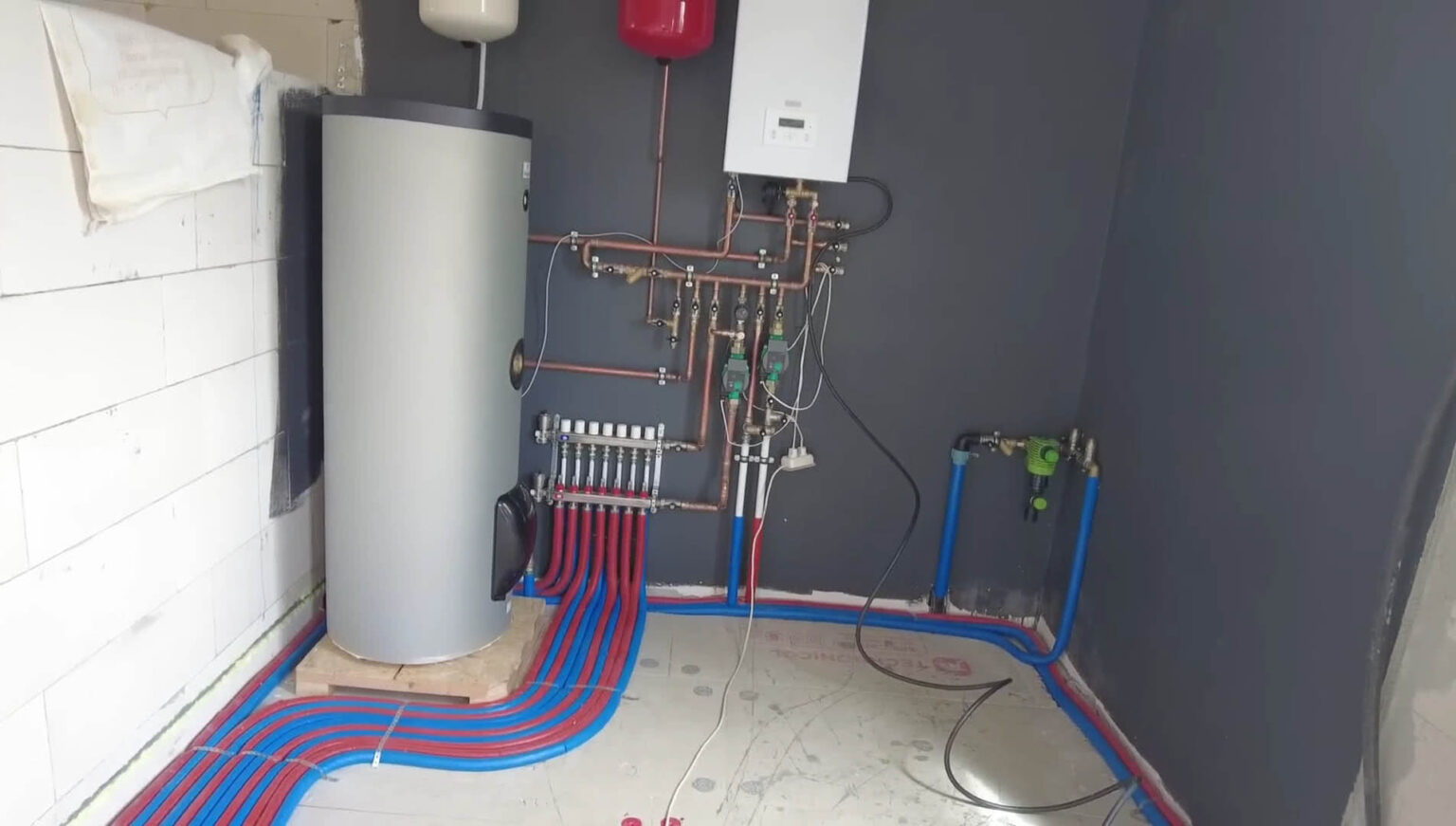

Критерии выбора отопительного котла
Котлы различаются по типу топлива, количеству контуров (только отопление или отопление + ГВС) и способу установки (настенные или напольные).
Газовые котлы
При выборе газового котла обратите внимание на следующие аспекты:
- Назначение: одноконтурные – только для отопления; двухконтурные – для отопления и приготовления горячей воды (со встроенным бойлером или проточные).
- Теплообменник: битермический (один для отопления и ГВС) или раздельный (два независимых).
- Материал теплообменника: чугун (долговечен, устойчив к коррозии) или сталь (легче, менее чувствителен к перепадам температуры).
- Тип камеры сгорания: открытая (требует хорошего притока воздуха и отдельного помещения) или закрытая (турбированные, с коаксиальным дымоходом).
- Розжиг: электрический (автоматический, но зависит от электросети) или пьезоэлектрический (ручной, энергонезависимый).
Конденсационные газовые котлы обладают высоким КПД за счет использования тепла отходящих газов, но их стоимость и требования к системе отвода конденсата выше.
Электрические котлы
Электрические котлы бесшумны, компактны и экологичны. Основные типы:
- С ТЭНами (трубчатыми нагревателями): распространенный тип, часто страдают от накипи.
- Электродные (ионные): компактны, быстро нагревают теплоноситель, но требовательны к его химическому составу.
- Индукционные: высокий КПД (до 99%), долговечны, но имеют высокую стоимость.
Комбинированные и другие типы котлов
Комбинированные котлы работают на двух или более видах топлива (например, газ/дрова, газ/электричество, дизель/газ). Один вид является основным, второй — резервным, что повышает надежность системы.
Твердотопливные котлы (дрова, уголь, пеллеты) бывают классическими (требуют частой загрузки) и пиролизными (длительного горения, с дожигом газов). Требуют наличия дымохода и регулярной чистки.
Жидкотопливные (дизельные) котлы полностью автоматизированы и мощны, но нуждаются в отдельном помещении-котельной с вентиляцией и емкостью для хранения топлива.
Расчет теплопотерь здания
Теплопотери — это количество тепла, которое теряется через стены, окна, пол, потолок и двери. Расчет ведется для каждого ограждения отдельно. Рассмотрим угловую комнату площадью 18 м², объемом 24,3 м³ на первом этаже с двумя наружными стенами из бруса и двумя окнами.
1. Расчет площадей поверхностей:
- Наружные стены (без окон): S1 = 20,78 м².
- Окна: S2 = 3,52 м².
- Пол: S3 = 18 м².
- Потолок: S4 = 18 м².
2. Расчет теплопотерь для каждой поверхности (Q):
- Стены: Q1 = S1 × 62 Вт/м² = 1289 Вт.
- Окна: Q2 = S2 × 135 Вт/м² = 475 Вт (округленно).
- Пол: Q3 = S3 × 26 Вт/м² = 468 Вт.
- Потолок: Q4 = S4 × 27 Вт/м² = 486 Вт.
3. Суммарные теплопотери комнаты: Qобщ = Q1+Q2+Q3+Q4 ≈ 2,72 кВт.
Таким образом, для компенсации потерь в самую холодную погоду отопительные приборы в этой комнате должны выдавать не менее 2,72 кВт тепла.

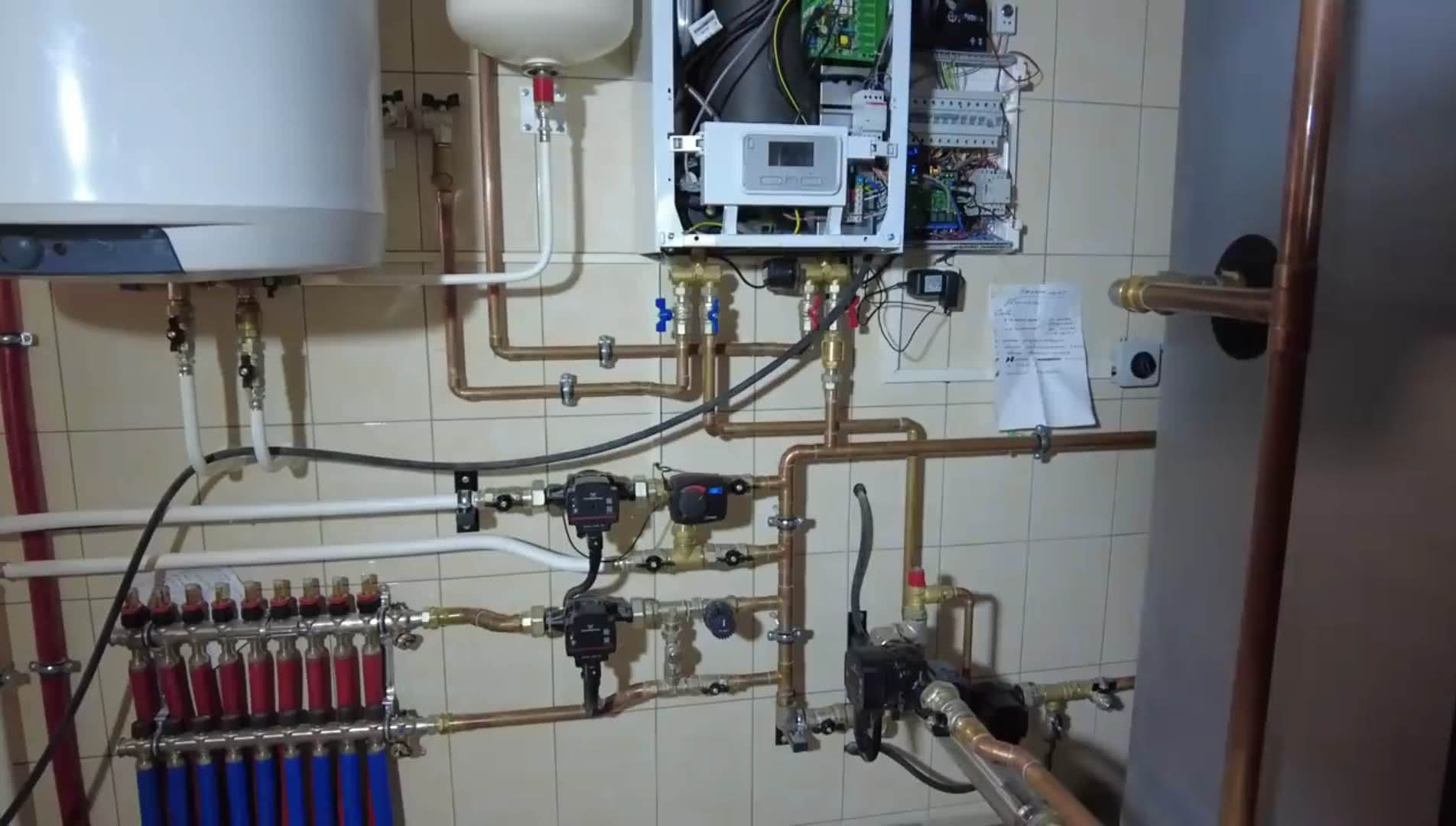

Гидравлический расчет системы
Цель гидравлического расчета — правильно подобрать диаметры труб, циркуляционный насос и обеспечить равномерный прогрев всех радиаторов. Для расчета необходимо знать:
- Схему разводки труб (однотрубная, двухтрубная, лучевая).
- Требуемый тепловой поток и расход теплоносителя.
- Длину и характеристики труб (материал, шероховатость).
- Местные сопротивления (арматура, фитинги, радиаторы).
Определение диаметра труб
Для комнаты 18 м² с высотой потолков 2,7 м и принудительной циркуляцией:
- Объем: 18 × 2,7 = 48,6 м³.
- Базовая мощность: 48,6 м³ / 30 м³/кВт = 1,62 кВт.
- Запас на холода (20%): 1,62 × 0,2 = 0,324 кВт.
- Итоговая мощность: 1,62 + 0,324 = 1,944 кВт.
По таблице, для мощности ~2 кВт и скорости теплоносителя 0,5 м/с подойдет труба диаметром 12 мм.
| Мощность, Вт | Скорость, м/с | Диаметр трубы, мм |
| 1226 | 0,3 | 8 |
| 1635 | 0,4 | 10 |
| 2044 | 0,5 | 12 |
| 2564 | 0,6 | 15 |
| 2861 | 0,7 | 20 |
Расчет потерь давления и гидравлическая увязка
Общие потери давления в системе складываются из потерь на трение в трубах и местных сопротивлений. Для расчета используются специальные формулы (Дарси-Вейсбаха) и табличные данные по коэффициентам сопротивления для разных материалов труб (сталь, полиэтилен и т.д.).
Гидравлическая увязка — это процесс балансировки системы так, чтобы через каждый радиатор проходил расчетный расход теплоносителя. Выполняется с помощью регулировочных клапанов и балансировочных вентилей на основании расчетов характеристик сопротивления каждого кольца системы.
Расчет количества секций радиаторов
Для комнаты 6×4×2,5 м в панельном доме (удельный тепловой поток 0,041 кВт/м³):
- Объем: 6 × 4 × 2,5 = 60 м³.
- Требуемая тепловая мощность: Q = 60 × 0,041 = 2,46 кВт.
- Количество секций (при мощности одной секции 160 Вт): N = 2460 Вт / 160 Вт = 15,375 ≈ 16 секций.
Мощность секции зависит от материала радиатора:
| Материал радиатора | Мощность 1 секции, Вт | Рабочее давление, атм |
| Чугун | ~110 | 6-9 |
| Алюминий | 175-199 | 10-20 |
| Биметалл | ~199 | до 35 |
| Сталь трубчатая | ~85 | 6-12 |
Расчет мощности котла
Упрощенная формула: Wкотла = (S × Wуд) / 10, где:
- S — отапливаемая площадь (м²),
- Wуд — удельная мощность для региона (кВт/10 м²).
| Регион | Удельная мощность (Wуд), кВт/10 м² |
| Южные регионы | 0,75 – 0,94 |
| Центральные регионы | 1,25 – 1,55 |
| Северные регионы | 1,54 – 2,10 |
Пример: Для дома 100 м² в Центральном регионе: W = (100 × 1,25) / 10 = 12,5 кВт.
Часто используют правило: 1 кВт мощности котла на 10 м² площади (при стандартной высоте потолков и хорошем утеплении).
Выбор отопительных приборов
Конвекторы
Нагревают помещение за счет циркуляции воздуха через нагревательный элемент. Бывают газовыми, водяными и электрическими. Электрические конвекторы мобильны, но затратны в эксплуатации. Для обогрева 10 м² требуется примерно 1 кВт мощности.
Радиаторы (батареи)
Классические приборы, отдающие тепло преимущественно излучением. Виды по материалу:
- Алюминиевые: легкие, с высокой теплоотдачей, но чувствительны к качеству теплоносителя и перепадам давления.
- Биметаллические: стальной сердечник в алюминиевом корпусе. Совмещают прочность стали и теплоотдачу алюминия. Идеальны для многоквартирных домов.
- Чугунные: долго нагреваются и остывают, очень долговечны, устойчивы к коррозии, но тяжелы и требуют мощного крепления.
Комбинированные системы
Наиболее эффективное решение — сочетание радиаторов под окнами (для компенсации холодных потоков) и системы «теплый пол» (для создания равномерного прогрева по всей площади). Это обеспечивает максимальный комфорт.
Нормы и правила установки
Монтаж отопительных приборов регламентируется СНиП. Основные требования:
- Температура поверхности радиатора не должна превышать 70–75°С.
- Соблюдение минимальных расстояний: от пола — 6–12 см, от стены — 3–5 см, от подоконника — 5–10 см.
- Обязательное наличие запорной и регулирующей арматуры (термостатические головки, краны).
- Соблюдение уклонов труб для удаления воздуха (в системах с естественной циркуляцией).
- Использование диэлектрических прокладок при соединении разнородных металлов (например, алюминиевых радиаторов со стальными трубами).
- Система должна быть рассчитана на постоянное заполнение теплоносителем.
Регулярное техническое обслуживание (промывка, удаление воздушных пробок, очистка от пыли) — залог долгой и эффективной работы системы отопления.
Тщательный и индивидуальный расчет системы отопления — это фундамент для создания энергоэффективного, надежного и комфортного тепла в вашем доме на долгие годы.
