Современные газовые котлы, оснащенные электронной системой управления и циркуляционными насосами, критически зависят от стабильного электропитания. Перебои в сети не только нарушают работу отопления, но и могут привести к выходу дорогостоящего оборудования из строя. Для защиты от таких сбоев, особенно актуальных в сельской местности и загородных домах, применяется специальное устройство — источник бесперебойного питания (ИБП). Он обеспечивает непрерывную работу котла при кратковременных отключениях электричества.
Когда необходим ИБП для котла?

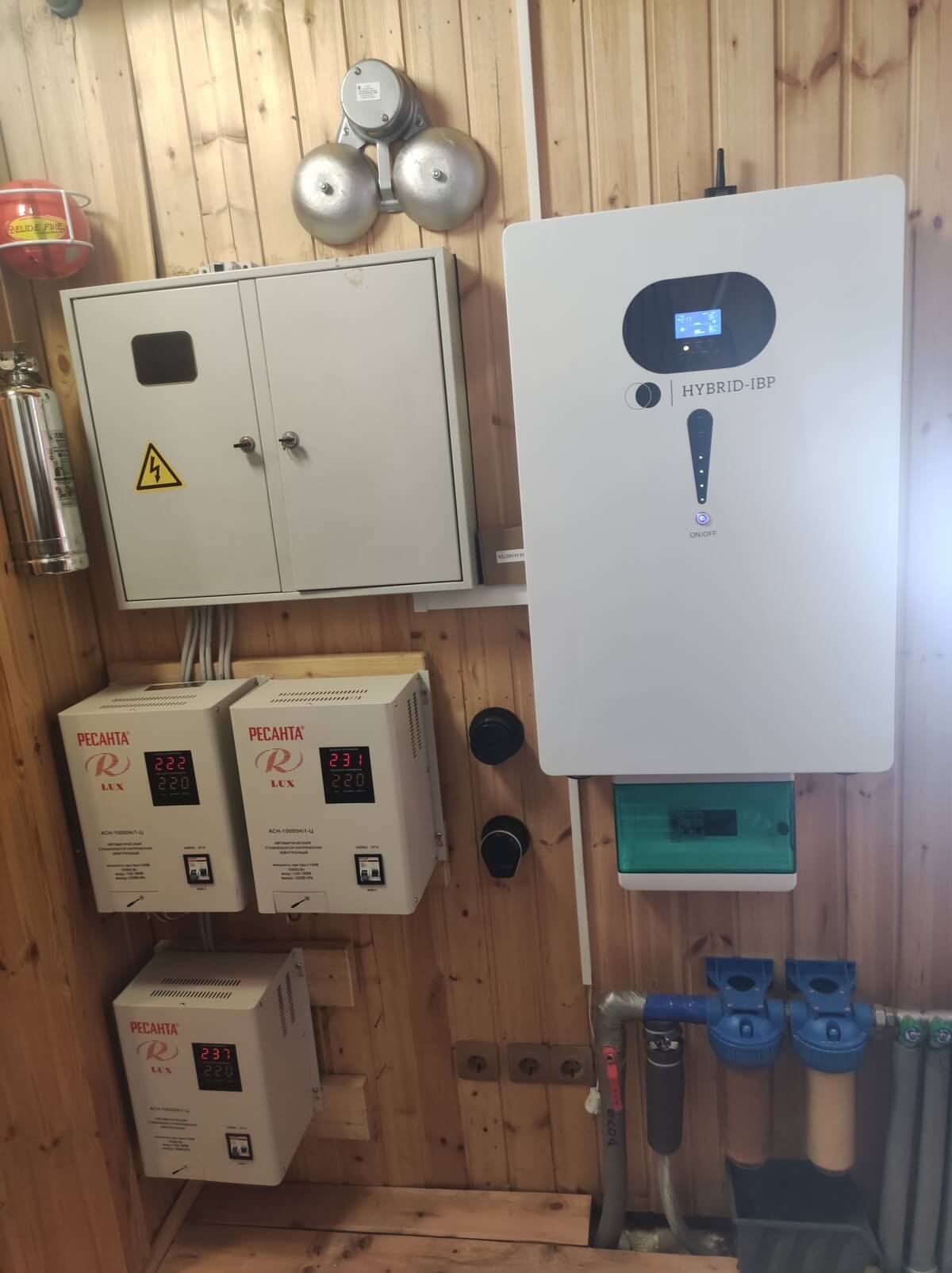

Источник бесперебойного питания
Вопрос резервного питания становится особенно острым в отопительный сезон. Летом отключение света может быть лишь временным неудобством, но зимой оно грозит разморозкой системы и серьезными поломками. Установка ИБП является наиболее эффективным и часто единственным разумным решением для поддержания работоспособности отопления.
Приобретение бесперебойника для газового котла настоятельно рекомендуется в следующих случаях:
- Проживание в районах с нестабильным или низкокачественным электроснабжением.
- Эксплуатация котла для поддержания комфортной температуры в жилом доме в холодное время года.
- Наличие постоянных проблем с напряжением в сети из-за перегрузок на подстанциях или изношенности линий.
Принцип работы ИБП для котла
Основная задача ИБП — обеспечить котёл стабильным напряжением правильной формы (чистой синусоидой) как при колебаниях в сети, так и при её полном отключении. Для этого в современных моделях часто используется технология двойного преобразования (On-Line), которая обеспечивает максимальную защиту.
Процесс работы такого ИБП включает несколько этапов:
- Входное сетевое напряжение проходит через фильтр, который сглаживает высокочастотные помехи и скачки.
- Выпрямитель преобразует переменный ток в постоянный.
- Часть энергии направляется на подзарядку аккумуляторной батареи (АКБ), которая является резервным источником.
- Инвертор преобразует постоянный ток (либо от сети, либо от АКБ) обратно в переменный, формируя идеальную синусоиду на выходе.
- Стабилизированное напряжение подается на котел, обеспечивая его бесперебойную работу.
Главное преимущество схемы с двойным преобразованием — мгновенное переключение на аккумуляторы (без задержки) и высочайшее качество выходного напряжения, что критически важно для чувствительной электроники котла.
Ключевые требования к ИБП для газового котла
Выбирая бесперебойник, необходимо обратить внимание на несколько технических параметров, которые определяют его эффективность и надежность:
- Выходная мощность: Должна с запасом превышать суммарную мощность котла (электроника + насос). Измеряется в вольт-амперах (VA) и ваттах (W).
- Форма выходного сигнала: Обязательна «чистая синусоида». Упрощенные формы волны (аппроксимированная синусоида, меандр) могут повредить электронику или насос котла.
- Тип ИБП: Рекомендуются модели с двойным преобразованием (On-Line), так как они обеспечивают лучшую стабилизацию и мгновенное переключение.
- Возможность подключения внешних АКБ: Позволяет увеличить время автономной работы, подключив более емкие или дополнительные батареи.
- Время переключения: Должно быть практически нулевым, чтобы котел не успел отключиться.
- Наличие информативного дисплея для контроля состояния сети, заряда батареи и нагрузки.
Дополнительным плюсом будут функции автоматической диагностики аккумуляторов и возможность холодного старта (запуск от батарей при полном отсутствии сетевого напряжения).
Как правильно выбрать ИБП для газового котла?
- Надежность бренда и отзывы: Предпочтение стоит отдавать производителям, специализирующимся на ИБП для котельного оборудования.
- Гарантия и сервис: Гарантийный срок должен быть не менее 3-5 лет, а в регионе должен быть доступен сервисный центр.
- Уровень шума: Поскольку ИБП часто устанавливается в жилых зонах, важно, чтобы он работал тихо.
- Простота монтажа и подключения: Наличие понятной инструкции и всех необходимых разъемов.
- Наличие сертификатов, подтверждающих безопасность и соответствие стандартам.
Расчет времени автономной работы
Время (часы) = (Емкость АКБ (А·ч) × Напряжение АКБ (В)) / (Мощность котла (Вт) × 0.85)
Коэффициент 0.85 учитывает средние потери в инверторе и аккумуляторах.
Пример: Для котла мощностью 150 Вт и аккумулятора 12В / 100А·ч:
Время = (100 А·ч × 12 В) / (150 Вт × 0.85) ≈ 9.4 часа.
Для увеличения автономности можно подключить несколько аккумуляторов параллельно (увеличивая емкость) или использовать батареи большей емкости. Данный принцип расчета применим для ИБП большинства популярных марок.
Особенности установки и эксплуатации
Схема монтажа
Правильная установка — залог долгой и безопасной работы системы резервного питания. Основные правила:
- Место установки: Сухое, хорошо вентилируемое помещение с температурой +18…+25°C (идеально для АКБ). Избегайте сырых подвалов и котельных с агрессивной средой.
- Заземление: Корпус ИБП и котел должны быть надежно заземлены.
- Подключение: ИБП включается последовательно между розеткой и котлом. Параллельное подключение к сети недопустимо!
- Вентиляция: Не закрывайте вентиляционные отверстия корпуса ИБП. При использовании герметичных АКБ (AGM, GEL) специальной вытяжки не требуется, но вентиляция в помещении должна быть.
- Защита от детей и пыли: Установка в закрытый шкаф допустима только при обеспечении достаточного воздухообмена.
Важные запреты:
- Не перегружайте ИБП. Суммарная мощность подключенных устройств не должна превышать 70-80% от номинала ИБП.
- Строго соблюдайте полярность при подключении аккумуляторов.
- Не используйте автомобильные АКБ вместе со специализированными ИБП без консультации, так как могут отличаться алгоритмы заряда.
- Не подключайте к ИБП устройства с высокими пусковыми токами (например, мощные электроинструменты).
Соблюдение этих рекомендаций позволит обеспечить надежную и долговременную защиту системы отопления вашего дома от перебоев в электроснабжении.
