Герконовые датчики являются ключевым элементом для обеспечения быстрого реагирования в охранных, противопожарных системах, установках экстренного оповещения и контроля. Эти устройства отслеживают состояние объектов, обнаруживают появление дыма или пыли, а также предотвращают несанкционированный доступ, обеспечивая высокий уровень безопасности.
Что такое герконовый датчик
Герконовый датчик — это электромеханический прибор, который способен размыкать и замыкать электрические контакты под воздействием магнитного поля. Это поле может создаваться как постоянным магнитом, так и электромагнитом.
Название устройства происходит от слов «герметичный контакт», что точно отражает его конструкцию. Датчик состоит из двух ферромагнитных пластин (сердечников), которые помещены в герметичную стеклянную колбу. Эта колба заполнена инертным газом, азотом или осушенным воздухом, что защищает контакты от окисления, влаги и других внешних воздействий, значительно повышая надежность и долговечность прибора. Для работы с высокими напряжениями колбу часто вакуумируют.
Конструкция и внешний вид
Внешне герконовый выключатель представляет собой стеклянную герметичную капсулу, внутри которой находятся магнитные контакты, разделенные небольшим зазором. Концы этих контактов выведены наружу и служат для подключения устройства в электрическую цепь. Основными компонентами датчика являются:
- Стеклянная герметичная колба.
- Подвижный ферромагнитный контакт.
- Неподвижный ферромагнитный контакт.
Для обеспечения надежного замыкания цепи контакты изготавливаются из ферромагнитной проволоки и могут покрываться драгоценными металлами, такими как золото, родий или серебро, что снижает переходное сопротивление и повышает износостойкость. Благодаря защитной атмосфере внутри колбы контакты не подвержены коррозии.
Классификация герконов
Герконовые переключатели классифицируются по нескольким ключевым признакам, что позволяет подобрать устройство для конкретной задачи.
По нормальному состоянию контактов
В зависимости от исходного положения контактов без воздействия магнитного поля, герконы делятся на:
- Нормально разомкнутые (замыкающиеся): Контакты замыкаются только при появлении магнитного поля. Это самый распространенный тип.
- Нормально замкнутые (размыкающиеся): Контакты изначально замкнуты и размыкаются под действием магнитного поля.
- Переключаемые (бистабильные): Имеют три вывода и способны переключаться между двумя состояниями. Один контакт замыкается при наличии поля, другой — при его отсутствии.
По конструктивному исполнению
Конструктивно герконы бывают:
- Сухие (гильзовые): Стеклянная колба заполнена инертным газом или воздухом. Контакты «сухие».
- Ртутные: Контакты покрыты тонким слоем ртути. Это полностью устраняет явление «дребезга» контактов при срабатывании, улучшает коммутацию и снижает переходное сопротивление.
По техническим параметрам и назначению
Существуют специализированные типы герконов, разработанные для конкретных условий:
- Геркотрон: Высоковольтное герконовое реле, способное работать с напряжениями от 10 до 100 кВ благодаря особой конструкции изоляции.
- Газакон: Разновидность с магнитной памятью. Контакты остаются в последнем положении даже после исчезновения управляющего магнитного поля.
- Герксикон: Мощное реле, предназначенное для коммутации нагрузок до 3 кВт. Оснащено дугогасительными контактами для работы с большими токами.
Эти устройства могут эффективно заменять традиционные электромеханические реле во многих схемах.
Принцип работы
Работа герконового датчика основана на простом физическом принципе. Когда на прибор воздействует внешнее магнитное поле (от постоянного магнита или электромагнита), ферромагнитные контакты внутри колбы намагничиваются. Сила магнитного притяжения между ними преодолевает их естественную упругость, контакты сближаются и замыкают электрическую цепь. Ток начинает протекать через датчик.
Как только внешнее магнитное поле исчезает, магнитные свойства контактов ослабевают. Под действием собственной упругости они возвращаются в исходное положение, размыкая цепь. Таким образом, геркон выступает в роли компактного и надежного переключателя, управляемого магнитным полем.
Основные технические параметры
При выборе геркона для конкретного применения необходимо учитывать ряд ключевых характеристик:
- Время срабатывания: Крайне малое, обычно не превышает 2 микросекунд, что обеспечивает высокое быстродействие системы.
- Чувствительность к магнитному полю: Минимальная напряженность поля, необходимая для срабатывания. Зависит от материала и геометрии контактов.
- Мощность коммутации: Максимальная мощность, которую могут коммутировать контакты без повреждения.
- Предельное коммутируемое напряжение: Максимальное напряжение, которое выдерживает разомкнутый геркон.
- Сопротивление замкнутых контактов: Обычно составляет единицы или десятки миллиом, что минимизирует потери мощности в цепи.
- Рабочий температурный диапазон: Как правило, от -60°C до +120°C, что позволяет использовать датчики в harsh-средах.
- Максимальная частота коммутации: Может достигать 1 кГц и более.
- Количество циклов срабатывания (ресурс): У качественных герконов исчисляется миллиардами операций.
- Емкость между контактами: Паразитный параметр, важный для высокочастотных схем.
- Габаритные размеры: Существуют миниатюрные модели длиной от 4 мм.
Преимущества и недостатки
Ключевые преимущества герконов:
- Высокая надежность и долговечность: Защищенные контакты не окисляются, ресурс в сотни раз превышает ресурс обычных открытых реле.
- Гальваническая развязка: Управляющая цепь (магнит) и силовая цепь (контакты) полностью изолированы друг от друга.
- Быстродействие: Очень малое время срабатывания.
- Низкое контактное сопротивление.
- Возможность работы в условиях взрывоопасных сред, так как замыкание происходит в герметичной колбе без искрения наружу.
- Энергонезависимость: Для работы самого датчика не требуется источник питания, нужен только магнит.
- Низкая стоимость благодаря простой конструкции.
Основные недостатки:
- Хрупкость: Стеклянная колба может разбиться от сильного удара или вибрации.
- Чувствительность к внешним магнитным полям, которые могут вызвать ложное срабатывание.
- Ограниченная коммутируемая мощность: Не предназначены для прямого управления мощными нагрузками.
- «Дребезг» контактов у сухих моделей, что может потребовать установки дополнительных схем подавления.
- Ограниченная скорость для самых высокочастотных применений.
Подключение и установка герконового датчика

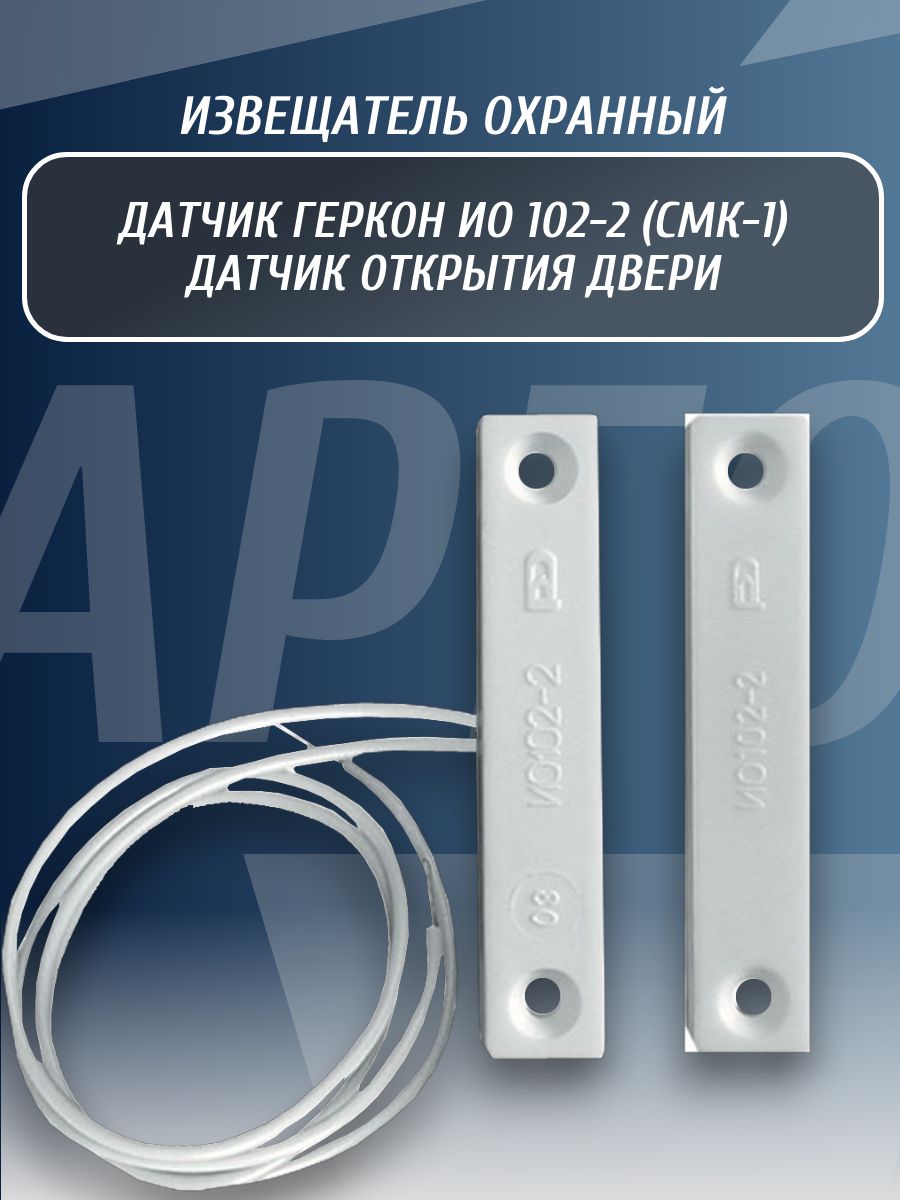

Типовая установка датчика для контроля положения двери или окна выглядит следующим образом:
- Постоянный магнит крепится на подвижную часть (дверное полотно, створку окна).
- Сам герконовый датчик фиксируется на неподвижной части (дверной короб, рама).
- При закрытии магнит оказывается в непосредственной близости от геркона, его поле замыкает контакты датчика, что сигнализирует о «закрытом» состоянии.
- При открытии магнит удаляется, поле ослабевает, контакты размыкаются, формируя сигнал «тревоги» или «открытия».
Монтаж может быть как открытым, так и скрытым (встраиваемым в конструкцию).
Области применения
В быту и промышленности
Герконы нашли широкое применение благодаря своей надежности: в клавиатурах синтезаторов и компьютеров, в системах контроля уровня жидкости (поплавковые датчики), в телевизорах и другой бытовой технике для определения положения крышек. Они используются в счетчиках расхода воды и электроэнергии.
В охранных системах
Это одна из самых распространенных сфер. Датчики на окнах и дверях являются основой большинства охранных сигнализаций. Для повышения защищенности от взлома используются специальные методы:
- Скрытая установка: Затрудняет обнаружение и обход датчика злоумышленником.
- Использование электромагнитов вместо постоянных магнитов: Сигнал управления электромагнитом может быть закодирован, что делает практически невозможным его подделку с помощью внешнего магнита.
Важные нюансы эксплуатации
При использовании герконов необходимо помнить:
- Они чувствительны к сильным внешним магнитным полям и вибрациям.
- Стеклянный корпус требует аккуратного обращения.
- Не предназначены для коммутации больших токов (обычно до 1-5 А).
- В схемах с индуктивной нагрузкой (реле, двигатели) необходима защита от ЭДС самоиндукции.
В заключение, герконовый датчик — это миниатюрное, быстрое, надежное и энергонезависимое устройство с огромным ресурсом. Его уникальное сочетание характеристик делает его незаменимым компонентом в системах автоматики, контроля и безопасности, где требуется бесконтактное управление электрической цепью с помощью магнитного поля.
