Автоматический выключатель модульного типа ВА 47-29 производится в соответствии с международным стандартом ГОСТ 50345-99. Это устройство представлено в различных модификациях, отличающихся количеством полюсов, номинальным током и другими параметрами. Благодаря доступной цене и надежности, автомат ВА 47-29 широко используется для комплектации распределительных щитов в жилых и коммерческих зданиях.
Производители и гарантия
На рынке представлены два основных варианта автомата ВА 47-29. Первый производится компанией IEK (ИнтерЭнергоКомплект) и относится к категории качественной китайской продукции, обеспечивающей надежную защиту электросетей. На такие устройства производитель предоставляет гарантию сроком 3 года.
Второй вариант выпускается Курским электроаппаратным заводом (КЭАЗ) в России. Гарантийный срок на эту продукцию составляет до двух лет.
Конструктивные особенности
Конструкция автоматического выключателя ВА 47-29 включает ряд продуманных решений, направленных на повышение надежности и безопасности:
- Надежная регулировка: Уставка теплового расцепителя регулируется с помощью винта, вкручиваемого в основание корпуса. Это исключает случайное изменение настроек в процессе эксплуатации.
- Покрытие контактов: Силовые контакты, включая подвижные элементы внутри устройства, покрыты составом на основе серебра. Это снижает переходное сопротивление, минимизирует нагрев и значительно увеличивает срок службы.
- Эффективное соединение: Конструкция обеспечивает пониженные потери между зажимами и подключаемым проводником.
- Быстродействующее расцепление: При коротком замыкании система мгновенно размыкает контакты, предотвращая достижение током разрушительных пиковых значений.
- Универсальность подключения: К зажимам автомата можно подключать провода сечением до 25 мм² (диаметр жилы до 20 мм).
- Высокая механическая износостойкость: Устройство рассчитано на более чем 6000 циклов включения-выключения.
Благодаря модульному исполнению, автомат может быть установлен в любом месте на стандартной DIN-рейке.
Ключевые преимущества
Модульные автоматические выключатели ВА 47-29 обладают рядом существенных достоинств:

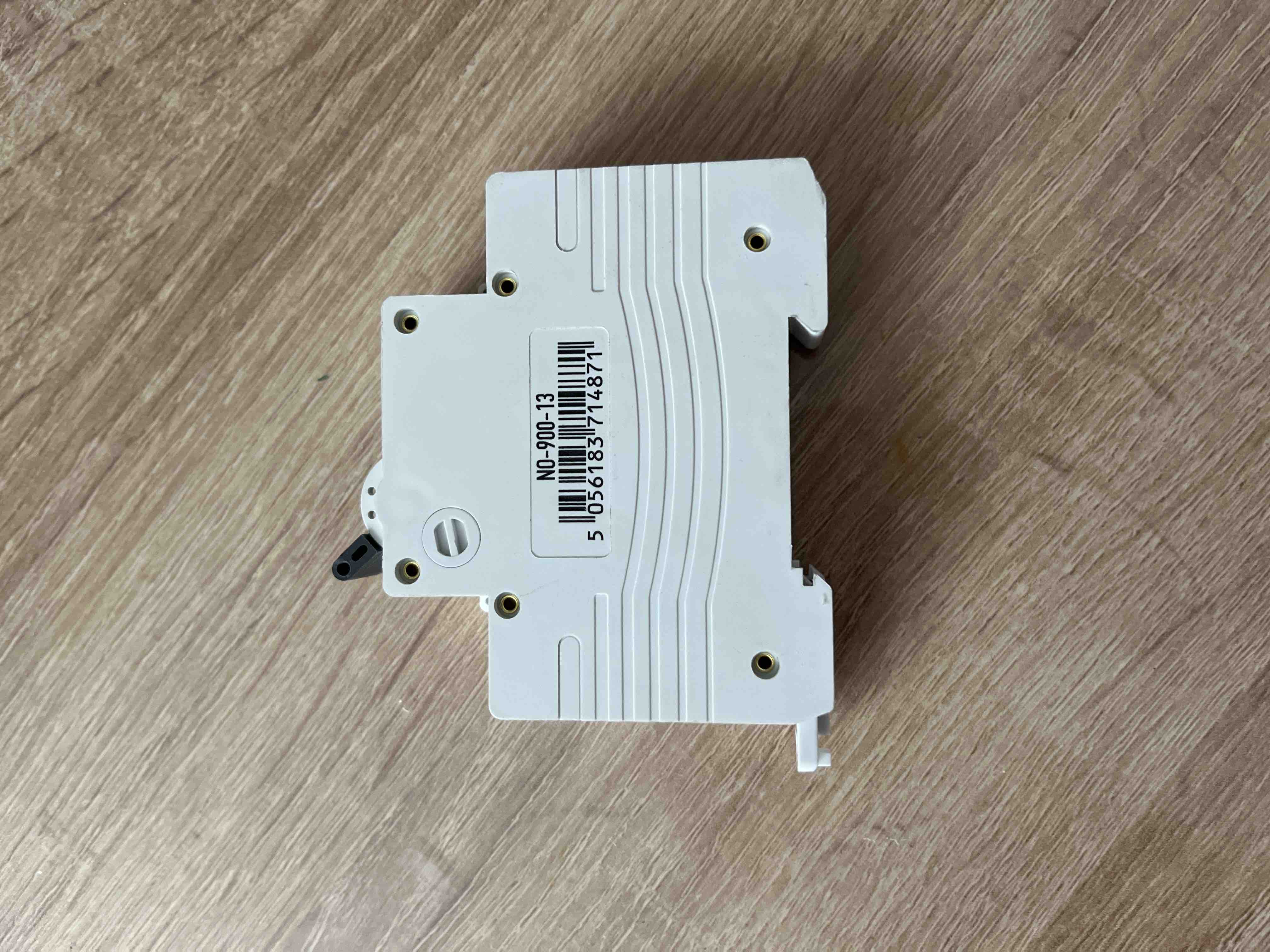

- Прочный корпус: Неразборная конструкция, собранная на четырех (КЭАЗ) или шести (IEK) заклепках, обеспечивает высокую механическую прочность.
- Визуальная индикация: Индикатор положения контактов отображает состояние устройства: зеленый свет означает разомкнутую цепь (выключено), красный – замкнутую (включено и под напряжением).
- Комбинированная защита: Устройство оснащено двумя независимыми расцепителями. Тепловой (биметаллическая пластина) защищает от длительных перегрузок, а электромагнитный (соленоид) мгновенно срабатывает при коротком замыкании.
- Стандартный модульный размер: Ширина одного полюса составляет 18 мм. Таким образом, ширина двухполюсного автомата – 36 мм, трехполюсного – 54 мм, четырехполюсного – 72 мм.
- Удобный монтаж: Подпружиненный фиксатор позволяет быстро и надежно закрепить устройство на DIN-рейке без использования инструментов.
- Защита от несанкционированного доступа: Винты контактных зажимов имеют отверстия для пломбировки.
- Надежный контакт: Ребристая поверхность зажимов обеспечивает эффективный захват и фиксацию жил проводов.
- Достаточная коммутационная способность: Показатель в 4.5 кА (4500 А) является оптимальным для большинства бытовых и коммерческих сетей.
В совокупности эти преимущества делают ВА 47-29 экономичным и практичным решением для обеспечения безопасности электроснабжения.
Назначение и условия эксплуатации
Автоматы серии ВА 47-29 являются универсальными коммутационными и защитными аппаратами. Они выполняют три основные функции:
- Ручное управление: возможность вручную включать и отключать подачу электроэнергии на защищаемый участок цепи.
- Автоматическая защита: отключение при перегрузке (с выдержкой времени) или при коротком замыкании (мгновенное).
- Длительное проведение номинального тока в нормальном режиме работы.
Устройство предназначено для работы в сетях переменного тока с напряжением до 240 В (фаза-нейтраль) или до 400 В (между фазами) при стандартной промышленной частоте 50/60 Гц.
Ранее существовала модернизированная версия – ВА 47-29М, однако в настоящее время ее производство прекращено, и она полностью заменена стандартной серией ВА 47-29.
Технические характеристики и выбор
- Количество полюсов (1P, 2P, 3P, 4P): Определяет, какие цепи (однофазные или трехфазные) будет защищать устройство.
- Номинальный ток (In): Доступен в диапазонах от 0.5А до 8А и от 10А до 63А.
- Характеристика срабатывания (B, C, D): Обозначает чувствительность электромагнитного расцепителя к токам короткого замыкания.
Расшифровка характеристик срабатывания:
- Класс B (3-5*In): Срабатывает при токе, в 3-5 раз превышающем номинальный. Применяется для защиты длинных линий (например, в протяженных зданиях) и цепей с активной нагрузкой (освещение, розетки).
- Класс C (5-10*In): Наиболее распространенный вариант для бытовых и общих сетей. Оптимален для смешанной нагрузки, включающей небольшие двигатели (холодильники, кондиционеры).
- Класс D (10-50*In): Используется для защиты цепей с оборудованием, имеющим высокие пусковые токи (мощные электродвигатели, трансформаторы).
Например, автомат на 10А класса C сработает мгновенно при токе короткого замыкания в диапазоне 50-100А.
Важно отметить, что модульные выключатели имеют меньшую точность настройки по сравнению с более сложными блочными моделями, у которых допустимая погрешность может достигать 20%.
Особенности защиты электродвигателей
При использовании автомата для защиты электродвигателя класс C может оказаться неприемлемым. В момент запуска двигатель потребляет пусковой ток, который может в 5-10 раз превышать номинальный. Это может привести к ложному срабатыванию защиты по короткому замыканию.
Для таких случаев рекомендуется выбирать автоматы класса D, которые имеют более высокий порог мгновенного срабатывания и позволяют двигателю успешно запуститься.
Крайне важно обеспечить защиту двигателя и от перегрузки, которая приводит к перегреву и старению изоляции обмоток. Автоматический выключатель следует устанавливать как можно ближе к двигателю. Для точной защиты от перегрузок часто используют тепловые реле, устанавливаемые непосредственно на магнитные пускатели. Это обеспечивает одинаковые температурные условия для реле и двигателя, исключая ложные срабатывания от внешних источников тепла или неработоспособность в холодных помещениях.
Для вводных распределительных устройств, где требуется более высокая стойкость к токам короткого замыкания, рекомендуется рассмотреть модели серии ВА47-100, которые обладают повышенной предельной отключающей способностью.
